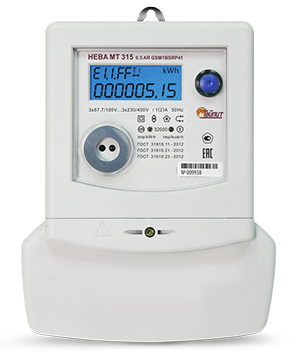

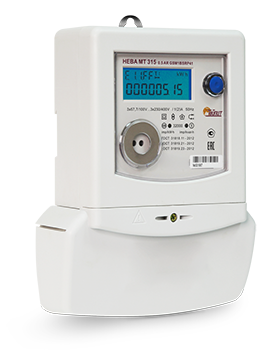

НЕВА МТ 315 0.5 AR GSM11BSRP41
Трехфазный многотарифный счётчик

Применение: Счётчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трёхфазной сети. Счётчик разработан непосредственно для использования в системе АСКУЭ
Назначение: Счётчик предназначен для измерения и учёта потребленной активной или активной и реактивной энергии в трёхфазных трёх- и четырёхпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка на отказ
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счётчик соответствует требованиям ГОСТ 31818.11-2012, ГОСТ IEC 61038-2011, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и техническим условиям ТАСВ.411152.005 ТУ.

Счётчик внесен в Государственный реестр средств измерений:

России под номером 64506-16, свидетельство об утверждении типа средств измерений RU.C.34.004.A № 62896 от 11 июля 2016 г.;
Республики Казахстан под номером KZ.02.03.07371-2016/64506-16, сертификат об утверждении типа средств измерений № 13356 от 09 сентября 2016 г.

Счётчик соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011, регистрационный номер ЕАЭС N RU Д-RU.МЛ02.В.00037/19.

Счётчик прошел добровольную сертификацию и имеет сертификат соответствия № РОСС RU.MЛ02.H00283.

Технические характеристики

Тип: Многотарифный

Оснащение

Оптический порт по ГОСТ IEC 61107-2011
Реле управления внешними расцепителями
GSM модем
Датчик магнитного поля
Электронная пломба крышки клеммной колодки
Электронная пломба корпуса
Два оптических и один электрический испытательные выходы, который можно настроить на активную или реактивную энергию
Электрический испытательный выход встроенных часов
Электрический вход для источника резервного питания
Датчик тока – трансформатор

Особенности

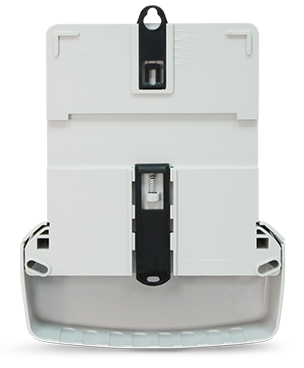

Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН-35
Надежные схемотехнические решения
Имеет функции измерения параметров качества электроэнергии
Способен передавать данные на любые расстояния

Измерение параметров сети

Среднеквадратических значений тока
Среднеквадратических значений напряжения
Частоты сетевого напряжения
Активной, реактивной и полной мощности
Фактора активной мощности и суммарно пофазно
Углов между векторами напряжения

Измерение и хранение в памяти измеренных значений

Активной, реактивной индуктивной и реактивной емкостной:

энергии нарастающим итогом, в том числе по тарифам
энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 36 месяцев
энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
мощностей, усредненных на 30-ти или 60 мин. интервале, в течение 128 суток

Активной мощности, усредненной на программируемом временном интервале. Глубина хранения при 30-ти минутном интервале 80 суток, при 3-х минутном интервале 8 суток.

Сохранение в журнале событий даты и времени

пропадания и подачи напряжения питания, по всем фазам;
пропадания и подачи напряжения в любой из фаз;
пропадания и подачи напряжения в любой из фаз при наличии тока в фазе;
перепрограммирования счётчика;
изменения времени и даты с фиксацией изменяемого времени;
снятия и установки крышки клеммной колодки;
изменения направления тока в любой из фаз;
воздействия на счетчик магнитного поля с индукцией не менее 200 мТл;
рестартов счётчика при наличии напряжения питания;
очистки профилей нагрузки;
очистки значений максимальных мощностей;
очистки значений активной, реактивной положительной и реактивной отрицательной энергии на конец месяца и на конец суток;
вскрытия корпуса;
коррекции времени;
изменения статуса нагрузки;
возникновения ошибок;
превышения заданных порогов напряжения;
превышения заданного лимита мощности.

Технические характеристики счетчика

Класс точности акт./реакт.	0,5S/1
Номинальное напряжение, В	3х(57,7/100) и 3×230/400
Рабочий диапазон напряжений, В	46…69 и 172…264
Номинальная частота сети, Гц	50
Рабочий диапазон частоты сети, Гц	от 47,5 до 52,5
Номинальный(максимальный) ток, А	1(2)
Разрядность показаний	5+3
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Тарификация в будни, сб и вс	раздельная
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	1 в рабочем диапазоне t°
Скорость обмена, Бод	9600
Протокол обмена	ГОСТ IEC 61107-2011
Макс. площадь сечения проводников, мм2	15
Рабочий диапазон температур	-40…+70
