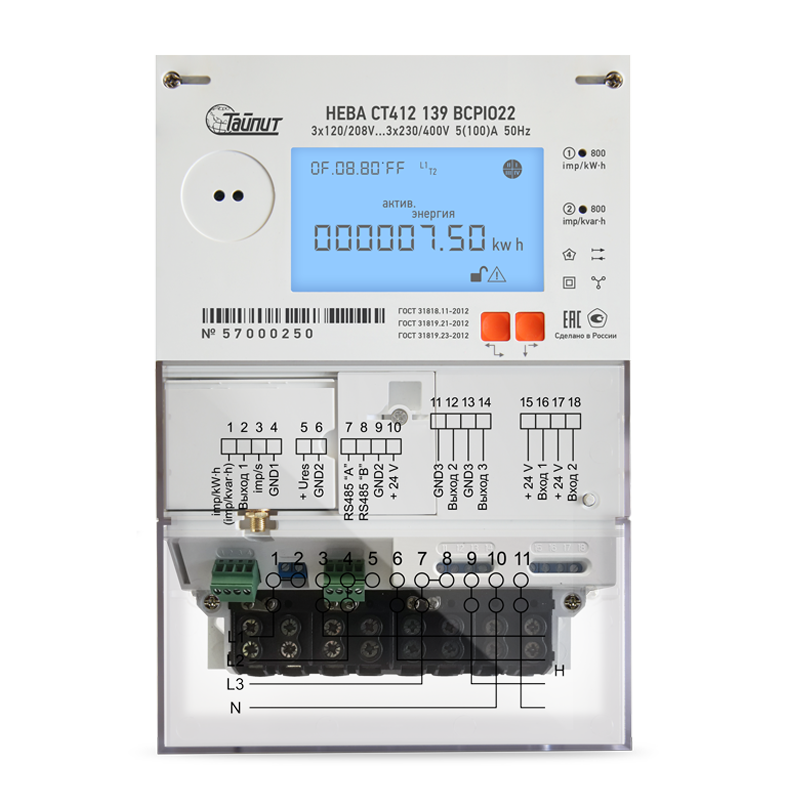

НЕВА СТ412 139 BCPIO22
Трёхфазный многофункциональный счётчик

Применение: Используется для организации учёта количества и контроля качества электрической энергии автономно или в составе АСКУЭ на предприятиях промышленности и энергетики
Назначение: Счётчик предназначен для измерения и учёта активной и реактивной энергии в трёхфазных трёх- или четырёхпроводных цепях переменного тока, а также для измерения и учёта активной энергии в двух направлениях, реактивной энергии индуктивной и ёмкостной, в том числе и по квадрантам.
Исполнения с интерфейсами: NB-IoT, GSM, RF (2.4 Ггц, 868 МГц), EIA-485, LoRaWAN, PLC PRIME

Заказать

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-20012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038-2011, ГОСТ МЭК 61107-2011, ТАСВ.411152.007 ТУ

Технические характеристики

Особенности

Измерение параметров качества электроэнергии – установившихся отклонений частоты сети и напряжения
Изменённая система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
Возможность установки сменных коммуникационных модулей
Возможность замены батареи без снятия пломб со знаком поверки
Гибкая система формирования профилей измеряемых величин

Оснащение

Оптический порт по ГОСТ МЭК 61107
Интерфейс EIA-485 с питанием от встроенного блока питания
Вход для подключения резервного источника питания, от 10 до 30 В
Подсветка ЖКИ
Электронные пломбы крышки клеммной колодки и корпуса
Датчик магнитного поля
Оптический и электрический испытательные выходы активной энергии и точности хода часов, с возможностью переключения в режим проверки точности измерения реактивной энергии
Аппаратная защита разрешения записи
Зуммер для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неверного подключения
Дискретные входы/выходы
Дискретные выходы могут быть настроены в режим реле и срабатывать при превышении настроенных лимитов и порогов, а также менять свое логическое состояние по различным условиям
Дискретные входы могут быть настроены в качестве импульсных входов для других приборов учета, а также, для фиксации сигналов с различных датчиков
Выход +24В

Применение

используется для организации учёта количества и контроля качества электрической энергии автономно или в составе АСКУЭ на предприятиях промышленности и энергетики

Измерение и хранение в памяти измеренных значений

активной по модулю, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам:
- в соответствии с тарифным расписанием
- зафиксированных на конец месяца, за 36 предыдущих месяцев
- зафиксированных на конец суток, за 128 предыдущих дня
максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 36 предыдущих месяцев
минимальных, максимальных, средних и усреднённых на одном из двух задаваемых пользователем временных интервалов значений измеряемых параметров (активные, реактивные и полные мощности, коэффициент активной мощности суммарно и пофазно, напряжение и сила тока пофазно, частота сети). Программируемые временные интервалы (1, 3, 5, 10, 15, 30, 60 минут), 16 профилей по 16384 значений
потерь в линии и потерь в трансформаторе нарастающим итогом, за 36 предыдущих месяцев
показаний других приборов учёта подключённых к дополнительным дискретным входам в режиме счётчика импульса в текущем месяце и за 36 предыдущих месяцев

Сохранение в журнале событий информации о

пропадании и подаче напряжения питания, по всем фазам
пропадании и подаче напряжения в любой из фаз
пропадании и подаче напряжения в любой из фаз при наличии тока в фазе
перепрограммировании счётчика
изменении времени и даты с фиксацией изменяемого времени
снятии и установке крышки клеммной колодки
изменении направления тока в любой из фаз
воздействии сильного магнитного поля
рестартах счётчика при наличии напряжения питания
очистке профилей нагрузки
очистке значений максимальных мощностей
очистке значений активной, реактивной положительной и реактивной отрицательной энергии на конец месяца и на конец суток
вскрытии корпуса
коррекции времени
статусе нагрузки
возникновении ошибок
превышении заданных порогов напряжения
превышении заданного лимита мощности
превышении заданного лимита энергии
обмене данными по оптическому порту
обмене данными по порту RS-485
обмене данными по порту модема
изменении коэффициентов трансформации по току и по напряжению
изменении состояний дискретных выходов

Измерение параметров сети

Мощности активной, реактивной и полной по каждой фазе и сумму по фазам
Среднеквадратических значений токов и напряжений пофазно
Частоты сети
Фактора активной мощности суммарно и пофазно
Углов между векторами напряжений
Углов между векторами токов и напряжений

Структура условного обозначения счетчиков

Технические характеристики

Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Количество тарифов	4
Количество тарифных зон суток	48
Количество сезонов	12
Количество исключительных дней	32
Тарификация	на каждый день недели раздельная
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	2 в рабочем диапазоне t°
Скорость обмена, Бод программируемая	300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Протокол обмена	ГОСТ IEC 61107-2011
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013	Класс S
Рабочий диапазон температур	°С -40...+70
Класс точности акт./реакт.	0,2S/0,5; 0,5S/1
Номинальное напряжение, В	3×57,7/100; 3×57,7/100 и 3×230/400; 3×230/400
Рабочий диапазон фазных напряжений, В	от 3×46/80 до 3×57,7/100; от 3×46/80 до 3×264/460
Номинальный (макс.) ток, А	1(2); 1(7,5); 5 (10)
Разрядность показаний	5+3
Макс. площадь сечения проводников, мм²	15
