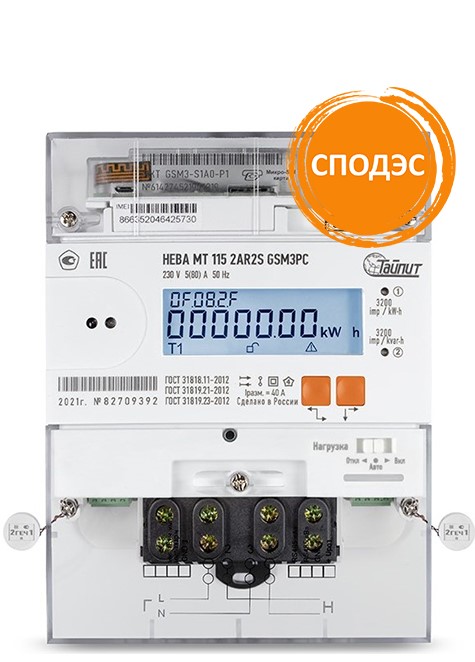

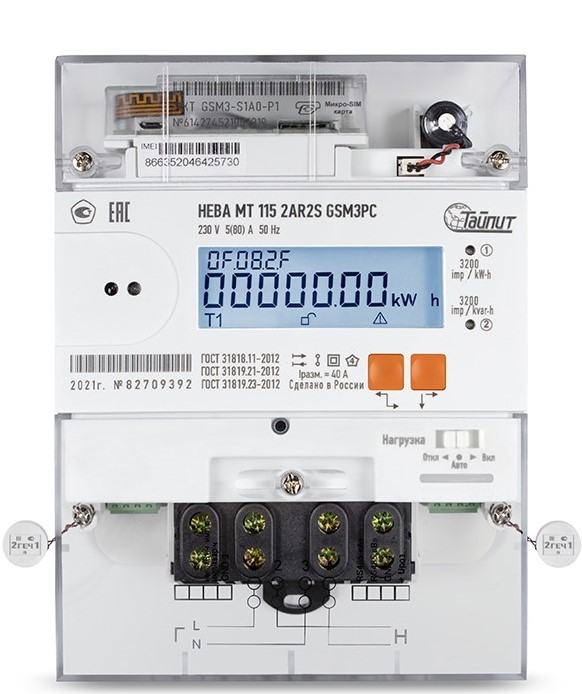

НЕВА МТ 115 2AR2S
Однофазный многофункциональный счётчик

Применение: В бытовом и промышленном секторах для измерения потреблённой электроэнергии в однофазной электрической сети (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи и т.п). Счётчик разработан для использования в составе АСКУЭ.
Назначение: Для измерения и учёта активной и реактивной энергии в однофазных двухпроводных цепях переменного тока дифференцированно по временным зонам суток, для измерения и учёта активной и реактивной энергий (индуктивной и емкостной) в двух направлениях. Может использоваться в качестве первичного датчика в АСКУЭ, информация с которого считывается по интерфейсам.
Исполнения с интерфейсами: NB-IoT/GPRS, RF (ZigBee), RS-485, LoRaWAN, PLC (G3/PRIME), PLC/RF.

хит Заказать

Надежность и гарантии производителя

При покупке и вводе счётчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-20012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038-2011, ГОСТ МЭК 61107-2011, ГОСТ 28906–91, ТАСВ.411152.002.01 ТУ

Скачать рекламную листовку

Технические характеристики

Оснащение

Сменный коммуникационный модуль
Оптический порт по ГОСТ IEC 61107-2011
Два датчика тока (два шунта), опционально
Датчик магнитного поля
Электронные пломбы крышки клеммной колодки и корпуса
Оптический и электрический испытательные выходы активной энергии и точности хода часов, с возможностью переключения в режим проверки точности измерения реактивной энергии
Подсветка ЖК-индикатора
Вход резервного питания, 9-30 В
Зуммер для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неравенства токов
Интерфейс RS-485 с питанием от встроенного блока питания
Счётчик оснащён встроенным расцепителем нагрузки со схемой контроля срабатывания и индикацией отключения
Переключатель коммутационного аппарата для возможности фиксации встроенного расцепителя в положениях: "отключено", "включено" и "авто"

Особенности

Полное соответствие требованиям, предъявляемым к протоколам обмена с компонентами интеллектуальных систем учёта
Протокол обмена данными СПОДЭС 2.0
Измерение параметров качества электроэнергии: 1) факт медленных отклонений напряжения и частоты; 2) длительность этих отклонений
Изменённая система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
Возможность установки сменных коммуникационных модулей
Возможность замены батареи без снятия пломб со знаком поверки
Гибкая система формирования профилей измеряемых величин

Измерение и хранение в памяти измеренных значений

Счётчики в зависимости от исполнения обеспечивают учёт и хранение измеренных значений: активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной энергии по квадрантам с I по IV нарастающим итогом суммарно и по тарифам, в соответствии с тарифным расписанием, энергии потерь в линии и в трансформаторе

Измерение параметров сети

Мощности активной, реактивной и полной
Среднеквадратических значений тока в цепи фазного и нулевого провода
Среднеквадратического значения напряжения
Частоты сети
Коэффициентов активной и реактивной (tgφ – отношение реактивной мощности к активной) мощностей
Параметров качества электроэнергии – установившихся отклонений напряжения и частоты сети в соответствии с классом S по ГОСТ 30804.4.30-2013

Сохранение в журнале событий даты и времени

О пропадании и подаче напряжения питания
Об отключении нагрузки по команде, при наличии магнитного поля, в случае превышения лимита мощности, лимита энергии, при отклонении напряжения, при небалансе токов, при вскрытии корпуса
О небалансе токов
О превышении максимального тока
О перепрограммировании данных счётчика
Об изменении времени и даты с фиксацией изменяемого времени
О коррекции времени
О снятии и установке крышки клеммной колодки
О вскрытии корпуса счётчика
О воздействии сильного магнитного поля
О фактах установки и разрыве соединения по различным интерфейсам
Об очистке месячных и суточных архивов потребления энергии
Об очистке различных журналов событий
Об очистке профилей нагрузки
О результатах самодиагностики
Об отклонении напряжения от заданных порогов
О превышении заданного лимита мощности
О превышении заданного лимита энергии
О превышении заданного порога отношения реактивной и активной мощностей

Технические характеристики

Класс точности акт./реакт.	1/1; 1/2
Номинальное напряжение, В	230
Рабочий диапазон фазных напряжений, В	от 161 до 264
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (макс.) ток, А	5(60); 5(80); 5(100)
Разрядность показаний	5+2
Количество тарифов	4
Количество тарифных зон суток	48
Количество сезонов	12
Количество исключительных дней	32
Количество универсальных профилей	16
Количество суточных профилей	24
Количество месячных профилей	32
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	2 в рабочем диапазоне t°
Тарификация на каждый день недели	раздельная
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	2 в рабочем диапазоне t°
Скорость обмена, Бод программируемая	300, 600, 1200, 2400, 4800, 9600, 19200, 38400
Протокол обмена	СПОДЭС
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013	Класс S
Макс. площадь сечения проводников, мм2	50
Рабочий диапазон температур, °С	-40...+70

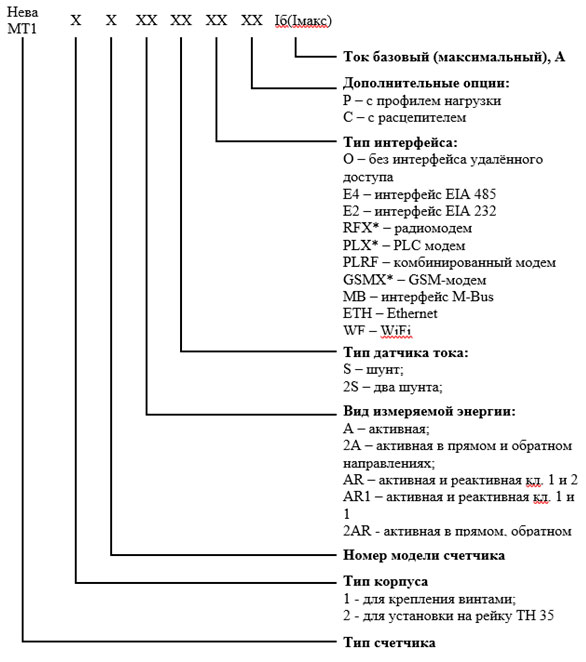

Структура условного обозначения счётчиков

*Х1 – исполнение модема, где 1 означает, что счетчик поставляется с выносной антенной

Варианты исполнения

НЕВА МТ 115 2AR2S E4PC 5(60)A
НЕВА МТ 115 2AR2S E4PC 5(80)A
НЕВА МТ 115 2AR2S E4PC 5(100)A
НЕВА МТ 115 2AR2S RF2PC 5(60)А
НЕВА МТ 115 2AR2S RF2PC 5(80)А
НЕВА МТ 115 2AR2S RF2PC 5(100)А
НЕВА МТ 115 2AR2S RF5PC 5(100)А
НЕВА МТ 115 2AR2S GSM3PC 5(80)A
НЕВА МТ 115 2AR2S GSM31PC 5(80)A

Упаковка и размеры

Габаритные размеры (ВхШхГ), мм - 180×135×65
Масса, кг - 0,8

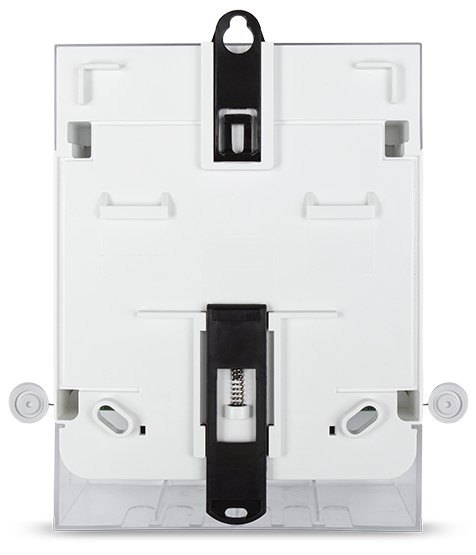

Способ крепления - 3 винта и ТН-35
Размеры индивидуальной упаковки, мм - 215×145×70
Кол-во индивид. упаковок в транс. коробке, шт. - 20
Размеры транспортной коробки, мм - 450×375×310
Объем транспортной коробки, м3 - 0,0523

Документация и ПО

Документы для всего типа средств измерений

Эксплуатационная документация

Программное обеспечение

1. Встроенное ПО для счетчиков электрической энергии НЕВА МТ 115 2AR2S

Счетчики электрической энергии НЕВА МТ 115 2AR2S функционируют под управлением встроенного программного обеспечения (далее – ВПО) «Встроенное ПО для счетчиков электрической энергии НЕВА МТ 115 2AR2S».

ВПО счетчика электроэнергии предназначено для:

измерения энергии потребления/генерации в однофазной двухпроводной сети в том числе дифференцированно по зонам суток в соответствии с заданным тарифным расписанием;
измерения параметров сети;
фиксации измеренных данных и событий в памяти счетчика;
вывода данных из памяти прибора на ЖКИ;
управления выводом информации на ЖКИ посредством кнопок;
контроля за состоянием ПУ;
отсчета текущего времени;
обмена данными по оптическому, электрическим и беспроводным интерфейсам;
управления подключением/отключением нагрузки;
выдачи тестовых сигналов на испытательные выходы.

ВПО устанавливается в Счетчик на заводе-изготовителе и не требует дополнительных действий со стороны пользователя.

ВПО разделено на две части, метрологически значимую и метрологически незначимую. Метрологически незначимая часть ВПО может быть изменена через интерфейсы связи. Версию установленного ПО можно считать из памяти счетчика с помощью ПО TPMeter.

Управление режимами работы счетчика и ВПО производится через конфигурационное ПО TPMeter.

Исключительное право на ВПО в соответствии со свидетельством о государственной регистрации программы для ЭВМ №2022611693 принадлежит ООО «Тайпит-ИП», Хугаеву Олегу Васильевичу, Фоминскому Егору Дмитриевичу.
