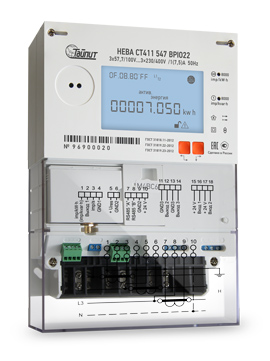

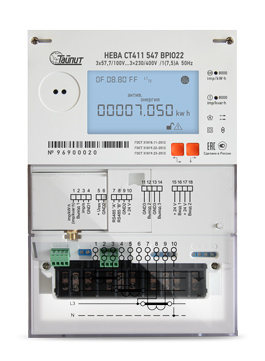

НЕВА СТ411 547 BPIO22
Трёхфазный многофункциональный счётчик
Применение: Используется для организации учёта количества и контроля качества электрической энергии автономно или в качестве первичного датчика в АСКУЭ на предприятиях промышленности и энергетики.
Назначение: Счётчик предназначен для измерения и учёта активной и реактивной энергии в трёхфазных трёх- или четырёхпроводных цепях переменного тока, а также для измерения и учёта активной энергии в двух направлениях, реактивной энергии индуктивной и ёмкостной, в том числе и по квадрантам.
Исполнения с интерфейсами: NB-IoT, GSM, RF (2.4 Ггц, 868 МГц), EIA-485, LoRaWAN, PLC PRIME
При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.
-
280 000 часов
Средняя наработка на отказ
-
7 лет
Гарантийный срок эксплуатации с даты выпуска
-
16 лет
Межповерочный интервал счётчика
-
30 лет
Средний срок службы
Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038-2011, ГОСТ МЭК 61107-2011, ТАСВ.411152.007 ТУ
- Измерение параметров качества электроэнергии – установившихся отклонений частоты сети и напряжения
- Изменённая система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
- Возможность установки сменных коммуникационных модулей
- Возможность замены батареи без снятия пломб со знаком поверки
- Гибкая система формирования профилей измеряемых величин
- Сменный коммуникационный модуль
- Оптический порт по ГОСТ МЭК 61107
- Интерфейс EIA-485 с питанием от встроенного блока питания
- Вход для подключения резервного источника питания, от 10 до 30 В
- Подсветка ЖКИ
- Электронные пломбы крышки клеммной колодки и корпуса
- Датчик магнитного поля
- Оптический и электрический испытательные выходы активной энергии и точности хода часов с возможностью переключения в режим проверки точности измерения реактивной энергии
- Аппаратная защита разрешения записи
- Звукоизлучатель для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неверного подключения
- Дискретные входы/выходы
- Дискретные выходы могут быть настроены в режим реле и срабатывать при превышении настроенных лимитов и порогов, а также менять свое логическое состояние по различным условиям
- Дискретные входы могут быть настроены в качестве импульсных входов для других приборов учёта, а также для фиксации сигналов с различных датчиков
- Выход +24В
- активной по модулю, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам:
- в соответствии с тарифным расписанием
- зафиксированных на конец месяца, за 36 предыдущих месяцев
- зафиксированных на конец суток, за 128 предыдущих дня
- максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 36 предыдущих месяцев
- минимальных, максимальных, средних и усреднённых на одном из двух задаваемых пользователем временных интервалов значений измеряемых параметров (активные, реактивные и полные мощности, коэффициент активной мощности суммарно и пофазно, напряжение и сила тока пофазно, частота сети). Программируемые временные интервалы (1, 3, 5, 10, 15, 30, 60 минут), 16 профилей по 32768 значений
- потерь в линии и потерь в трансформаторе нарастающим итогом, за 36 предыдущих месяцев
- показаний других приборов учёта подключённых к дополнительным дискретным входам в режиме счётчика импульса в текущем месяце и за 36 предыдущих месяцев
- пропадания и подачи напряжения питания по всем фазам
- пропадания и подачи напряжения в любой из фаз
- пропадания и подачи напряжения в любой из фаз при наличии тока в фазе
- перепрограммирования счётчика
- изменения времени и даты с фиксацией изменяемого времени
- снятия и установки крышки клеммной колодки
- изменения направления тока в любой из фаз
- воздействия сильного магнитного поля
- рестартов счётчика при наличии напряжения питания
- очистки профилей нагрузки
- очистки значений максимальных мощностей
- очистки значений активной, реактивной положительной и реактивной отрицательной энергии на конец месяца и на конец суток
- вскрытия корпуса
- коррекции времени
- статуса нагрузки
- возникновения ошибок
- превышения заданных порогов напряжения
- превышения заданного лимита мощности
- превышения заданного лимита энергии
- обмена данными по оптическому порту
- обмена данными по порту RS-485
- обмена данными по порту модема
- изменения коэффициентов трансформации по току и по напряжению
- изменения состояний дискретных выходов
- мощности активной, реактивной и полной по каждой фазе и суммарно по фазам
- среднеквадратических значений токов и напряжений пофазно
- частоты сети
- фактора активной мощности суммарно и пофазно
- углов между векторами напряжений
- углов между векторами токов и напряжений
Класс точности акт./реакт. | 0,5S/1 |
Номинальное напряжение, В | 3×57,7/100 и 3×230/400 |
Рабочий диапазон фазных напряжений, В | от 3×46/80 до 3×264/460 |
Номинальная частота сети, Гц | 50 |
Рабочий диапазон частот, Гц | 50 ± 2,5 |
Номинальный (макс.) ток, А | 1(7,5) |
Разрядность показаний | 5+3 |
Количество тарифов | 4 |
Количество тарифных зон суток | 48 |
Количество сезонов | 12 |
Количество исключительных дней | 32 |
Тарификация | на каждый день недели раздельная |
Точность хода часов, не более, с/сут. | ± 0,5 при номинальной t° |
Точность хода часов, типовое значение, с/сут. | 2 в рабочем диапазоне t° |
Скорость обмена, Бод программируемая | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 |
Протокол обмена | ГОСТ IEC 61107-2011 |
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013 | класс S |
Макс. площадь сечения проводников, мм2 | 15 |
Рабочий диапазон температур, °С | -40...+70 |
- Габаритные размеры, для крепления винтами, мм – 170x257x76
- Масса, не более, г – 1400
- Способ крепления – 3 винта и ТН-35
- НЕВА СТ411 547 BPIO22-G1
- Свидетельство об утверждении типа средств измерений
- Декларация о соответствии
- Описание типа средства измерений
