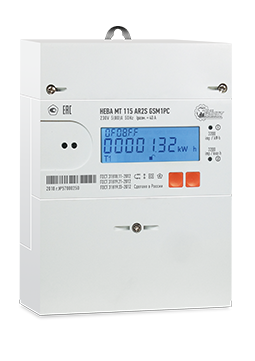

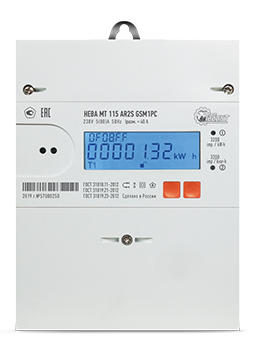

НЕВА МТ 115 AR2S GSM11PC 5(80) А
Однофазный многотарифный счётчик

Артикул: 6125481
Применение: В бытовом и промышленном секторах при потреблении электроэнергии от однофазной электрической сети (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи и т.п.).
Назначение: Счётчик предназначен для измерения и учета потребленной активной и реактивной энергии в однофазных сетях переменного тока дифференцированно по временным зонам суток, а так же для измерения параметров качества электроэнергии.

Купить

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31819.21-2012, ГОСТ 31818.11-2012, ГОСТ 31819.23-2012, ТАСВ.411152.002.01 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья.

Технические характеристики

Тип: Многотарифный

Особенности

Измерение параметров качества электроэнергии установившихся отклонений частоты сети и напряжения
Измененная система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
Возможность установки сменных коммуникационных модулей
Возможность замены батареи без снятия пломб со знаком поверки
Гибкая система формирования профилей измеряемых величин

Оснащение

Оптический порт по ГОСТ IEC 61107-2011
Два датчика тока (два шунта)
Датчик магнитного поля
Электронные пломбы крышки клеммной колодки и корпуса
Оптический и электрический испытательные выходы активной энергии и точности хода часов, с возможностью переключения в режим проверки точности измерения реактивной энергии
Подсветка ЖКИ
Коммуникационный модуль с GSM-модемом
Аппаратная защита разрешения записи
Вход резервного питания, 9-30 В
Зуммер для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неравенства токов
Встроенный расцепитель нагрузки для отключения нагрузки при превышении заданного лимита мощности, порогов напряжений, лимита энергии, при обнаружении сильного магнитного поля, неравенства токов в цепях фазного и нулевого провода

Измерение параметров сети

Среднеквадратических значений токов
Среднеквадратических значений напряжения
Частоты сетевого напряжения
Активной, реактивной и полной мощности
Фактора активной мощности

Измерение и хранение данных измеренных значений

Активной, реактивной положительной и реактивной отрицательной энергий:

нарастающим итогом, в том числе по тарифам;
нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 36 мес;
нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток.
cчетчик сохраняет в памяти усредненные, минимальные и максимальные значения измеряемых величин (положительной и отрицательной активной мощности, положительной и отрицательной реактивной мощности, полной мощности, силы тока в фазном и нулевом проводе, напряжения, частоты сети, коэффициента активной мощности) на двух заданных интервалах (1, 3, 5, 10, 15, 30, 60 минут), 8 профилей по 65535 значений.

Сохранение в журнале событий даты и времени:

включения и отключения питания
перепрограммирования параметров
изменения времени и даты во встроенных часах
сброса информации о максимальной мощности
сброса микроконтроллера в результате критической электромагнитной обстановки
сброса информации об усредненных мощностях
сброса информации о потребленной энергии по дням/мес.
изменения направления тока
вскрытия корпуса и снятия крышки клеммной колодки
влияния магнитного поля, отклонений частоты сети
неравенства токов в фазном и нулевом проводах
ошибок и сбоев в работе счетчика, коррекции времени
превышений и провалов напряжения сети
превышений заданных порогов напряжения, лимита мощности и лимита энергии
изменении состояния расцепителя с указанием причины

Технические характеристики счетчика

Класс точности, акт./реакт.	1/2
Номинальное напряжение Uном, В	230
Расширенный диапазон рабочих напряжений, В	от 161 до 264
Базовый (максимальный) ток, А	5(80)
Частота сети, Гц	50±2,5
Стартовый ток (порог чувствительности)	0,004 Iб*
Номинальный размыкаемый ток, А	40
Полная мощность, потребляемая: -в цепи напряжения не более, В·А -в цепи тока не более, В·А	2,0 0,2
Активная мощность, потребляемая в цепи напряжения не более, Вт	1,0
Точность хода часов счетчика, с/сутки, не более: -при нормальных условиях -при отсутствии напряжения питания	± 0,5 ± 1
Температурный коэффициент точности хода часов не более, с·ºС2/сутки	0,002
Количество тарифов, не менее	4
