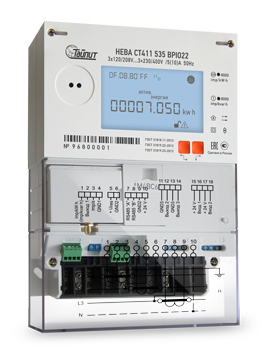

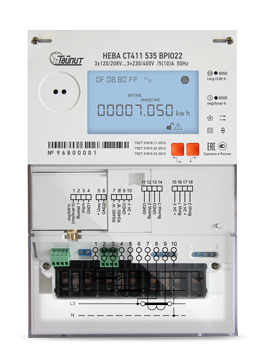

НЕВА СТ411 535 BPIO22
Трёхфазный многофункциональный счётчик

Применение: Используется для организации учёта количества и контроля качества электрической энергии автономно или в качестве первичного датчика в АСКУЭ на предприятиях промышленности и энергетики.
Назначение: Счётчик предназначен для измерения и учёта активной и реактивной энергии в трёхфазных трёх- или четырёхпроводных цепях переменного тока, а также для измерения и учёта активной энергии в двух направлениях, реактивной энергии индуктивной и ёмкостной, в том числе и по квадрантам.
Исполнения с интерфейсами: NB-IoT, GSM, RF (2.4 Ггц, 868 МГц), EIA-485, LoRaWAN, PLC PRIME

Заказать

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка на отказ
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038-2011, ГОСТ МЭК 61107-2011, ТАСВ.411152.007 ТУ

Скачать рекламную листовку

Технические характеристики

Особенности

Измерение параметров качества электроэнергии – установившихся отклонений частоты сети и напряжения
Изменённая система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
Возможность установки сменных коммуникационных модулей
Возможность замены батареи без снятия пломб со знаком поверки
Гибкая система формирования профилей измеряемых величин

Оснащение

Сменный коммуникационный модуль
Оптический порт по ГОСТ МЭК 61107
Интерфейс EIA-485 с питанием от встроенного блока питания
Вход для подключения резервного источника питания, от 10 до 30 В
Подсветка ЖКИ
Электронные пломбы крышки клеммной колодки и корпуса
Датчик магнитного поля
Оптический и электрический испытательные выходы активной энергии и точности хода часов с возможностью переключения в режим проверки точности измерения реактивной энергии
Аппаратная защита разрешения записи
Звукоизлучатель для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неверного подключения
Дискретные входы/выходы
Дискретные выходы могут быть настроены в режим реле и срабатывать при превышении настроенных лимитов и порогов, а также менять свое логическое состояние по различным условиям
Дискретные входы могут быть настроены в качестве импульсных входов для других приборов учёта, а также для фиксации сигналов с различных датчиков
Выход +24В

Измерение и хранение в памяти измеренных значений

активной по модулю, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам:
- в соответствии с тарифным расписанием
- зафиксированных на конец месяца, за 36 предыдущих месяцев
- зафиксированных на конец суток, за 128 предыдущих дня
максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 36 предыдущих месяцев
минимальных, максимальных, средних и усреднённых на одном из двух задаваемых пользователем временных интервалов значений измеряемых параметров (активные, реактивные и полные мощности, коэффициент активной мощности суммарно и пофазно, напряжение и сила тока пофазно, частота сети). Программируемые временные интервалы (1, 3, 5, 10, 15, 30, 60 минут), 16 профилей по 32768 значений
потерь в линии и потерь в трансформаторе нарастающим итогом, за 36 предыдущих месяцев
показаний других приборов учёта подключённых к дополнительным дискретным входам в режиме счётчика импульса в текущем месяце и за 36 предыдущих месяцев

Сохранение в журнале событий информации

пропадания и подачи напряжения питания по всем фазам
пропадания и подачи напряжения в любой из фаз
пропадания и подачи напряжения в любой из фаз при наличии тока в фазе
перепрограммирования счётчика
изменения времени и даты с фиксацией изменяемого времени
снятия и установки крышки клеммной колодки
изменения направления тока в любой из фаз
воздействия сильного магнитного поля
рестартов счётчика при наличии напряжения питания
очистки профилей нагрузки
очистки значений максимальных мощностей
очистки значений активной, реактивной положительной и реактивной отрицательной энергии на конец месяца и на конец суток
вскрытия корпуса
коррекции времени
статуса нагрузки
возникновения ошибок
превышения заданных порогов напряжения
превышения заданного лимита мощности
превышения заданного лимита энергии
обмена данными по оптическому порту
обмена данными по порту RS-485
обмена данными по порту модема
изменения коэффициентов трансформации по току и по напряжению
изменения состояний дискретных выходов

Измерение параметров сети

мощности активной, реактивной и полной по каждой фазе и суммарно по фазам
среднеквадратических значений токов и напряжений пофазно
частоты сети
фактора активной мощности суммарно и пофазно
углов между векторами напряжений
углов между векторами токов и напряжений

Технические характеристики

Класс точности акт./реакт.	0,5S/1
Номинальное напряжение, В	3×120/208 и 3×230/400
Рабочий диапазон фазных напряжений, В	от 3×46/80 до 3×264/460
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (макс.) ток, А	5(10)
Разрядность показаний	5+3
Количество тарифов	4
Количество тарифных зон суток	48
Количество сезонов	12
Количество исключительных дней	32
Тарификация	на каждый день недели раздельная
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	2 в рабочем диапазоне t°
Скорость обмена, Бод программируемая	300, 600, 1200, 2400, 4800, 9600, 19200, 38400
Протокол обмена	ГОСТ IEC 61107-2011
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013	класс S
Макс. площадь сечения проводников, мм2	15
Рабочий диапазон температур, °С	-40...+70
