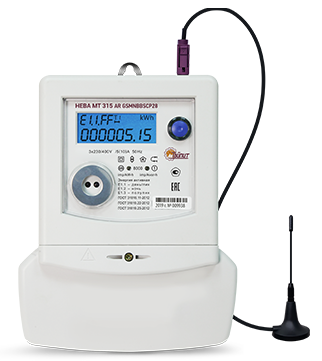

НЕВА МТ 315 AR GSMNB1BSCP28
Трёхфазный многотарифный счётчик

Применение: Счётчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключённых к трёхфазной сети
Счётчик разработан для использования в системе АСКУЭ
Назначение: Счётчик предназначен для измерения и учёта потреблённой активной или активной и реактивной энергии в трёхфазных, трёх- и четырёхпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием, а также для измерения параметров качества сети

Купить

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счётчик выпускается по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 или 31819.22-2012 в зависимости от класса точности, ГОСТ 31819.23-2012 и техническим условиям ТАСВ.411152.005 ТУ. Счётчик внесён в Государственные реестры средств измерений России и стран СНГ. Номер в Государственном реестре РФ 64506-16. Счётчик имеет сертификат соответствия № РОСС RU.МЛ02.H0283, соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011. Регистрационные номера деклараций о соответствии:
– для счётчиков класса точности 1.0 ЕАЭС N RU Д-RU.МЛ02.В.00038/19;
– для счётчиков класса точности 0.5S ЕАЭС N RU Д-RU.МЛ02.В.00037/19.

Скачать рекламную листовку

Технические характеристики

Тип: Многотарифный

Особенности

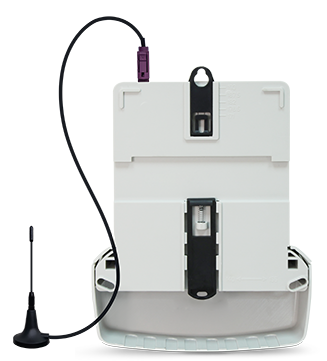

Универсальный корпус позволяет устанавливать счётчик как на 3 винта, так и на рейку ТН-35
Имеет функции измерения параметров качества электроэнергии
Способен передавать данные на любые расстояния
Надёжные схемотехнические решения

Оснащение

Встроенный модем NB-IoT
Оптический порт по ГОСТ IEC 61107-2011
Встроенный интерфейс EIA-485
Встроенные расцепители нагрузки для управления мощностью/нагрузкой
Датчик магнитного поля
Датчик тока – шунт
Электронная пломба крышки клеммной колодки
Электронная пломба корпуса
Оптический и электрический испытательные выходы активной и реактивной энергии
Электрический испытательный выход встроенных часов
Электрический вход для источника резервного питания

Применение

Счётчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключённых к трёхфазной сети
Счётчик разработан для использования в системе АСКУЭ

Измерение и хранение в памяти измеренных значений

активной, реактивной индуктивной и реактивной ёмкостной:

энергии нарастающим итогом, в том числе по тарифам
энергии нарастающим итогом, в том числе по тарифам, зафиксированных (значений) по окончании месяца, в течение 36 месяцев
энергии нарастающим итогом, в том числе по тарифам, зафиксированных (значений) по окончании суток, в течение 128 суток
мощностей, усреднённых на 30-ти или 60-ти минутном интервале, в течение 128 суток
активной мощности, усреднённой на программируемом временном интервале. Глубина хранения при 30-минутном интервале 80 суток, при 3-минутном интервале – 8 суток

Измерение параметров сети

среднеквадратических значений тока
среднеквадратических значений напряжения
частоты сетевого напряжения
активной, реактивной и полной мощности
фактора активной мощности и суммарно пофазно
углов между векторами напряжения

Сохранение в журнале событий даты и времени

включения и отключения питания, неправильного подключения
перепрограммирования параметров
изменения времени и даты во встроенных часах
сброса информации о максимальной мощности
сброса микроконтроллера в результате критической электромагнитной обстановки
сброса информации об усреднённых мощностях
сброса информации о потреблённой энергии по дням и месяцам
изменения направления тока и снятия крышки клеммной колодки
влияния магнитного поля и коррекции времени
вскрытия корпуса и ошибок, сбоев в работе счётчика
превышений и провалов напряжения сети
превышений заданных порогов напряжения и лимитов мощности
наличия тока в фазе при отсутствии напряжения
пропадания напряжения в любой из фаз

Технические характеристики

Класс точности акт./реакт.	1/2
Номинальное напряжение, В	3×230/400
Рабочий диапазон фазных напряжений, В	от 172 до 264
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	от 47,5 до 52,5
Базовый (максимальный) ток, А	5(80)
Разрядность показаний	6+2
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	1 в рабочем диапазоне t°
Тарификация на каждый день недели	раздельная
Скорость обмена, Бод программируемая	9600
Протокол обмена	ГОСТ IEC 61107-2011
Макс. площадь сечения проводников, мм2	50
Рабочий диапазон температур, °С	-40...+70

Структура условного обозначения счётчиков

Исполнения

Исполнения счетчиков, выпущенных до 5.08.2016	Исполнения счетчиков, выпущенных с июня 2016

НЕВА МТ 314 0,5 AR E4SR 230V /1(2)А	-

НЕВА МТ 314 0.5 AR E4SR 230V /5(10)А	НЕВА МТ 314 0.5 AR E4BSR25

НЕВА МТ 314 0.5 AR E4SR 57,7V /5(10)А	-

НЕВА МТ 314 1.0 AR E4SR 230V 5(60)А	НЕВА МТ 314 1.0 AR E4BSR26

НЕВА МТ 314 1.0 AR E4SR 230V 5(100)А	НЕВА МТ 314 1.0 AR E4BSR29

НЕВА МТ 314 0.5 AR PLRFSR 230V /5(10)А	-

НЕВА МТ 314 1.0 AR PLRFSR 230V 5(60)А	-

НЕВА МТ 314 1.0 AR PLRFSR 230V 5(100)А	-

НЕВА МТ 314 0.5 AR RF2.1SR 57,7V /5(10)А	-

НЕВА МТ 314 0.5 AR RF2.1SR 230V /5(10)А	НЕВА МТ 314 0.5 AR RF2BSR25

НЕВА МТ 314 1.0 AR RF2.1SR 230V 5(100)А	НЕВА МТ 314 1.0 AR RF2BSR29

НЕВА МТ 314 1.0 AR RF3SR 230V 5(100)А	НЕВА МТ 314 1.0 AR RF3BSR29

	НЕВА МТ 314 0.5 AR RF3BSR25
