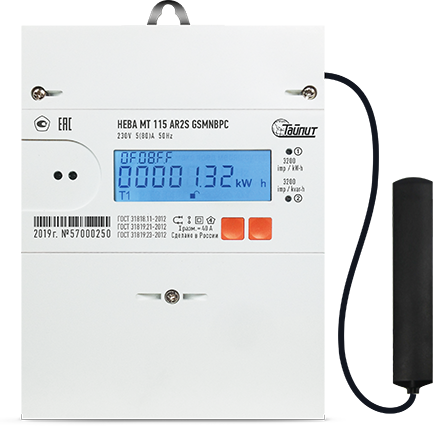

НЕВА МТ 115 AR2S GSMNBPC 5(80)A
Однофазный многотарифный счётчик

Применение: Может использоваться в качестве первичного датчика в АСКУЭ, информация с которого считывается по интерфейсам
Применяется в бытовом и промышленном секторах (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи)
Назначение: Для измерения и учёта потреблённой активной и реактивной энергии в однофазных сетях переменного тока дифференцированно по временным зонам суток, а также для измерения параметров качества электроэнергии

Купить

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31819.21-2012, ГОСТ 31818.11-2012, ГОСТ 31819.23-2012, ТАСВ.411152.002.01 ТУ. Счётчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья.

Технические характеристики

Тип: Многотарифный

Особенности

Измерение параметров качества электроэнергии установившихся отклонений частоты сети и напряжения
Измененная система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
Гибкая система формирования профилей измеряемых величин (8 профилей с глубиной хранения до 32768 значений)
Наличие встроенного фазного расцепителя
Возможность подключения выносной антенны
Возможность установки сменных коммуникационных модулей
Возможность замены батареи без снятия пломб со знаком поверки

Оснащение

Оптический порт по ГОСТ IEC 61107-2011
Встроенный EIA-485 интерфейс
Сменный коммуникационный модуль с NB-IoT модемом
Электронные пломбы крышки клеммной колодки и корпуса
Многофункциональный ЖКИ с подсветкой
Вход резервного питания, 9–30 В
Оптический и электрический испытательные выходы активной энергии и точности хода часов с возможностью переключения в режим проверки точности измерения реактивной энергии
Звукоизлучатель для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неравенства токов
Встроенный расцепитель для отключения нагрузки при превышении заданного лимита мощности, порогов напряжений, лимита энергии, при обнаружении сильного магнитного поля, неравенства токов в цепях фазного и нулевого провода
Два датчика тока (два шунта) – опционально
Датчик магнитного поля

Применение

Может использоваться в качестве первичного датчика в АСКУЭ, информация с которого считывается по интерфейсам
Применяется в бытовом и промышленном секторах (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи)

Измерение и хранение в памяти измеренных значений

Активной, реактивной положительной и реактивной отрицательной энергий:

нарастающим итогом, в том числе по тарифам;
нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 36 месяцев;
нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток.
cчётчик сохраняет в памяти усредненные, минимальные и максимальные значения измеряемых величин (положительной и отрицательной активной мощности, положительной и отрицательной реактивной мощности, полной мощности, силы тока в фазном и нулевом проводе, напряжения, частоты сети, коэффициента активной мощности) на двух заданных интервалах (1, 3, 5, 10, 15, 30, 60 минут), 8 профилей по 32768 значений.

Сохранение в журнале событий даты и времени

включения и отключения питания
перепрограммирования параметров
изменения времени и даты во встроенных часах
сброса информации о максимальной мощности
сброса микроконтроллера в результате критической электромагнитной обстановки
сброса информации об усредненных мощностях
сброса информации о потребленной энергии по дням/месяцам
изменения направления тока
вскрытия корпуса и снятия крышки клеммной колодки
влияния магнитного поля, отклонений частоты сети
неравенства токов в фазном и нулевом проводах
ошибок и сбоев в работе счетчика, коррекции времени
превышений и провалов напряжения сети
превышений заданных порогов напряжения, лимита мощности и лимита энергии
изменении состояния расцепителя с указанием причины

Измерение параметров сети

Среднеквадратических значений токов
Среднеквадратических значений напряжения
Частоты сетевого напряжения
Активной, реактивной и полной мощности
Фактора активной мощности

Расшифровка тарифного расписания на ЖКИ

Технические характеристики

Класс точности акт./реакт.	1/2
Номинальное напряжение, В	230
Рабочий диапазон фазных напряжений, В	от 161 до 264
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (макс.) ток, А	5(80)
Разрядность показаний
Стартовый ток (порог чувствительности)	0,004 Iб*
Номинальный размыкаемый ток, А	40
Полная мощность, потребляемая: - в цепи напряжения не более, В·А - в цепи тока не более, В·А	2,0 0,2
Активная мощность, потребляемая в цепи напряжения не более, Вт	1,0
Точность хода часов счетчика, с/сутки, не более: - при нормальных условиях - при отсутствии напряжения питания	± 0,5 ± 1
Температурный коэффициент точности хода часов не более, с·ºС2/сутки	0,002
Рабочий диапазон температур, °С	-40...+70

Структура условного обозначения счётчиков

*Х1 – исполнение модема, где 1 означает, что счетчик поставляется с выносной антенной
