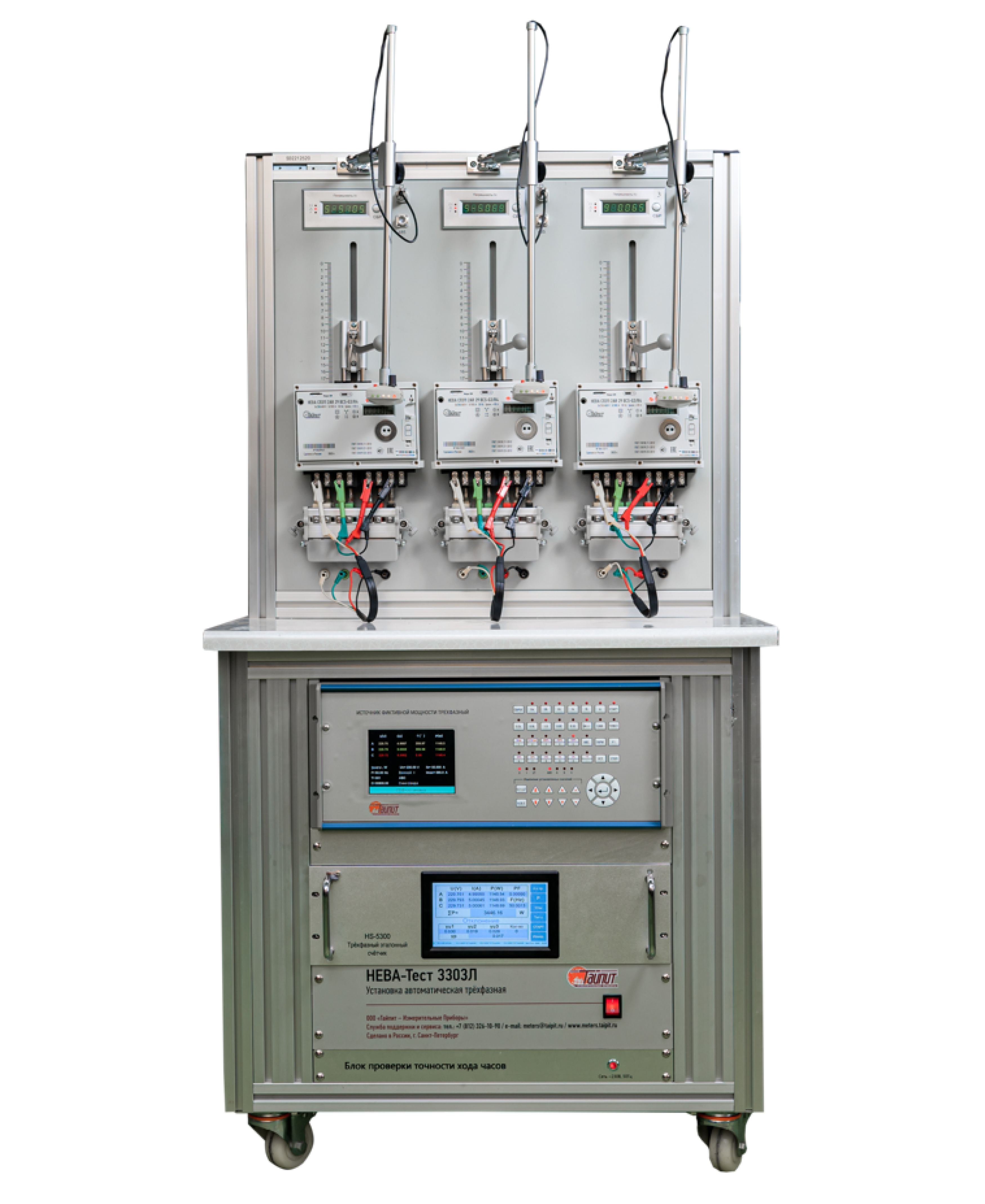

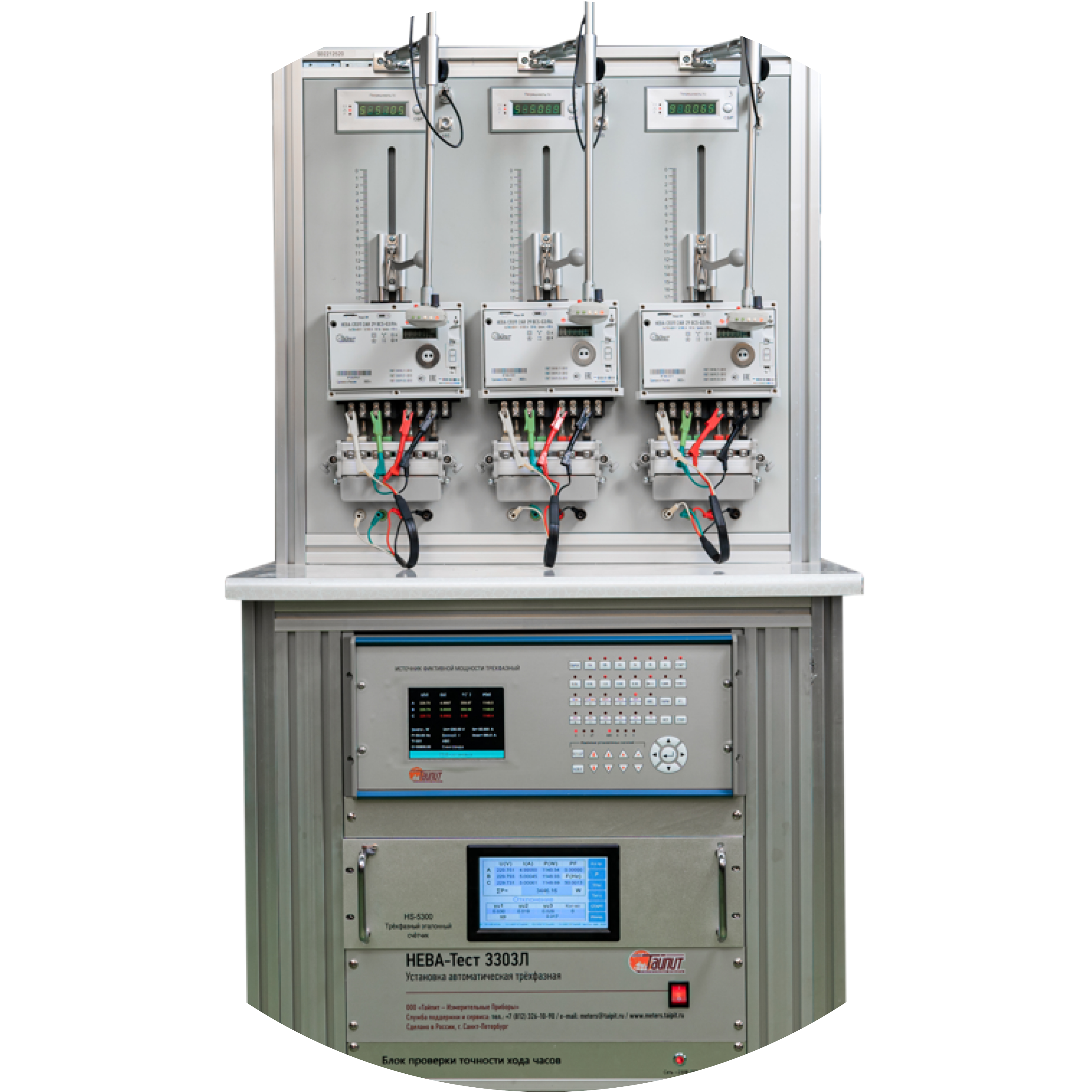

НЕВА-Тест 3303Л
Трехфазная автоматическая установка
Трехфазная лабораторная установка для поверки счетчиков электрической энергии предназначена для регулировки, калибровки и поверки средств измерения активной, реактивной, полной мощности и энергии, средств измерения промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности.
-
№ 85874-22
Гос.реестр
-
0,1/0,05
Класс точности
-
2 года
Межповерочный интервал
Установка соответствует требованиям ГОСТ 22261, ГОСТ 51350 и ГОСТ 14254.
- установка позволяет проводить следующие измерения для:
- определения стандартного отклонения (S) при определении погрешности;
- проверки отсутствия самохода;
- проверки стартового тока;
- проверки постоянной счетчика;
- проверки счетного механизма;
- определения дополнительных погрешностей при смене чередования фаз, при изменении напряжения и частоты сети, при наличии гармоник в цепях тока и напряжения, при несимметрии нагрузки, при небалансе фазных напряжений.
- для регулировки и поверки трехфазных и однофазных счетчиков активной, реактивной или активной и реактивной энергии;
- для регулировки и поверки однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- для регулировки и поверки энергетических фазометров и частотомеров;
- для регулировки и поверки вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот;
- установка позволяет одновременно поверять до 3 счетчиков;
- ПО позволяет осуществлять управление работой установки с персонального компьютера, обеспечивающего сохранение результатов поверки в базах данных с возможностью формирования результатов поверки в виде протоколов;
- ПО позволяет пользователю самостоятельно формировать вид протокола поверки;
- применяется в качестве эталона по действующим ГПС:
- по мощности, переменному току и напряжению.
Наименование параметра |
Нормируемое значение параметра для установок класса точности |
||
к. т. 0,05 | к. т. 0,1 | ||
Диапазон задания, действующего (среднеквадратического) значения переменного тока с дискретностью задания 0.001А, А |
от 0.001 до 120.00 (100.00*) |
||
Диапазон задания, действующего (среднеквадратического) значения переменного напряжения (UФ /UЛ) с дискретностью задания 0.01 В, В |
от 1.0/1.7 до 300/519 |
||
Диапазон задания фазового угла между фазными напряжениями (φU) и между током и напряжением (φUI) первой гармоники одной фазы с дискретностью задания 0.1, градус |
от 0 до 360 |
||
Задание гармоник основной частоты в цепи переменного тока и цепи напряжения переменного тока не более 20% по напряжению и не более 40% по току |
от 2 до 21 |
||
Диапазон задания частоты 1-й гармоники переменного тока с дискретностью задания 0.01, Гц |
от 40 до 70 |
||
Пределы допускаемой абсолютной погрешности задания частоты 1-ой гармоники переменного тока, Гц в диапазоне |
± 0,05 |
||
Нестабильность установленного значения активной мощности за 180 с (при Кр=1, токе до 100А, напряжение до 300В), % |
± 0,05 |
||
Коэффициент нелинейных искажений при генерации синусоидальных сигналов тока (до 100А) и напряжения (до 300В), % |
± 1,0 |
||
Полная мощность, потребляемая от сети питания, ВА |
1300 |
||
Основная относительная погрешность измерения мощности |
0,05 |
0,1 |
|
Выходная мощность установок по каждой фазе ВА: - в цепи тока: без развязывающих ТТ с развязывающими ТТ - в цепи напряжения |
20 75 |
||
Масса для установок, кг: - без развязывающих ТТ - с развязывающими ТТ |
|
||
Среднее время наработки на отказ, ч |
50 000 |
||
Средний срок службы, лет |
10 |
||
Габаритные размеры (глубина; ширина; высота), мм |
|
||
Погрешность измерения периода следования импульсов, млн-1 (для варианта исполнения 3303Л Т с блоком проверки точности хода часов) |
±0.5*10⁻⁶ |
||
*для варианта исполнения 3303Л и c трехфазными РТТ (с РТТ выпускаются только установки класса точности 0.1 в лабораторном варианте исполнения) |
- однофазных и трехфазных счетчиков активной и реактивной электрических энергий;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощностей;
- энергетических фазометров, частотомеров и измерителей коэффициента мощности;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Стационарные поверочные установки предназначены для регулировки, калибровки и поверки средств измерения (СИ) активной, реактивной, полной мощностей и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности:
- однофазных и трехфазных счетчиков активной и реактивной электрических энергий;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощностей;
- энергетических фазометров, частотомеров и измерителей коэффициента мощности;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Переносная поверочная установка — это устройство, которое решает ряд задач.
- Определение зависимости погрешности электрического счетчика от выбранной модели и условий (в том числе срока) эксплуатации.
- Тестирование прибора под определенным уровнем нагрузки.
- Поверка измерителей реактивной и активной мощностей. К таким устройствам относятся стрелочные и цифровые, например, амперметры, ваттметры или вольтметры.
Механизм работы упрощает эксплуатацию электрического счетчика и снижает затраты на его обслуживание. Переносные поверочные установки используются в быту и на производстве. Их предназначение — контроль корректности функционирования измерительных приборов в месте эксплуатации.
