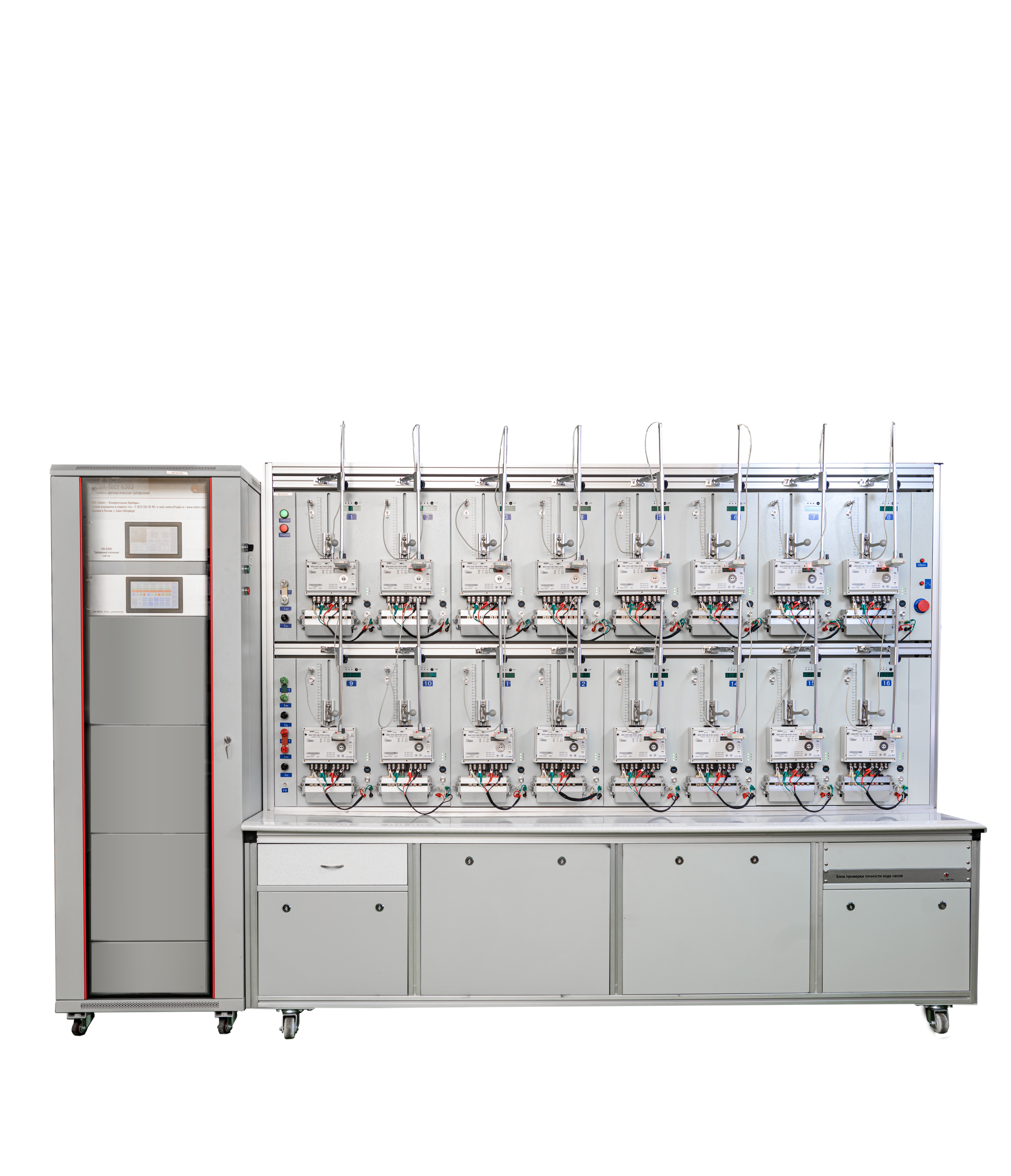

НЕВА-Тест 6303 Трехфазная установка

НЕВА-Тест 6303
Трехфазная установка

Установка предназначена для регулировки и поверки трехфазных и однофазных счетчиков активной, класса точности 0,2S и менее точных, реактивной, класса точности 0,5 и менее точных, или активной и реактивной энергии. Поверка счетчиков может проводиться как в автоматическом, так и в ручном режимах.
Область применения - поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерения электроэнергетических величин.

Купить


Описание

  • № 52156-12

    Гос.реестр

  • 0,05/ 0,1

    Класс точности

  • 2 года

    Межповерочный интервал счетчика



Нормативные документы

Установка соответствует требованиям ГОСТ 22261.

Технические характеристики
Особенности
  • Одновременно можно поверять счетчики с разной постоянной;
  • Установка выдерживает короткое замыкание в цепях напряжения и обрыв в цепях тока.
  • Возможность считывания штрих-кодов поверяемых счетчиков сканером и автоматическое занесение считанных данных в «Тест-СОФТ».
  • Возможность работы в двух режимах:
    - в автономном режиме при управлении с клавиатуры и контролем по индикаторам, расположенным на лицевых панелях установки и эталонного счетчика;
    - при управлении с ПК по последовательному интерфейсу с помощью программного обеспечения «Тест-СОФТ».
  • Обеспечивает возможность поверки счетчиков с шунтами в качестве датчиков тока.
  • Позволяет проводить в автоматическом режиме следующие испытания счетчиков:
    - определение погрешности в заданных точках;
    - проверка отсутствия самохода;
    - проверка порога чувствительности;
    - проверка постоянной счетчика;
    - проверка счетного механизма;
    - определение дополнительных погрешностей при изменении напряжения и частоты сети;
    - определение дополнительных погрешностей при наличии гармоник в цепях тока и напряжения.
Технические характеристики
Наименование технической характеристики

Значение технической характеристики

Примечание

 Диапа-зон

Дискретность задания

 Допускаемое отклонение
Действующее (среднеквадратическое) значение переменного тока, А

от 0,01 до 120

0,001

0,5 %

в диапазоне токов 0,25А…120А

Действующее (среднеквадратическое) значение переменного напряжения UФ (UЛ), В

от 0 до 300/520

0,01

0,5 %

в диапазоне напряжения 40/70 В … 300/520 В
Фазовый угол между током и напряжением 1-ой гармоники одной фазы, градус

от 0 до 360

0,1

2


Частота основной переменного тока, Гц

от 45 до 65

0,01


Выходная мощность установки на каждый поверяемый счетчик по каждой фазе, не менее, ВА:
• в цепи тока (при токе100А):
- с развязывающими ТТ;
- без развязывающих ТТ;
• в цепи напряжения




60
35
15



Суммарная выходная мощность установок по каждой фазе (с кол-ом мест 6/16/32)

(650/ 1500 / - )
(350/ 650 /1500)
(100/ 240 /400)

Метрологические характеристики
Вид погрешности измеряемых параметров электрической энергии

Диапазоны измерений



Пределы и вид допускаемой основной погрешности

НЕВА-Тест 6303 0.05  НЕВА-Тест 6303 0.1
Основная относительная погрешность измерения среднеквадратических значений тока IФ, не более, %

50 мА<IФ<120 А

10 мА<IФ<50 мА

± 0,1
± 0,2

Основная относительная погрешность измерения среднеквадратических значений напряжения UФ (UЛ), %

40/70<UФ/UЛ<480/830 В

10/17<UФ/UЛ<40/70 В


± 0,1

± 0,15


Абсолютная погрешность измерения частоты сети, не более, Гц

от 45 до 65 Гц

0,05

Абсолютная погрешность измерения коэффициента активной мощности, не более

от 0,5L до 0,5 C

0,005
