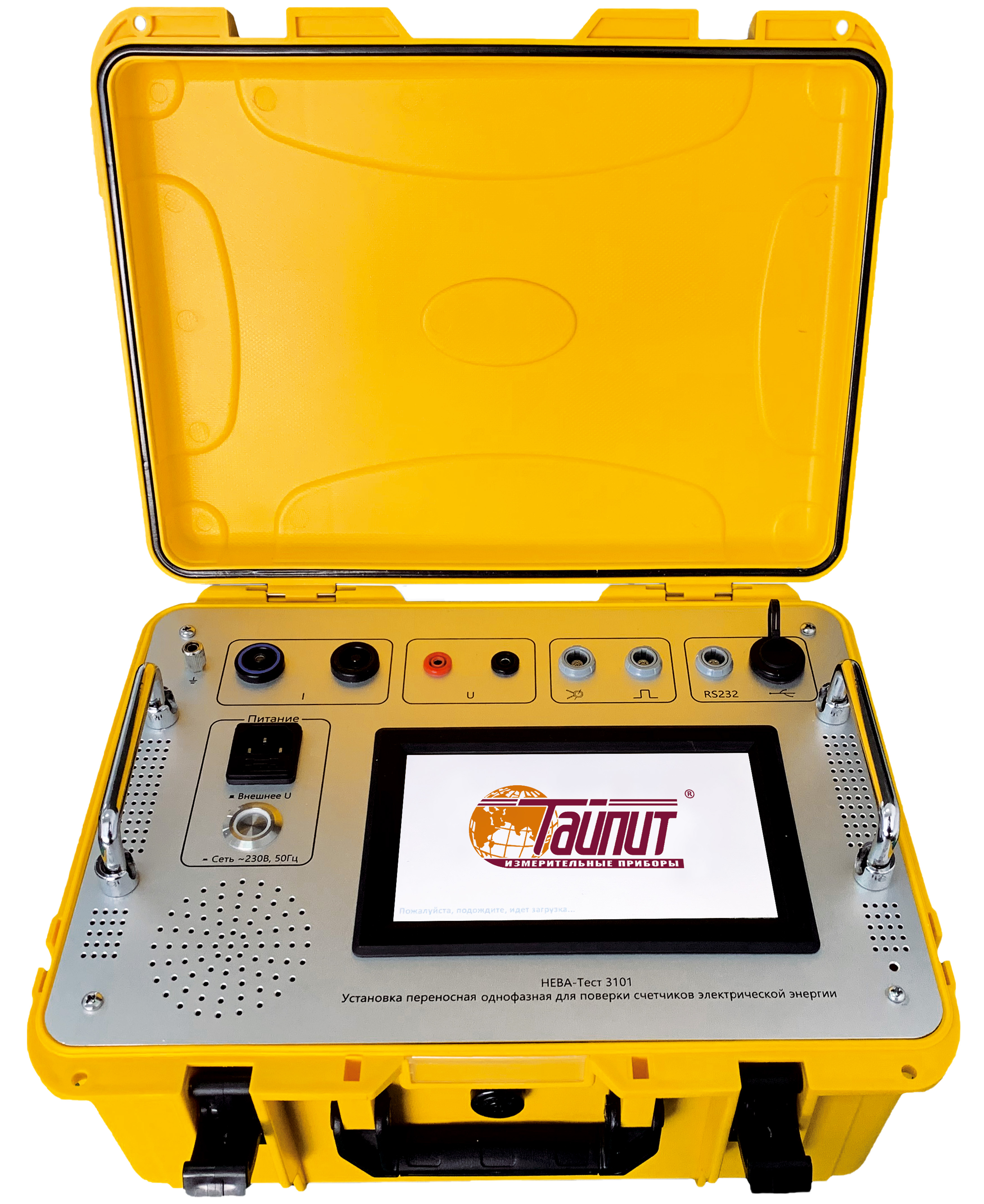

НЕВА-Тест 3101
Однофазная переносная установка
Переносная поверочная установка для автоматизированной поверки счетчиков электроэнергии в лабораторных условиях и на местах эксплуатации. Установка предназначена для регулировки, калибровки и поверки однофазных средств измерения (СИ) активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности.
-
№ 88695-23
Гос. реестр
-
0,1 и 0,2
Класс точности
-
3 года
Межповерочный интервал
-
10 лет
Срок службы
-
1 год
Гарантии
-
~7 кг
Вес
| Параметры генератора испытательных сигналов | ||
| Значение | ||
|
Диапазон задания действующего (среднеквадратического) значения переменного тока (I) с дискретностью задания 0.001, А
|
от 0.005 до 100.00 |
|
|
Диапазон задания действующего (среднеквадратического) значения переменного напряжения (U) с дискретностью задания 0.01, В
|
от 10 до 300 |
|
|
Диапазон задания фазового угла между током и напряжением 1-ой гармоники с дискретностью задания 0.01, градус |
от 0 до 360 |
|
|
Диапазон задания частоты 1-й гармоники переменного тока с дискретностью задания 0.01, Гц |
от 40 до 70 |
|
| Измеряемые параметры электрической энергии |
Значение |
|
|
Встроенный ИТТ |
Внешние ТК |
|
|
Диапазон измерения среднеквадратического значения переменного тока, А |
от 0.005 до 100.00 |
от 0.01Iн до 1.2Iн |
|
Пределы основной относительной погрешности измерения среднеквадратического значения переменного тока, % |
± 0.1 (0,05 А < I < 100 А) |
± 0.1 (0,05 А < I < 100 А); |
|
Диапазон измерения среднеквадратического значения напряжения переменного тока, В |
от 10 до 300 |
|
| Пределы основной относительной погрешности измерения среднеквадратического значения напряжения переменного тока, % |
± 0.1 |
|
|
Диапазон измерения частоты сети, Гц |
от 40 до 70 |
|
|
Пределы допускаемой абсолютной погрешности измерения частоты сети, Гц |
±0.01 |
|
|
Пределы допускаемой основной абсолютной погрешности измерения угла между током и напряжением 1-ой гармоники, градус |
±0.05 |
±0.2 |
|
Пределы основной относительной погрешности измерения активной энергии и активной мощности в диапазоне напряжений от 40 до 230 В, %: 0.5 < |cos ϕ| < 1.0 |cos ϕ| = 1.0 0.25 < |cos ϕ| < 0.5 |
± 0.1 (0.05 < I < 100 А);
± 0.2 (0.005 < I < 0.05 А);
± 0.2 (0.05 < I < 100 А).
|
± 0,2 (0.1Iн < I < 1.2Iн); ± 0,5 (0.01Iн < I < 0.1Iн); ± 0,5 (0.1Iн < I < Iн). |
|
Пределы допускаемой основной относительной погрешности измерений, полной электрической мощности и энергии, % |
±0.2 (0,05 А < I < 100 А) |
±0.2 (0,05 А < I < 100 А); ± 0,2 (0.1Iн ≤ I < 1.2Iн); ± 0,5 (0.01Iн ≤ I < 0.1Iн). |
|
Пределы основной относительной погрешности измерения реактивной энергии и реактивной мощности в диапазоне напряжений от 40 до 230 В, %: 0.5 < | sin ϕ| < 1.0 | sin ϕ| = 1.0 0.25 < | sin ϕ| < 0.5 |
± 0.2 (0.05 < I < 100 А); ± 0.4 (0.005 < I < 0.05 А);
± 0.4 (0.05 < I < 100 А) |
± 0,2 (0.1Iн < I < 1.2Iн); ± 0,5 (0.01Iн < I < 0.1Iн); ± 0,5 (0.1Iн < I < Iн) |
|
Нормальные условия измерений:
|
от 15 до 25
от 30 до 80
от 84 до 106.7 |
|
Примечание:
Прибор позволяет производить задание и индикацию гармонических составляющих в сигналах тока и напряжения, а также углов сдвига фаз между гармоническими составляющими сигналов.
