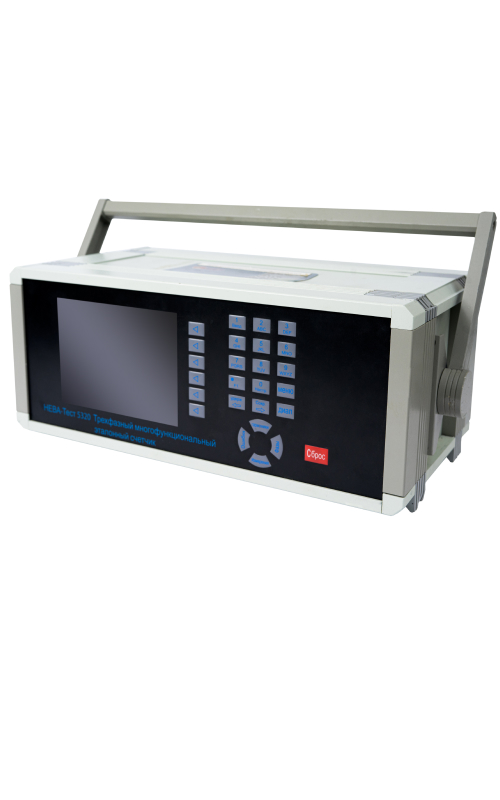

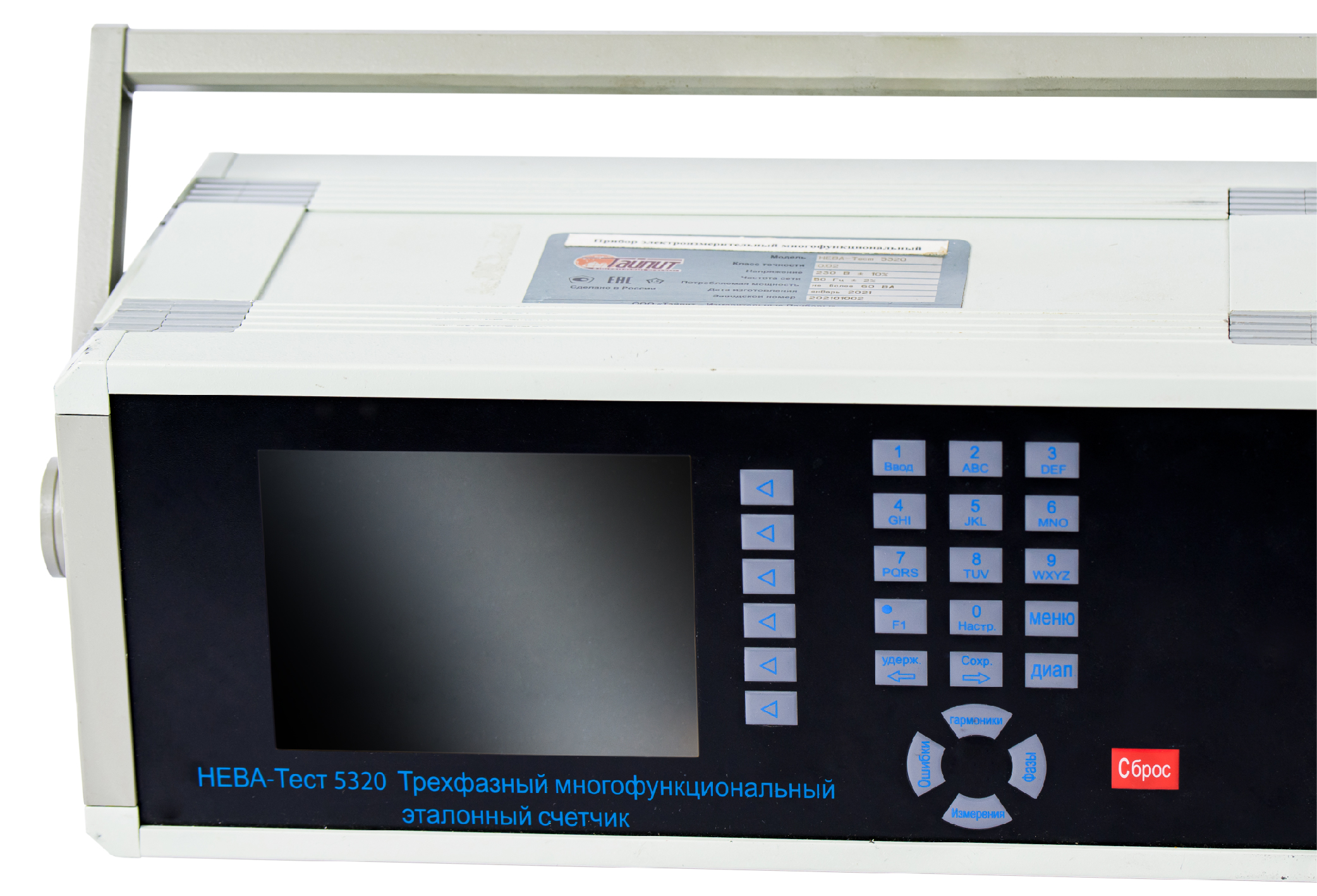

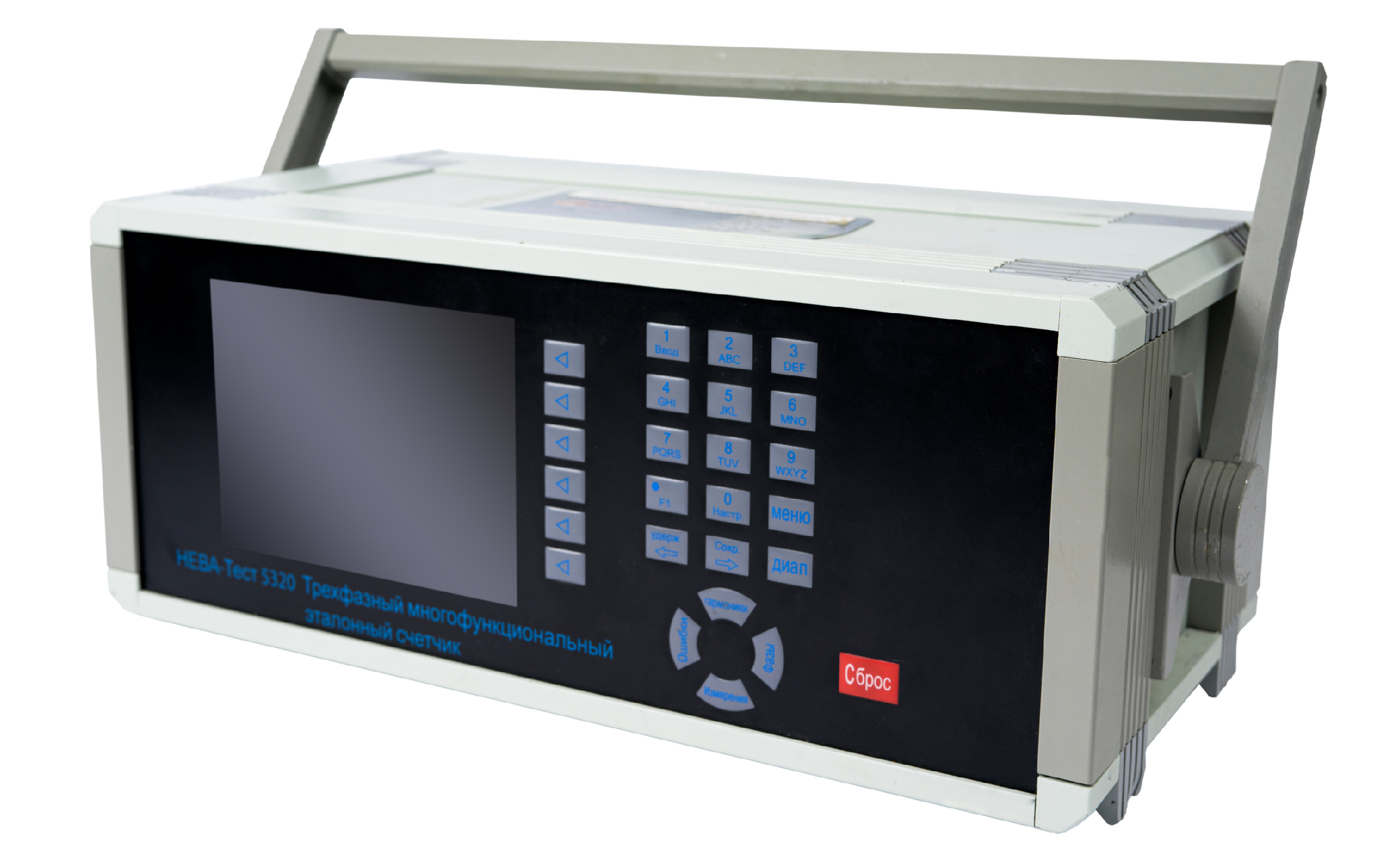

НЕВА-Тест 5320
Прибор электроизмерительный многофункциональный
Эталонный счетчик НЕВА-Тест 5320 может быть использован автономно, в сочетании с ПК, расширяющим его функциональные возможности, а также в составе специализированных и универсальных поверочных установок. Прибор для измерений электроэнергетических величин НЕВА-Тест 5320 рекомендован к применению в метрологических лабораториях крупных промышленных предприятиях, энергосистем и ЦСМ.
-
№ 84003-21
Гос. реестр
-
0,02
Класс точности
-
1 год
Межповерочный интервал
Области применения: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерения электроэнергетических величин.
Назначение: для калибровки и поверки следующих эталонных и рабочих средств измерений электроэнергетических величин:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- фазометров и частотомеров;
- электроизмерительных приборов (вольтметров, амперметров) и измерительных преобразователей напряжения и тока в промышленной области частот.
Наименование характеристики |
Значение |
Диапазон измерений напряжения |
от 1 до 560 |
Допускаемая основная относительная погрешность измерений напряжения, %
где Uн - номинальное значение диапазона напряжения |
±[0,02+0,004(1,2Uн/U-1)] |
Диапазон измерений, действующего значения переменного тока, А |
от 0,001 до 120 |
Допускаемая основная относительная погрешность измерений тока, %
где Iн - номинальное значение токового диапазона |
±[0,02+0,004(1,2Iн/I-1)] |
Диапазон измерений частоты, Гц |
от 40 до 70 |
Допускаемая основная абсолютная погрешности измерений частоты, Гц |
±0,001 |
Допускаемая основная абсолютная погрешность измерений угла сдвига фаз |
±0,025
|
Допускаемая основная относительная погрешность измерений, активной электрической мощности и энергии, %:
|
0,015 |
Допускаемая основная относительная погрешность измерений, реактивной электрической мощности и энергии, %:
|
0,04 |
Габаритные размеры, мм - высота - ширина - глубина |
155 400 230 |
Масса, кг |
8,5 |
Среднее время наработки на отказ, ч |
50 000 |
Средний срок службы, лет |
10 |
