Главная Продукция Метрологическое оборудование Стационарные поверочные установки

Стационарные
поверочные установки

Стационарные поверочные установки предназначены для регулировки, калибровки и поверки средств измерения (СИ) активной, реактивной, полной мощностей и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности:

  • однофазных и трехфазных счетчиков активной и реактивной электрических энергий;
  • однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощностей;
  • энергетических фазометров, частотомеров и измерителей коэффициента мощности;
  • вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.

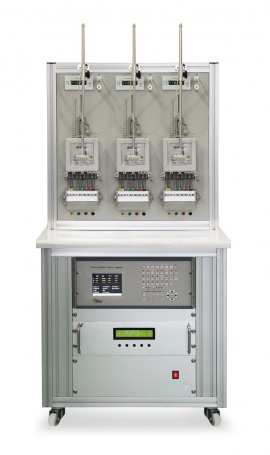

Стационарные установки

Область применения поверочных установок

Комплектация поверочных и испытательных лабораторий, а также предприятий, изготавливающих и ремонтирующих средства измерений электроэнергетических величин.

Поверочная установка может быть использована автономно и в сочетании с персональным компьютером (ПК), расширяющим ее функциональные возможности.

Установки оснащены:

  • трехфазными развязывающими токовыми трансформаторами (для поверки счетчиков, не имеющих гальванической развязки между цепями тока и напряжения, например, с возможностью поверки шунтовых счетчиков);
  • интерфейсами RS-232 или RS-485, позволяющими проводить проверку работоспособности интерфейсов поверяемых средств измерения (СИ), а также проверку функции записи параметров в память поверяемых СИ;
  • блоком для поверки точности хода часов поверяемых СИ.

Установки выпускаются в различных конструктивных вариантах, в зависимости от размера стенда и количества устройств навески для подключения поверяемых СИ.

В зависимости от метрологических характеристик используемого эталонного средства измерения установки выпускаются в различных вариантах исполнения.

Эталонный счетчик

В поверочной установке для калибровки измерительных приборов используется эталонный счетчик (метод сравнения). Он определяет напряжение и ток в широком диапазоне.

Величины заданных напряжений измеряются эталонным счетчиком с помощью резистивных делителей, подключенных параллельно вторичным обмоткам трансформатора напряжения. Величина протекающего в последовательной цепи тока определяется датчиками тока, представляющими собой измерительные токовые трансформаторы. Сигналы с датчиков поступают на вход цифро-аналогового преобразователя, где переводятся в цифровой код, который считывается контроллером.

По измеренным значениям токов, напряжений и сдвига фаз вычисляется фиктивная мощность, действующая в измерительном канале.

В режиме поверки установки ток и напряжение от внешнего источника фиктивной мощности подаются на эталонный счетчик через присоединительную колодку. Значение измеренной мощности передается на испытательный выход установки поверочной в виде последовательности импульсов, частота которых определяется постоянной счетчика.

Для получения информации о стоимости оборудования необходимо обратиться в Отдел продаж метрологического оборудования Нева-Тест:
Тел.: + 7 (812) 326 10 90 доб. 2162
E-mail: g.burcev@taipit.ru
