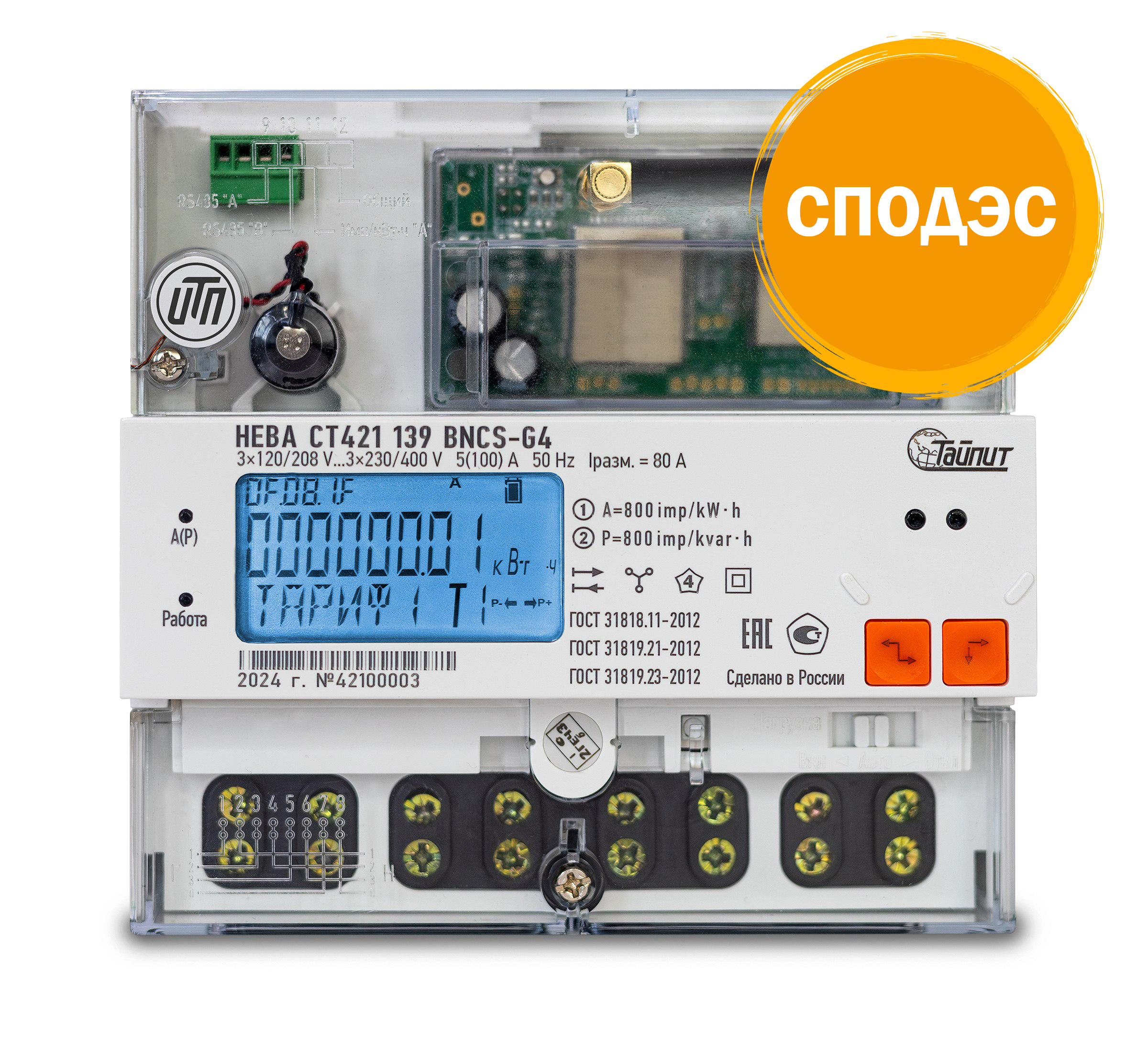

НЕВА СТ421 Трехфазный многофункциональный малогабаритный счетчик, <b>IP51</b>

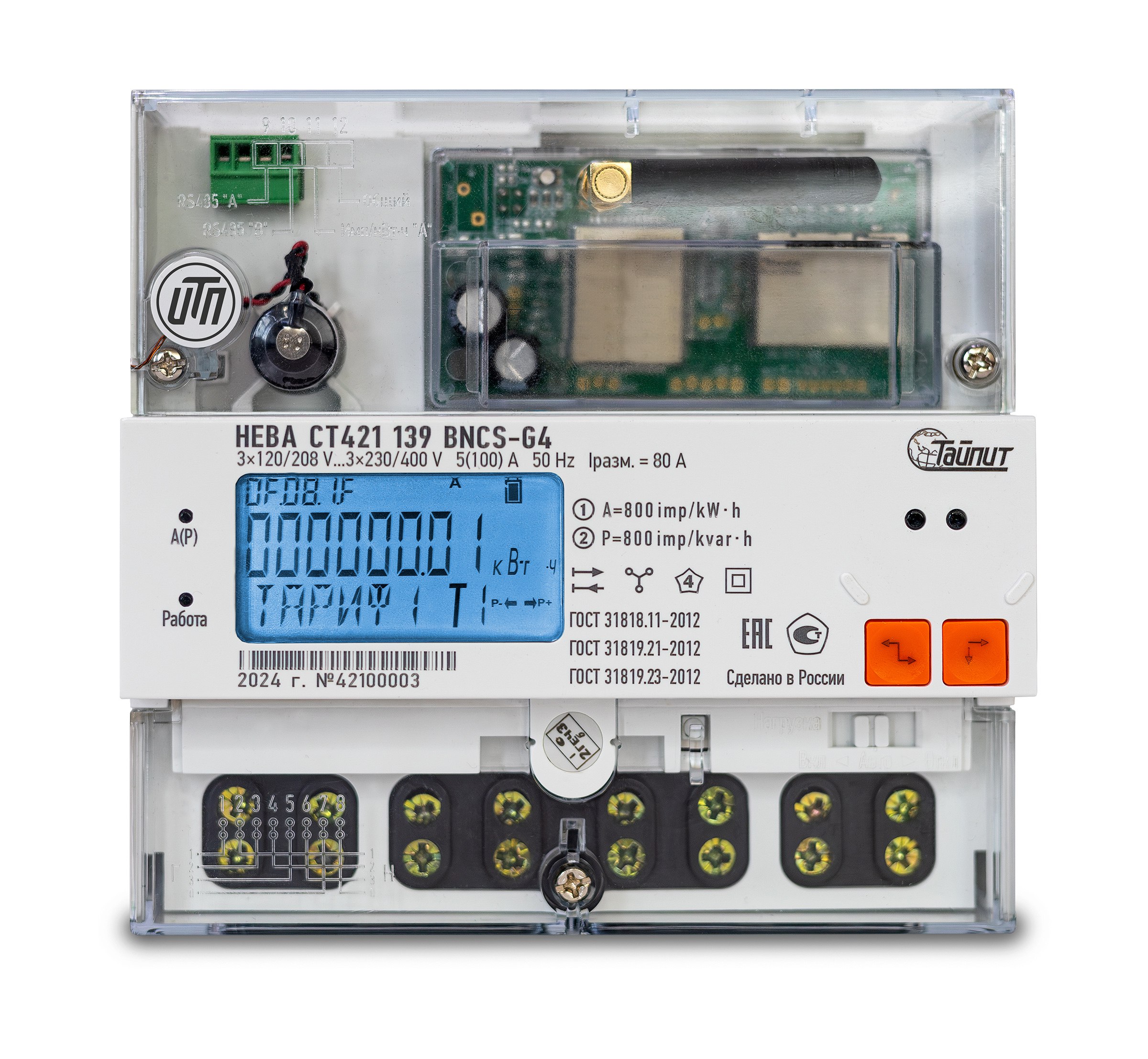

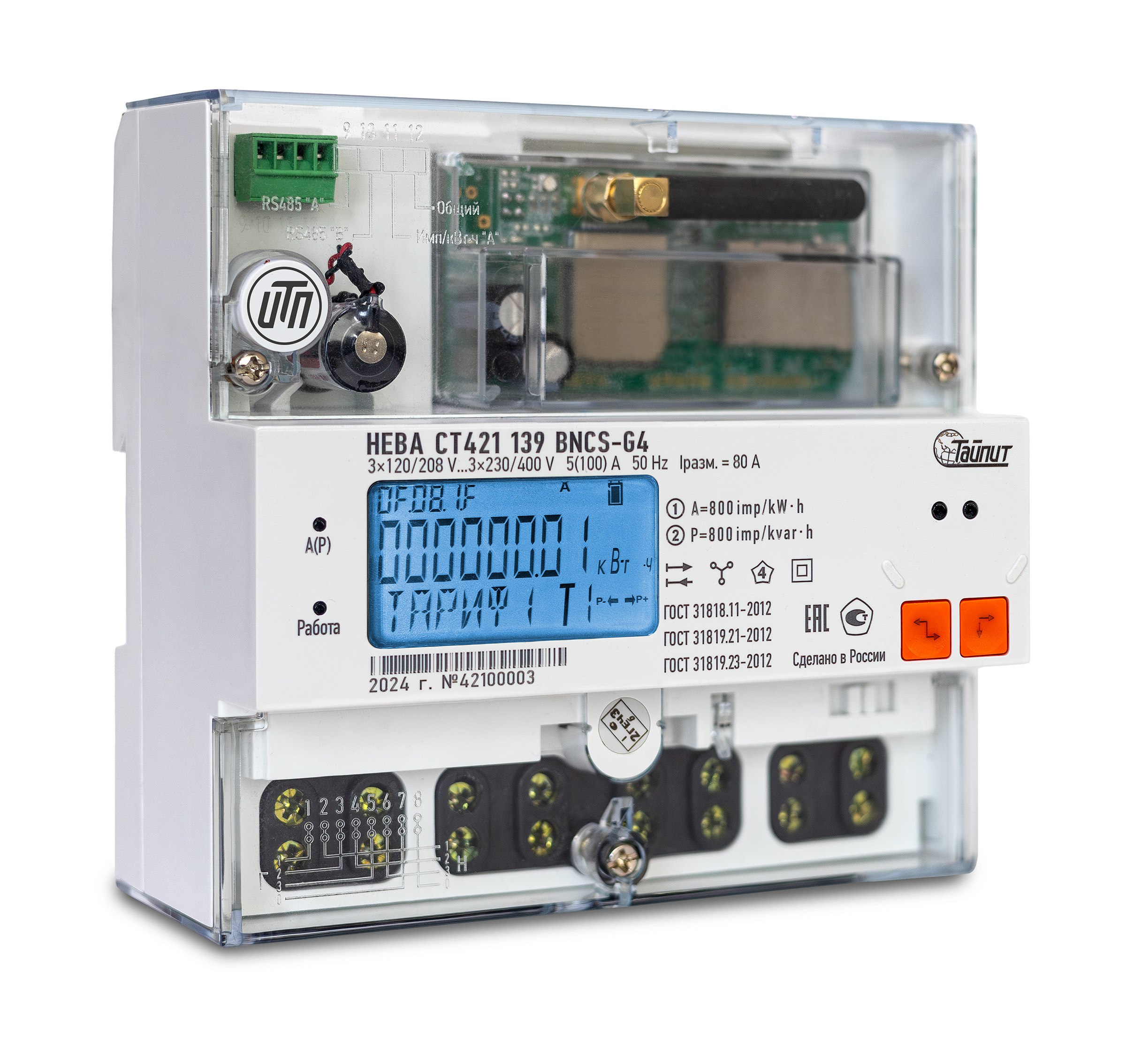

НЕВА СТ421
Трехфазный многофункциональный малогабаритный счетчик, IP51

Применение: В бытовом и промышленном секторах для измерения потребленной электроэнергии в трехфазной электрической сети (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи и т.п).
Назначение: Для измерения и учета активной и реактивной энергии в трехфазных двухпроводных цепях переменного тока дифференцированно по временным зонам суток, активной энергии в двух направлениях и реактивной энергии (индуктивной и емкостной). Может использоваться в качестве первичного датчика в АСКУЭ, информация с которого считывается по интерфейсам.
Исполнения с интерфейсами: GPRS/LTE Cat.1,GPRS/NB-IoT, LoRaWAN, RS-485, PLC/RF, RF(ZigBee)
Счетчик совместим с устройством сбора и передачи данных УСПД НЕВА V02.
Наличие унифицированного модуля связи согласно СТО ПАО Россети
Интерфейс RS-485 с питанием от встроенного блока питания.

хит new

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счетчика
30 лет

Средний срок службы

Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038-2011, ГОСТ МЭК 61107-2011, ГОСТ 28906–91, ТАСВ.411152.007 ТУ

Технические характеристики

Оснащение

Сменный коммуникационный модуль
Оптический порт по IEC 61107-2011
Датчик магнитного поля (два шунта)
Электронные пломбы крышки клеммной колодки, коммуникационного отсека и корпуса
Оптический и электрический испытательные выходы активной энергии с возможностью переключения в режим проверки точности измерения реактивной энергии или точности хода часов
Подсветка ЖК-индикатора
Встроенный расцепитель нагрузки, обеспечивающий возможность отключения нагрузки командой по интерфейсу либо при превышении установленных порогов напряжения, мощности, энергии, тока и т. д. в зависимости от установленного режима, согласно ГОСТ Р 58940-2020
Интерфейс RS-485 с питанием от встроенного блока питания
Переключатель коммутационного аппарата для возможности фиксации встроенного расцепителя в положениях: «отключено», «включено» и «авто»
Корпус из стеклонаполненного поликарбоната со степенью защиты IP51

Особенности

Полное соответствие требованиям, предъявляемым к протоколам обмена с компонентами интеллектуальных систем учета
Протокол обмена данными СПОДЭС 4.0
Измерение параметров качества электроэнергии - положительное и отрицательное отклонение напряжения, отклонение частоты, провалы напряжения и перенапряжения в соответствии с ГОСТ 32144-2013. Методы измерения по ГОСТ 30804.4.30-2013, класс S
Система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
Возможность установки сменных коммуникационных модулей
Возможность замены батареи без снятия пломб со знаком метрологической поверки
Гибкая система формирования профилей измеряемых величин

Измерение и хранение в памяти измеренных значений

Счетчики в зависимости от исполнения обеспечивают учет и хранение измеренных значений: активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной энергии по квадрантам с I по IV нарастающим итогом суммарно и по тарифам, в соответствии с тарифным расписанием, энергии потерь в линии

Измерение параметров сети

Мощности активной, реактивной и полной
Среднеквадратических значений тока в цепи фазного и нулевого провода
Среднеквадратического значения напряжения
Частоты сети
Коэффициентов активной и реактивной (tgφ – отношение реактивной мощности к активной) мощностей
Параметров качества электроэнергии – положительное и отрицательное отклонение напряжения, отклонение частоты, провалы напряжения и перенапряжения в соответствии с ГОСТ 32144-3013. Методы измерения по ГОСТ 30804.4.30-2013, класс S

Сохранение в журнале событий даты и времени

Связанных с напряжениями: начала/окончания перенапряжений и провалов, прерывания/восстановления напряжения;
Связанных с токами: начала/окончания изменения перетока мощности, начала/окончания небаланса токов в фазном и нулевом проводах, начала/окончания превышения тока;
Программирования счетчика;
Связанных с включением/выключением счетчика, реле нагрузки;
Внешних воздействий, в том числе дату и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение), вызывающее недопустимое отклонение метрологических характеристик счетчика;
Связи со счетчиком;
Контроля доступа: попытка несанкционированного доступа, нарушение требований протокола, нарушение целостности программного обеспечения счетчика;
Самодиагностики;
Превышения лимита активной мощности;
Превышения лимита активной энергии;
Превышения коэффициента реактивной мощности (tgφ);
Отклонения параметров качества сети;
Телесигнализации;
Коррекции времени (с указанием времени до и после коррекции);
На начало года;
Выхода тангенса за порог на часовом интервале;
Превышения лимита активной мощности;
Превышения лимита активной энергии.

Технические характеристики

Класс точности акт./реакт.	1/2;1/1
Номинальное напряжение, В	3х120/208 и 3х230/400; 3х230/400
Рабочий диапазон фазных напряжений, В	от 3х90/156 до 3х264/460; от 3х172/300 до 3х264/460
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (макс.) ток, А	5(60); 5(80); 5(100); 10(100)
Разрядность показаний	6+2
Количество тарифов	4
Количество тарифных зон суток	48
Количество сезонов	12
Количество исключительных дней	32
Количество универсальных профилей	16
Количество суточных профилей	24
Количество месячных профилей	32
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов при отсутствии напряжения питания, с/сут.	±1 при номинальной t°
Температурный коэффициент точности хода часов не более, с·ºС	0, 0015
Тарификация на каждый день недели	раздельная
Скорость обмена, Бод программируемая	300, ..., 115200
Протокол обмена	СПОДЭС 4.0
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013	Класс S
Макс. площадь сечения проводников, мм2	50
Рабочий диапазон температур, °С	-50...+70

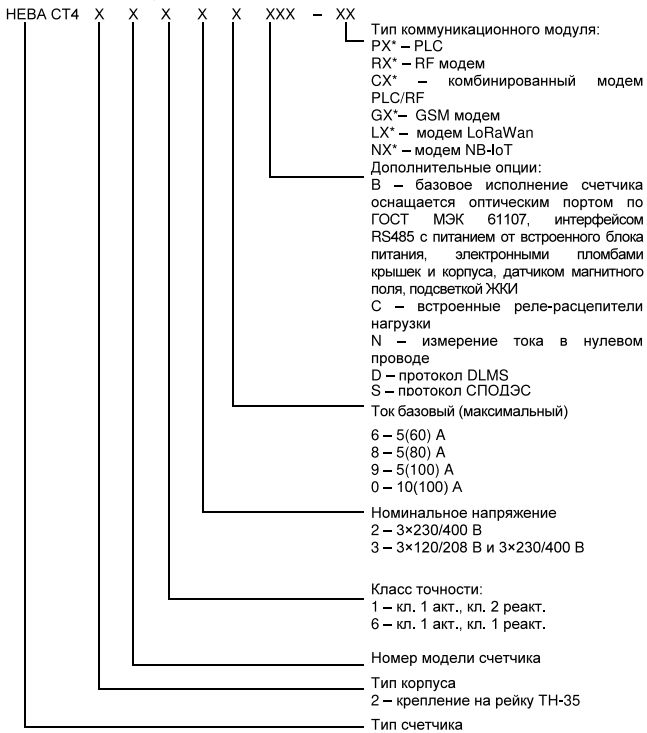

Структура условного обозначения счетчиков

X – номер модели коммуникационного модуля

** - базовое исполнение
оснащено интерфейсом RS-485 с питанием от встроенного блока питания, электронными
пломбами крышки клеммной колодки, корпуса и отсека коммуникационных модулей,
датчиком магнитного поля, подсветкой ЖКИ

Варианты исполнения

НЕВА СТ421 120 BCNS – XX
НЕВА СТ421 129 BCNS – XX
НЕВА СТ421 128 BCNS – XX
НЕВА СТ421 126 BCNS – XX

НЕВА СТ421 130 BCNS – XX
НЕВА СТ421 139 BCNS – XX
НЕВА СТ421 138 BCNS – XX
НЕВА СТ421 136 BCNS – XX

НЕВА СТ421 620 BCNS – XX
НЕВА СТ421 629 BCNS – XX
НЕВА СТ421 628 BCNS – XX
НЕВА СТ421 626 BCNS – XX

НЕВА СТ421 630 BCNS – XX
НЕВА СТ421 639 BCNS – XX
НЕВА СТ421 638 BCNS – XX
НЕВА СТ421 636 BCNS – XX

НЕВА СТ421 120 BCS – XX
НЕВА СТ421 129 BCS – XX
НЕВА СТ421 128 BCS – XX
НЕВА СТ421 126 BCS – XX

НЕВА СТ421 130 BCS – XX
НЕВА СТ421 139 BCS – XX
НЕВА СТ421 138 BCS – XX
НЕВА СТ421 136 BCS – XX

НЕВА СТ421 620 BCS – XX
НЕВА СТ421 629 BCS – XX
НЕВА СТ421 628 BCS – XX
НЕВА СТ421 626 BCS – XX

НЕВА СТ421 630 BCS – XX
НЕВА СТ421 639 BCS – XX
НЕВА СТ421 638 BCS – XX
НЕВА СТ421 636 BCS – XX

Где XX- тип коммуникационного модуля согласно структуре условного обозначения

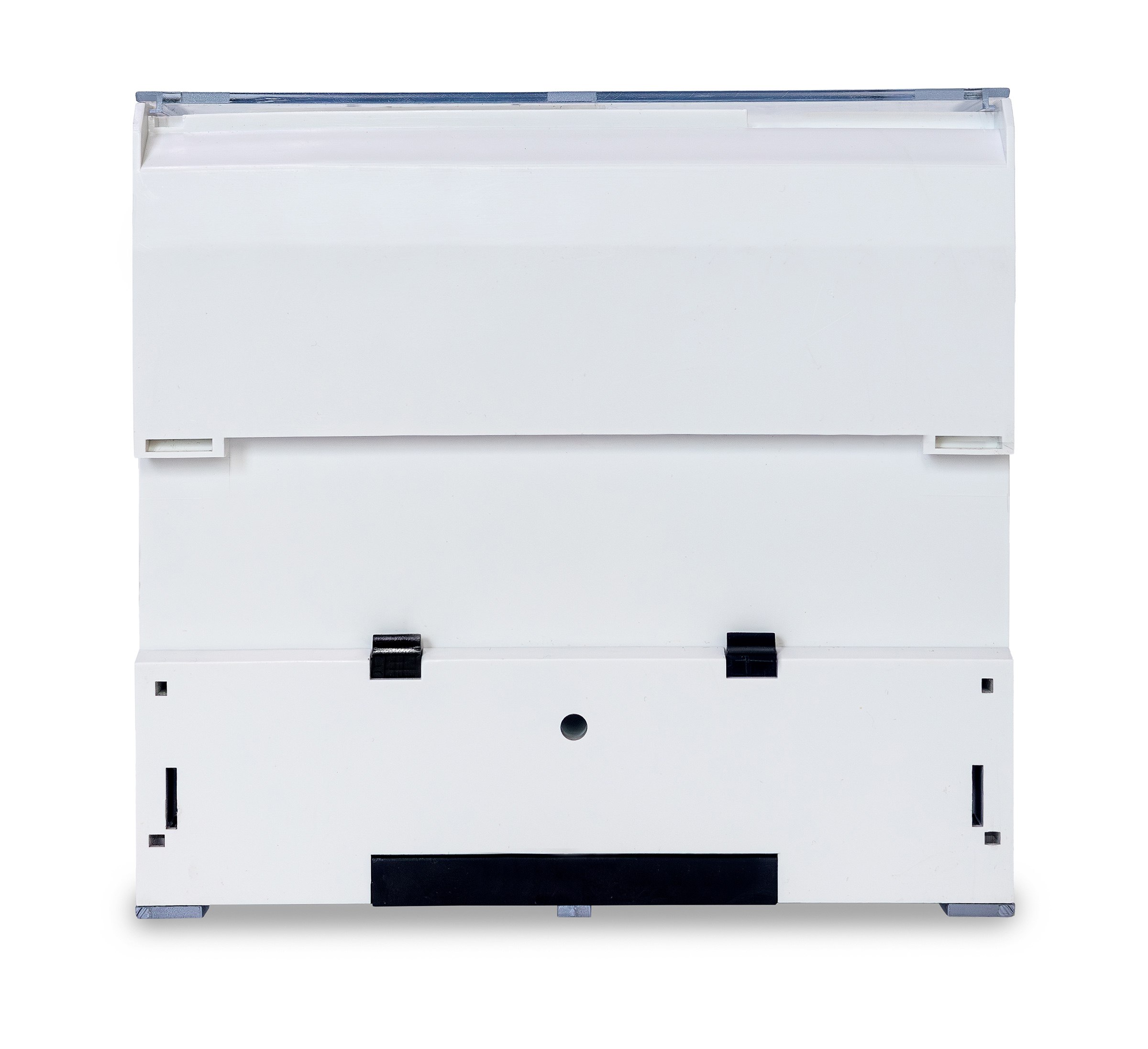

Упаковка и размеры

Габаритные размеры (ВхШхГ), мм - 136×144×67
Масса, кг - 1,0
Способ крепления - ТН-35
Размеры индивидуальной упаковки, мм - 170×170×90
Кол-во индивид. упаковок в транс. коробке, шт. - 16
Размеры транспортной коробки, мм - 360×360×360
Объем транспортной коробки, м3 - 0,046

Документация и ПО

Документы для всего типа средств измерений

Эксплуатационная документация

Программное обеспечение

Счетчики электрической энергии трехфазные многофункциональные НЕВА СТ421 функционируют под управлением встроенного программного обеспечения: «Встроенное ПО для счетчиков электрической энергии НЕВА СТ421» (далее – ВПО).

ВПО предназначено для:

1) организации измерения параметров потребления в трехфазной четырехпроводной сети и параметров сети в фазных и нулевом проводниках;

2) отсчета текущего времени;

3) фиксации данных и различных событий в памяти счетчика, в том числе дифференцированно по времени;

4) вывода информации из памяти прибора на ЖКИ;

5) управления выводом информации на ЖКИ двумя кнопками;

6) контроля за состоянием счетчика;

7) обмена данными: по оптическому и электрическим интерфейсам (RS-485 и порт модема);

8) управления подачей мощности в нагрузку (размыкание/замыкание контактов встроенного расцепителя);

9) выдачи импульсов на испытательные выходы (оптический и электрический) для осуществления метрологической поверки.

ВПО состоит из:

1) метрологически значимой части, с защитой от перезаписи, которая осуществляет измерение параметров с входных датчиков и их обработку;

2) интерфейсной (метрологически незначимой) части, которая осуществляет сохранение всех данных в памяти, управление встроенным расцепителем, передачу данных по интерфейсам связи, вывод данных на ЖКИ.

ВПО устанавливается в счетчик на заводе-изготовителе и не требует дополнительных действий со стороны пользователя.

Стоимость ВПО для счетчиков электрической энергии НЕВА СТ421 является договорной.
