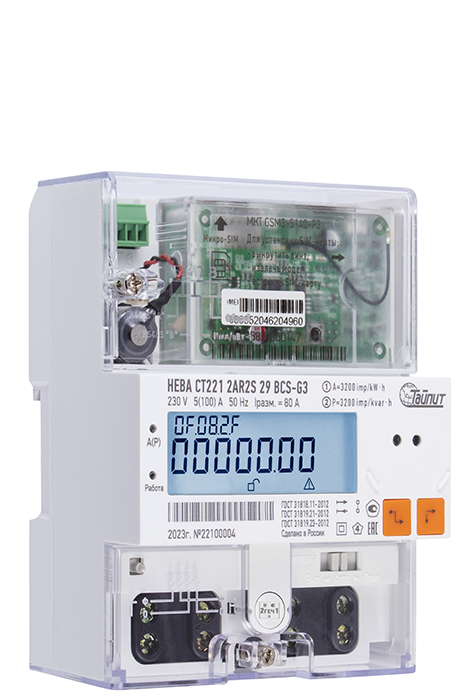

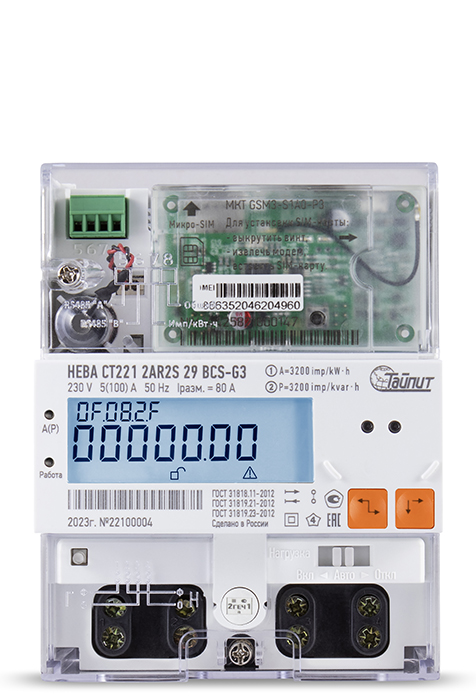

НЕВА СТ221
Однофазный многофункциональный малогабаритный счетчик

Применение: В бытовом и промышленном секторах для измерения потребленной электроэнергии в однофазной электрической сети (производственные и коммерческие предприятия, жилые и общественные здания, коттеджи, дачи, гаражи и т.п).
Назначение: Для измерения и учета активной и реактивной энергии в однофазных двухпроводных цепях переменного тока дифференцированно по временным зонам суток, активной энергии в двух направлениях и реактивной энергии (индуктивной и емкостной). Может использоваться в качестве первичного датчика в АСКУЭ, информация с которого считывается по интерфейсам.
Исполнения с интерфейсами: RS-485, NB-IoT/GPRS, LoRaWAN, RF (ZigBee), PLC.

хит new

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счетчика
30 лет

Средний срок службы

Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038-2011, ГОСТ МЭК 61107-2011, ГОСТ 28906–91, 26.51.63-014-67505146-2022 ТУ

Технические характеристики

Оснащение

Сменный коммуникационный модуль
Оптический порт по ГОСТ IEC 61107-2012
Два датчика тока (два шунта)
Датчик магнитного поля
Электронные пломбы крышки клеммной колодки, коммуникационного отсека и корпуса
Оптический и электрический испытательные выходы активной энергии с возможностью переключения в режим проверки точности измерения реактивной энергии или точности хода часов
Индикатор функционирования
Подсветка ЖК-индикатора
Встроенный расцепитель нагрузки, обеспечивающий возможность отключения нагрузки командой по интерфейсу либо при превышении установленных порогов напряжения, мощности, энергии, тока и т. д. в зависимости от установленного режима, согласно ГОСТ Р 58940-2020
Интерфейс RS-485 с питанием от встроенного блока питания
Переключатель коммутационного аппарата для возможности фиксации встроенного расцепителя в положениях: «отключено», «включено» и «авто»
Корпус из стеклонаполненного поликарбоната со степенью защиты IP51

Особенности

Полное соответствие требованиям, предъявляемым к протоколам обмена с компонентами интеллектуальных систем учета

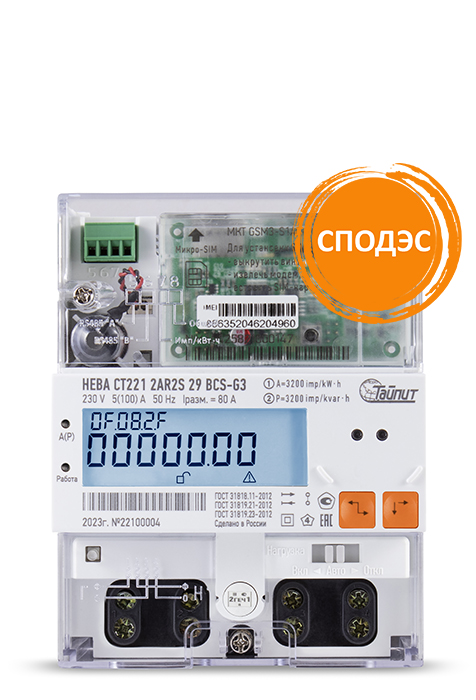

Протокол обмена данными СПОДЭС 3.0
Измерение параметров качества электроэнергии - положительное и отрицательное отклонение напряжения, отклонение частоты, провалы напряжения и перенапряжения в соответствии с ГОСТ 32144-2013. Методы измерения по ГОСТ 30804.4.30-2013, класс S
Система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
Возможность установки сменных коммуникационных модулей
Возможность замены батареи без снятия пломб со знаком метрологической поверки
Гибкая система формирования профилей измеряемых величин

Измерение и хранение в памяти измеренных значений

Счетчики в зависимости от исполнения обеспечивают учет и хранение измеренных значений: активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной энергии по квадрантам с I по IV нарастающим итогом суммарно и по тарифам, в соответствии с тарифным расписанием, энергии потерь в линии

Измерение параметров сети

Мощности активной, реактивной и полной
Среднеквадратических значений тока в цепи фазного и нулевого провода
Среднеквадратического значения напряжения
Частоты сети
Коэффициентов активной и реактивной (tgφ – отношение реактивной мощности к активной) мощностей
Параметров качества электроэнергии – положительное и отрицательное отклонение напряжения, отклонение частоты, провалы напряжения и перенапряжения в соответствии с ГОСТ 32144-3013. Методы измерения по ГОСТ 30804.4.30-2013, класс S

Сохранение в журнале событий даты и времени

Связанных с напряжениями: начала/окончания перенапряжений и провалов, прерывания/восстановления напряжения;
Связанных с токами: начала/окончания изменения перетока мощности, начала/окончания небаланса токов в фазном и нулевом проводах, начала/окончания превышения тока;
Программирования счетчика;
Связанных с включением/выключением счетчика, реле нагрузки;
Внешних воздействий, в том числе дату и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение), вызывающее недопустимое отклонение метрологических характеристик счетчика;
Связи со счетчиком;
Контроля доступа: попытка несанкционированного доступа, нарушение требований протокола, нарушение целостности программного обеспечения счетчика;
Самодиагностики;
Превышения лимита активной мощности;
Превышения лимита активной энергии;
Превышения коэффициента реактивной мощности (tgφ);
Отклонения параметров качества сети;
Телесигнализации;
Коррекции времени (с указанием времени до и после коррекции);
На начало года;
Выхода тангенса за порог на часовом интервале;
Превышения лимита активной мощности;
Превышения лимита активной энергии.

Технические характеристики

Класс точности акт./реакт.	1/2
Номинальное напряжение, В	230
Рабочий диапазон фазных напряжений, В	от 161 до 264
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (макс.) ток, А	5(60); 5(80); 5(100)
Разрядность показаний	5+2
Количество тарифов	4
Количество тарифных зон суток	48
Количество сезонов	12
Количество исключительных дней	32
Количество универсальных профилей	16
Количество суточных профилей	24
Количество месячных профилей	32
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов при отсутствии напряжения питания, с/сут.	±1 при номинальной t°
Температурный коэффициент точности хода часов не более, с·ºС	0, 0015
Тарификация на каждый день недели	раздельная
Скорость обмена, Бод программируемая	300, ..., 115200
Протокол обмена	СПОДЭС 3.0
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013	Класс S
Макс. площадь сечения проводников, мм2	50
Рабочий диапазон температур, °С	-40...+70

Структура условного обозначения счетчиков

* X – номер модели коммуникационного модуля

** - базовое исполнение
оснащено интерфейсом RS-485 с питанием от встроенного блока питания, электронными
пломбами крышки клеммной колодки, корпуса и отсека коммуникационных модулей,
датчиком магнитного поля, подсветкой ЖКИ

Варианты исполнения

НЕВА СТ221 2AR2S 29 BCS
НЕВА СТ221 2AR2S 29 BCS R2
НЕВА СТ221 2AR2S 29 BCS G3
НЕВА СТ221 2AR2S 29 BCS L1

Упаковка и размеры

Габаритные размеры (ВхШхГ), мм - 138×106×65
Масса, кг - 0,6

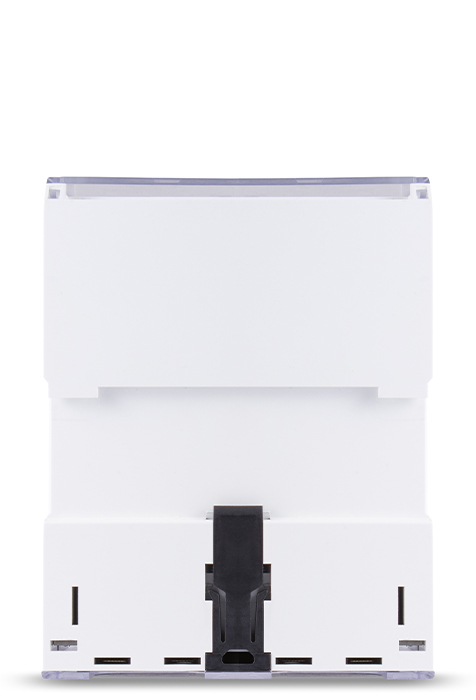

Способ крепления - ТН-35
Размеры индивидуальной упаковки, мм - 165×120×85
Кол-во индивид. упаковок в транс. коробке, шт. - 16
Размеры транспортной коробки, мм - 340×330×260
Объем транспортной коробки, м3 - 0,02917

Документация и ПО

Документы для всего типа средств измерений

Эксплуатационная документация

Программное обеспечение

1. Счетчики электрической энергии НЕВА СТ2 функционируют под управлением встроенного программного обеспечения (далее – ВПО) «Счетчик электрической энергии однофазный многофункциональный НЕВА СТ2»

ВПО счетчика электроэнергии предназначено для:

организации измерения параметров потребления в однофазной двухпроводной сети и параметров сети в фазном и нулевом проводниках;
отсчета текущего времени;
фиксации данных и различных событий в памяти ПУ, в том числе дифференцированно;
вывода информации из памяти прибора на ЖКИ;
управления выводом информации на ЖКИ двумя кнопками;
контроля за состоянием ПУ;
обмена данными: по оптическому и электрическим интерфейсам (RS-485 и порт модема);
управления подачей мощности в нагрузку (размыкание/замыкание контактов встроенного расцепителя);
выдачи импульсов на испытательные выходы (оптический и электрический) для осуществления метрологической поверки ВПО устанавливается в счетчик на заводе-изготовителе и не требует дополнительных действий со стороны пользователя.

Программное обеспечение состоит из:

метрологически значимой части, с защитой от перезаписи, которая осуществляет измерение параметров с входных датчиков и их обработку;
интерфейсной (метрологически незначимой) части, которая осуществляет сохранение всех данных в памяти, управление встроенным расцепителем, передачу данных по интерфейсам связи, вывод данных на ЖКИ. В ПУ реализована информационная модель по ГОСТ Р 58940-2020.

Управление режимами работы счетчика, а также изменение установок производится через конфигурационное ПО TPMeter.

Исключительное право на ВПО в соответствии со свидетельством о государственной регистрации программы для ЭВМ № 2023613750 принадлежит ООО «Тайпит-ИП».
