Радиомодуль-ретранслятор ZB-110S (ZB-210S)
ZB-110S (ZB-210S)

Является частью системы и осуществляет ретрансляцию данных между приборами учета, а также используется как выносной радиомодуль для подключения к счетчикам НЕВА с RS-485.

Описание

Радиомодуль-ретранслятор входит состав оборудования, необходимого для организации системы учета электроэнергии НЕВА 1 и может применяться для построения АСКУЭ для различных объектов: садоводства и частный сектор; многоквартирные дома; промышленные предприятия; предприятия энергетики.

RS-485

Интерфейсы
до 10 устройств

Подключение
IP65

Степень защиты
2 года

Гарантия

Радиомодуль-ретранслятор ZB-110S (ZB-210S)

Паспорт

Технические характеристики

Радиомодуль передает данные по радиоканалу на расстоянии до 300 м.

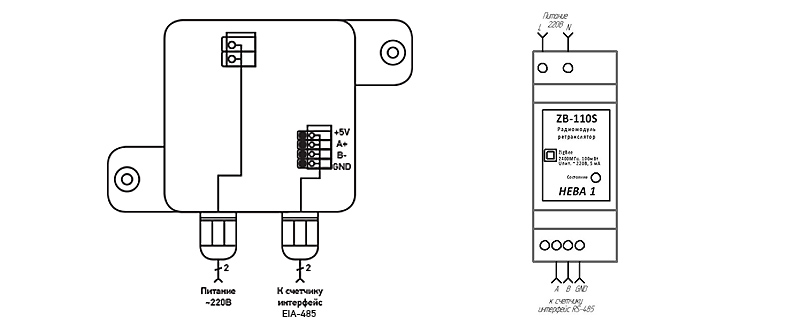

К радиомодулю можно подключать до 10 ПУ НЕВА по интерфейсу EIA-485.
Легкий монтаж, который занимает 5 минут.

Назначение

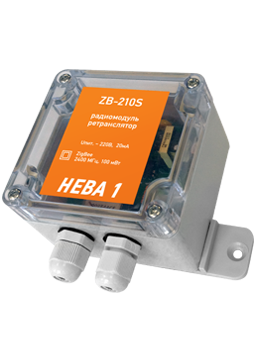

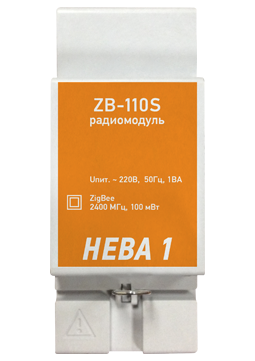

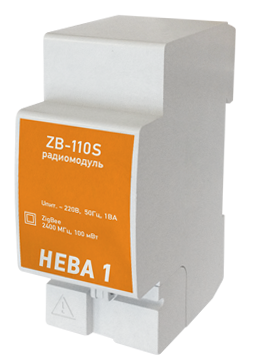

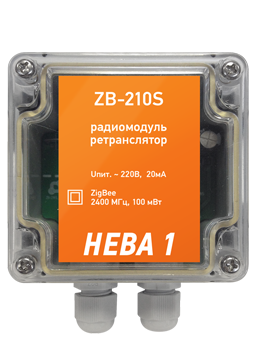

Внешний радиомодуль-ретранслятор представляет из себя роутер сети ZigBee 2,4ГГц, устанавливается снаружи счетчика (в исполнении ZB-110S – IP20) или снаружи металлического шкафа (в исполнении ZB-210S - IP65), а также снаружи зданий на фасадах или столбах (в исполнении ZB-210S - IP65).
Радиомодуль предназначен для осуществления ретрансляции сигнала в зонах неустойчивого приема ZigBee сигнала. Также применяется для подключения нескольких (до 10 устройств) счетчиков электроэнергии по интерфейсу RS-485 в сеть ZigBee.

Технические характеристики радиомодуля

Исполнение	ZB-110	ZB-210S
Электропитание: напряжение, В переменный ток, мА	220 5
Максимальный потребляемая мощность, Вт	1
Вес, не более, г	200
Интерфейс RS-485	да
Гальваническая изоляция интерфейса EIA-485	нет
Диапазон рабочих температур, °С	от -40 до +60
Грозозащита	нет
Габаритные размеры, ДхШхВ, мм	85х65х35	130х125х60
Степень защиты оболочек	IP20	IP65
