Радиомодуль-ретранслятор ZB-410S ZB-410S

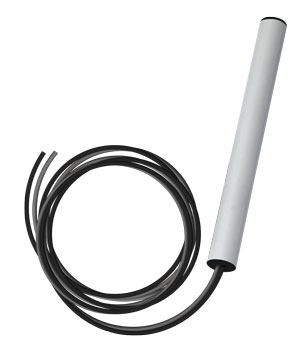

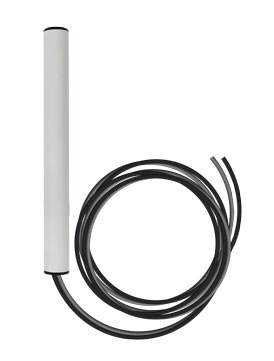

Радиомодуль-ретранслятор ZB-410S
ZB-410S

Является частью системы и осуществляет ретрансляцию данных между приборами учёта, а также используется как выносной радиомодуль для подключения к счётчикам НЕВА с RS-485.



Купить


Описание

Радиомодуль-ретранслятор входит состав оборудования, необходимого для организации системы учёта электроэнергии НЕВА 1 и может применяться для построения АСКУЭ для различных объектов: садоводства и частный сектор, многоквартирные дома, промышленные предприятия, предприятия энергетики.

  • RS-485

    Интерфейсы

  • до 10 устройств

    Подключение

  • IP54

    Степень защиты

  • 2 года

    Гарантия



Радиомодуль-ретранслятор ZB-410S
Технические характеристики
Внешний радиомодуль-ретранслятор представляет из себя координатор MESH 2.4ГГц (100мВт) устанавливается снаружи счётчика или снаружи металлического шкафа, а также снаружи зданий на фасадах или столбах.
Назначение
Радиомодуль предназначен для осуществления ретрансляции сигнала в зонах неустойчивого приема ZigBee сигнала. Также применяется для подключения нескольких (до 10 устройств) счётчиков электроэнергии по интерфейсу RS-485 в сеть ZigBee. Предназначено для сбора данных со счётчиков, находящихся в одной сети непосредственно на объекте в режиме онлайн.
Функциональные возможности

- Радиомодуль передает данные по радиоканалу на расстоянии до 300 м.
- К радиомодулю можно подключать до 10 ПУ НЕВА по интерфейсу RS-485.
- Лёгкий монтаж, который занимает 5 минут.

Технические характеристики

Электропитание:
- напряжение, В
- переменный ток, мА


220
5

Максимальный потребляемая мощность, Вт

1

Интерфейс RS-485

да

Гальваническая изоляция интерфейса RS-485

нет

Диапазон рабочих температур, °С

от -40 до +60

Грозозащита

нет

Степень защиты оболочек

IP54

Габаритные размеры, ДхШхВ, мм

255х30х30

Вес, не более, г

200

Документация
