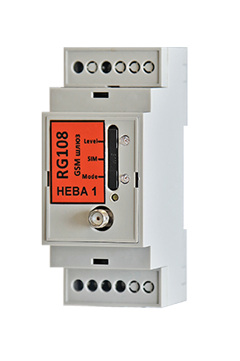

GSM-шлюз RG 108.01

GSM-шлюз RG 108.01

Устройство GSM-шлюз RG 108.01 предназначено сбора данных по интерфейсу RS-485 и работы в составе АСКУЭ и АИИС КУЭ.



Купить


Описание

GSM-шлюз входит состав оборудования, необходимого для организации системы учёта электроэнергии НЕВА 1 и может применяться для построения АСКУЭ для различных объектов: садоводства и частный сектор; многоквартирные дома; промышленные предприятия; предприятия энергетики.

  • 128 ПУ

    Контролирует шлюз

  • 3 года

    Гарантия

  • IP20

    Степень защиты

  • EIA-485

    Интерфейсы



Нормативные документы

Соответствует требованиям по безопасности ГОСТ Р 51350 класс защиты II и ГОСТ 12997 или ГОСТ 21552, а также ТУ 4035-002-11022269-2015.

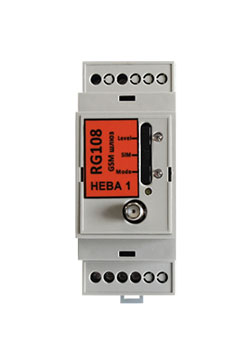

GSM-шлюз RG 108.01
Технические характеристики
Назначение

  • Устройство GSM-шлюз RG 108.01 предназначено для работы в составе автоматизированных информационно измерительных систем коммерческого и технического учета электроэнергии (АСКУЭ и АИИС КУЭ), а также в автоматизированных системах управления технологическим процессом (АСУ ТП)
  • Шлюз при работе в «прозрачном режиме» предназначен для создания удаленного интерфейса RS-485 для сервера верхнего уровня
  • Шлюз предназначен для сбора данных со счетчиков по цифровому интерфейсу и передачи их по сети GSM (CSD, GPRS) на верхний уровень. В шлюзе предусмотрена функция удаленного сервисного сбора
  • Наличие встроенного сторожевого таймера позволяет контролировать работу устройства и в случае необходимости осуществлять его автоматический перезапуск
  • Устройство оптимально подойдет для организации учёта счётчиков с цифровым интерфейсом
Технические характеристики шлюза

Наличие интерфейсов

RS-485, GSM/GPRS

Напряжение питания, В

переменное от 85 до 264

Максимальный потребляемый ток, мА

18,5

Поддерживаемые последовательные интерфейсы

1 RS-485

Скорость передачи данных по интерфейсу RS-485

до 500 кБит

Тип разъема для подключения антенны GSM

SMA-M

Кол-во подключаемых приборов, шт.
RS-485


до 128

Номинальная частота, Гц

50±2

Класс защиты корпуса

IP20

Диапазон рабочих температур, °С

от -40 до +60

Габариты, не более чем, мм

63х36х95

Масса, не более, кг

0,5

Гарантийный срок, с момента изготовления, мес.

36

Средний срок службы, не менее, лет

10

Функциональные возможности

  • Осуществляет самостоятельный сбор данных с устройств, подключенных по цифровому интерфейсу и передачи их по сети GSM (CSD, GPRS) на верхний уровень
  • Возможность чтения данных, чтение и изменение параметров по интерфейсу RS-485
  • Сбор и передача следующей информации/значений:

- активной энергии нарастающим итогом, в том числе и по тарифам;

- активной энергии нарастающим итогом, в том числе и по тарифам, зафиксированные по окончании месяца;

- текущей мощности;

- максимальных мощностей за текущий месяц;

- активной, реактивной положительной и реактивной отрицательной энергий нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца (в зависимости от исполнения счетчика);

- чтение статуса встроенного расцепителя (реле);

- чтение информации по лимиту, записанному в счетчик в кв/ч.

  • Удаленный доступ к устройству или группе устройств по последовательному интерфейсу RS-485
  • Шлюз самостоятельно устанавливает соединение с сервером соединений NetLink
  • Возможность коррекции/синхронизации системного (внутреннего) времени при помощи специального SNTP сервера синхронизации времени
  • Возможность производить замену прикладного программного обеспечения, задание параметров конфигурирования и настройку используя сотовую сеть стандарта GSM через встроенный GSM модем
  • Возможность установки или переустановки программного обеспечения, а также позволяет изменять настройки, на месте его установки (без демонтажа)
  • Устанавливается на DIN рейку
  • Шлюз при испытаниях, транспортировании, хранении и эксплуатации не наносит вреда окружающей среде и здоровью человека


Документация
