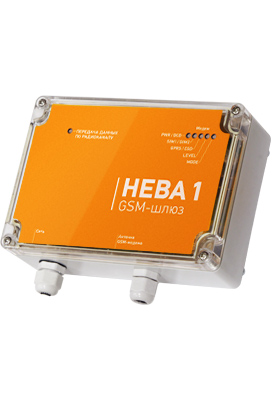

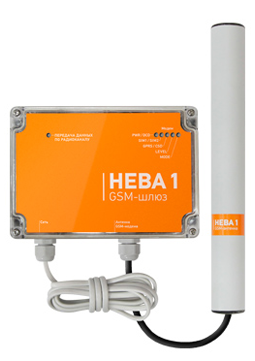

GSM-шлюз  RG 107.01/RG 106.01

GSM-шлюз
RG 107.01/RG 106.01

Устройство GSM-шлюз RG 107.01/RG 106.01 предназначено сбора данных по интерфейсам EIA-485 и ZigBee и работы в составе АИИС КУЭ и АИИС ТУЭ.

Купить


Описание

GSM-шлюз входит состав оборудования, необходимого для организации системы учета электроэнергии НЕВА 1 и может применяться для построения АСКУЭ для различных объектов: садоводства и частный сектор; многоквартирные дома; промышленные предприятия; предприятия энергетики.

  • 150 ПУ

    Контролирует шлюз

  • 2 года

    Гарантия

  • IP65

    Степень защиты

  • ZigBee/EIA485

    Интерфейсы



Нормативные документы

Соответствует требованиям по безопасности ГОСТ Р 51350 класс защиты II и ГОСТ 12997 или ГОСТ 21552, а также ТУ 4035-002-11022269-2015.



GSM-шлюз
Технические характеристики
Назначение
  • Устройство GSM-шлюз RG 107.01/RG 106.01 предназначено для работы в составе автоматизированных информационно измерительных систем коммерческого и технического учета электроэнергии (АИИС КУЭ и АИИС ТУЭ), а также в автоматизированных системах управления технологическим процессом (АСУ ТП). Шлюз обеспечивает сбор данных по цифровому интерфейсу EIA-485 или ZigBee и передачу их по сети GSM (GPRS) на верхний уровень.
  • Шлюз является элементом в территориально распределенных системах сбора данных.
  • Серии шлюзов GSM шлюз RG 106 и GSM шлюз RG 107 отличаются своим набором функций и характеристик.
  • Шлюз, при работе в «прозрачном режиме», предназначен для создания удаленного интерфейса EIA-485 или ZigBee для сервера верхнего уровня.
  • Шлюз предназначен для сбора данных со счетчиков по цифровому интерфейсу и передачи их по сети GSM (CSD, GPRS) на верхний уровень. В шлюзе предусмотрена функция удаленного сервисного сбора
Технические характеристики шлюза
Исполнение GSM-шлюза

RG 107.01

RG 106.01

Наличие интерфейсов

EIA-485, ZigBee, GSM/GPRS

EIA-485, GSM/GPRS

Напряжение питания, В

переменное от 85 до 264

Максимальный потребляемый ток, мА

18,5мА

Кол-во подключаемых приборов, шт.:
EIA-485
ZigBee


до 128
до 150


до 128
-

Две sim карты

+

+

Масса, не более, кг

0,6

0,5

Степень защиты

65

65

Средний срок службы, не менее, лет

10

Номинальная частота, Гц

50±2

Диапазон рабочих температур, °С

от -40 до +60

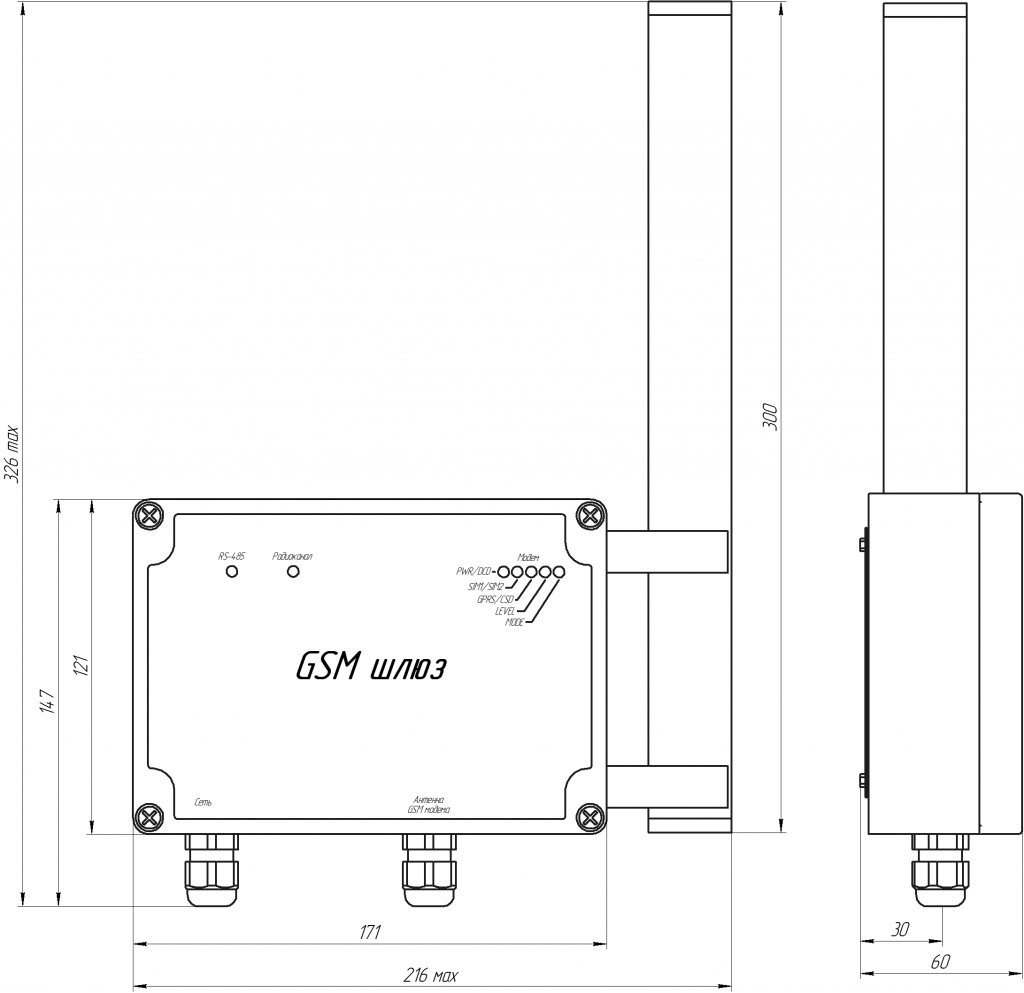

Габариты, не более чем, мм

175х215х60

Габариты с уставленной антенной, не более чем, мм

326х216х60

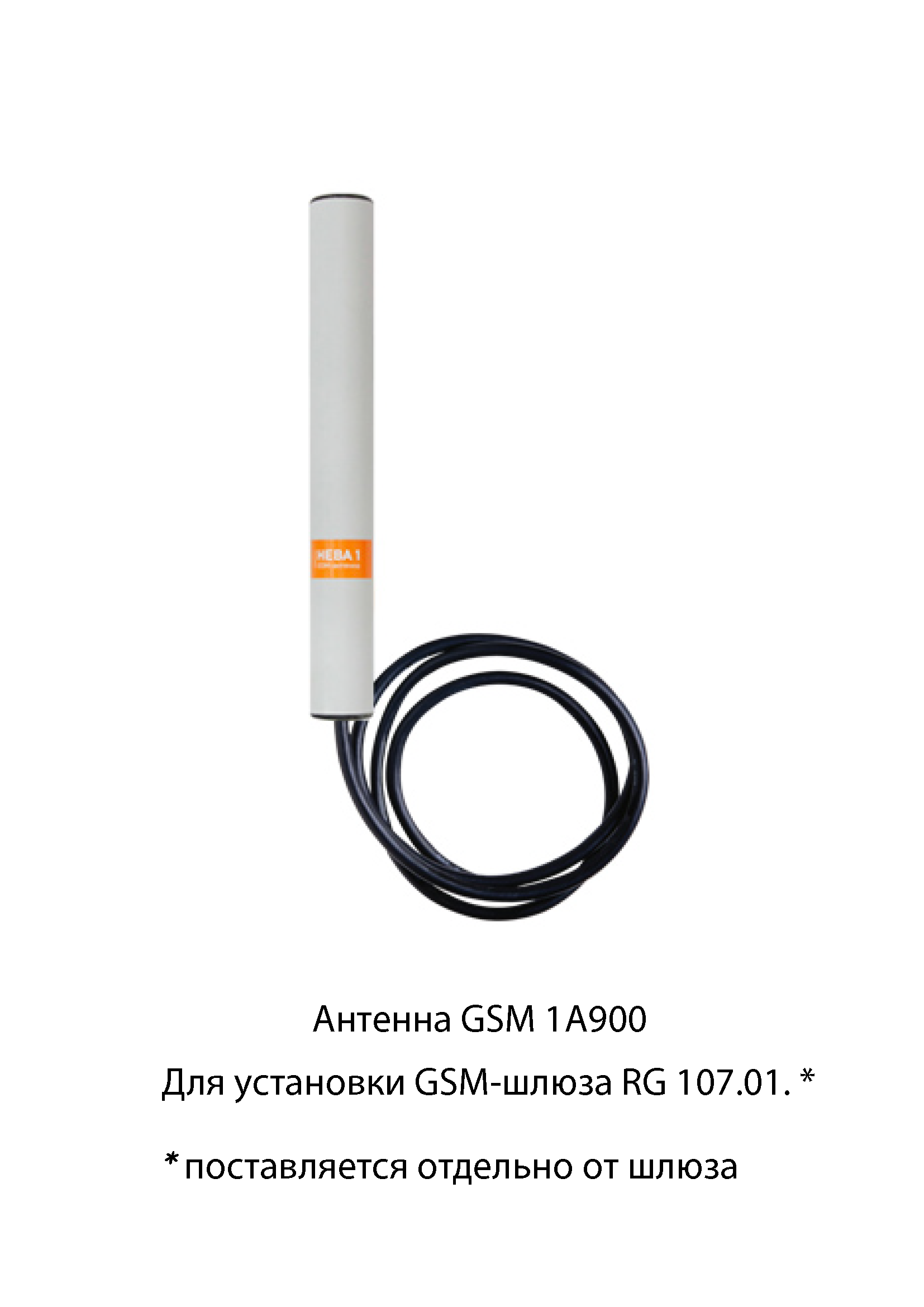

Тип разъема для подключения антенны GSM

SMA-M

Гарантийный срок, с момента изготовления, мес.

42

Функциональные возможности
  • Общее количество обслуживаемых приборов учета с EIA-485 + ZigBee – до 300 (рекомендуемое – 128 счетчиков по EIA-485 и до 150 по ZigBee (рекомендуется 100 счетчиков);
  • Возможность чтения данных, чтение и изменение параметров по интерфейсам EIA-485, ZigBee;
  • Сбор и передача следующей информации/значений:
    - активной энергии нарастающим итогом, в том числе и по тарифам;
    - активной энергии нарастающим итогом, в том числе и по тарифам, зафиксированные по окончании месяца;
    - текущей мощности;
    - максимальных мощностей за текущий месяц;
    - активной, реактивной положительной и реактивной отрицательной энергий нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца (в зависимости от исполнения счетчика);
    - чтение статуса встроенного расцепителя (реле);
    - чтение информации по лимиту, записанному в счетчик в кв/ч.
  • Удаленный доступ к устройству или группе устройств по последовательному интерфейсу EIA-485 или ZigBee;
  • Возможность коррекции/синхронизации системного (внутреннего) времени при помощи специального SNTP сервера синхронизации времени;
  • Возможность производить замену прикладного программного обеспечения, задание параметров конфигурирования и настройку используя сотовую сеть стандарта GSM через встроенный GSM модем;
  • Возможность установки или переустановки программного обеспечения, а также позволяет изменять настройки, на месте его установки (без демонтажа).

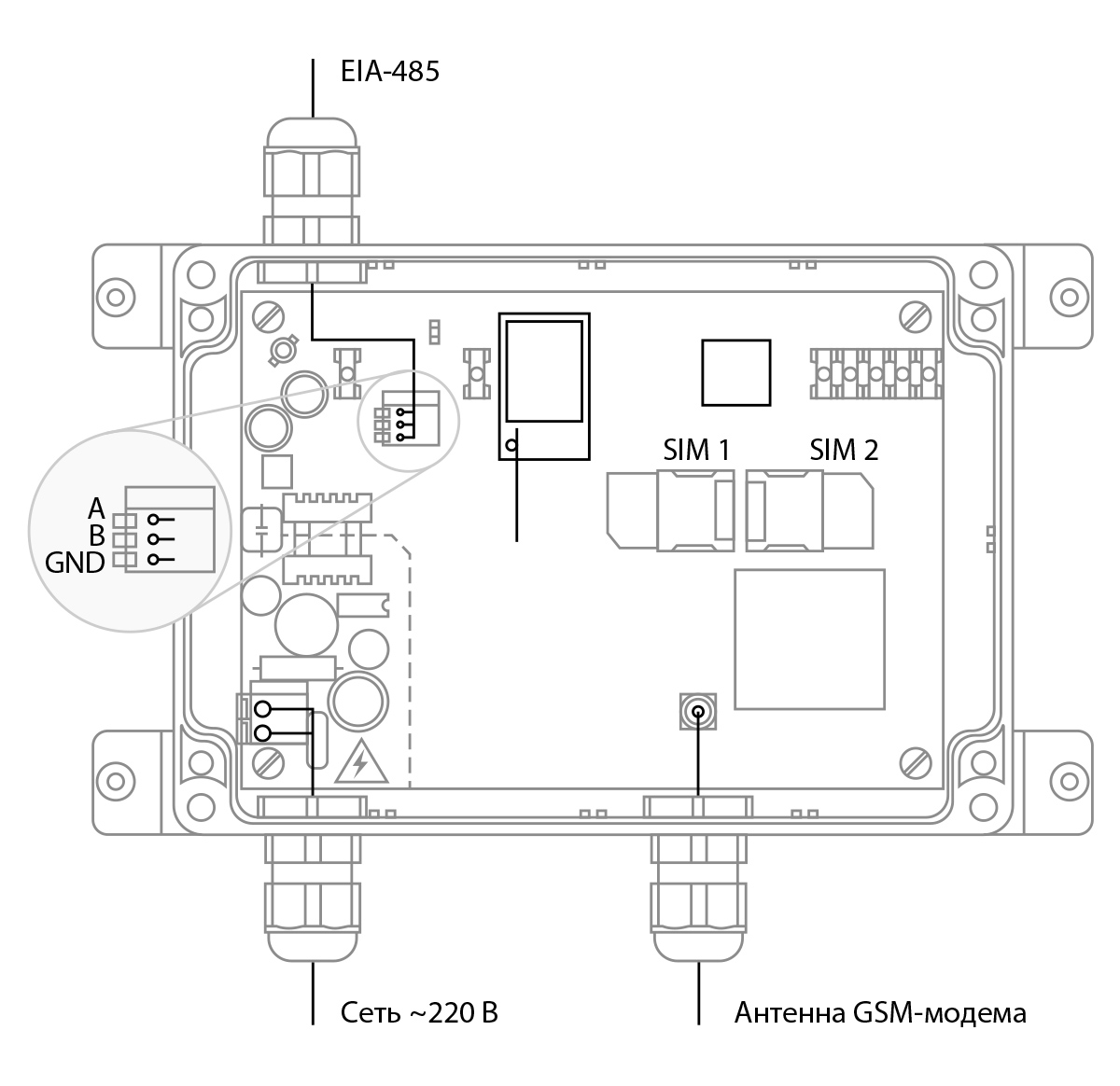

Схемы подключения

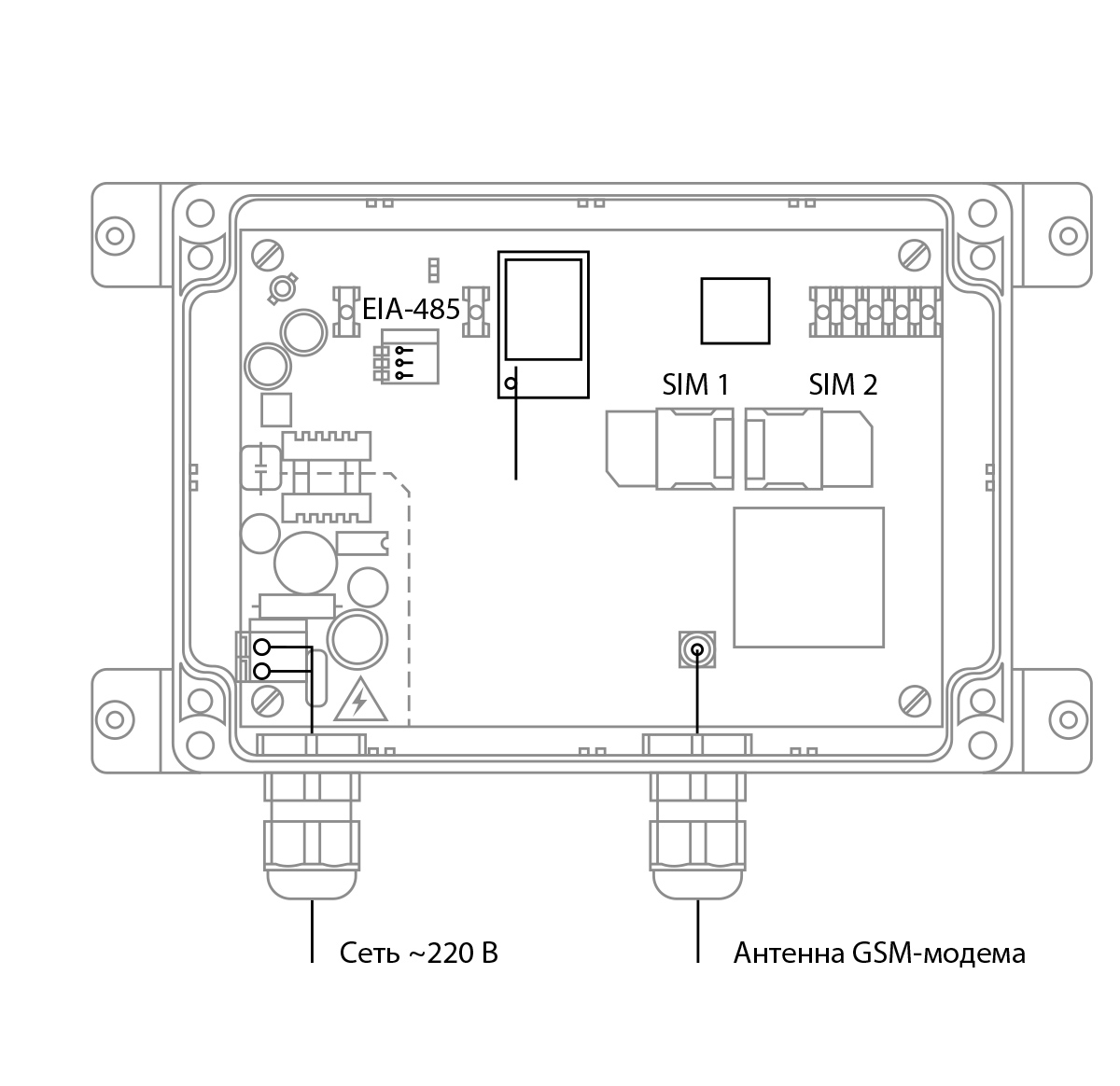

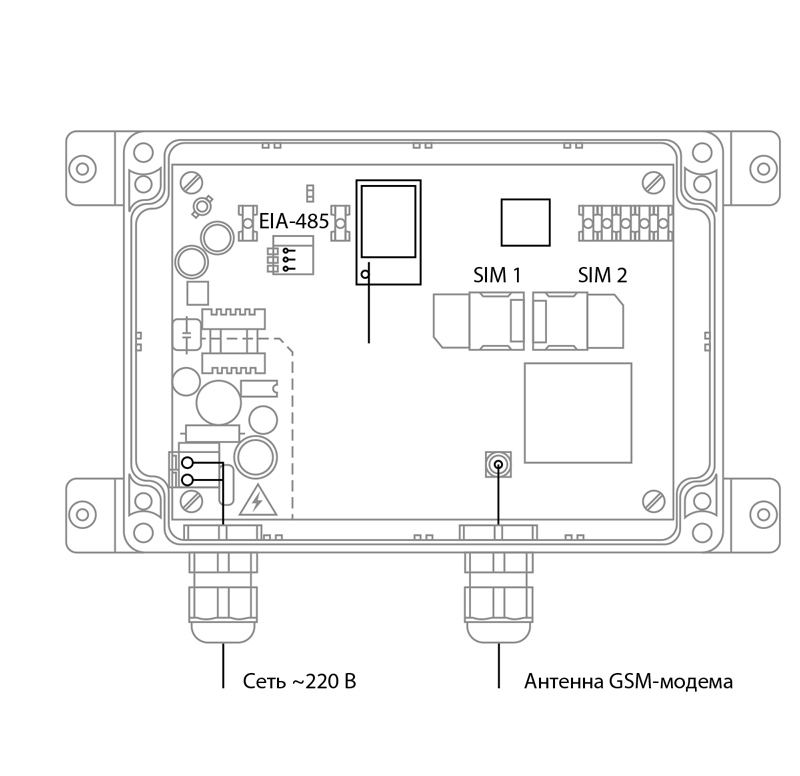

Схема подключения серии GSM шлюз RG 106
Схема подключения серии GSM шлюз RG 106
