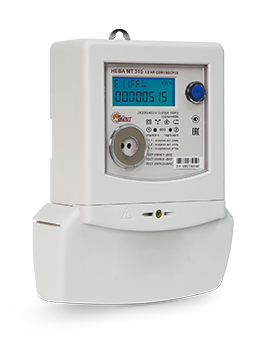

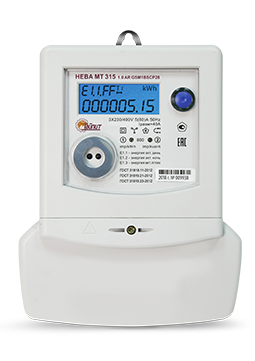

HEBA MT 315 1.0 AR GSM1BSCP28 Трехфазный многотарифный счётчик

HEBA MT 315 1.0 AR GSM1BSCP28
Трехфазный многотарифный счётчик

Артикул: 6118275
Применение: Счетчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трехфазной сети. Счетчик разработан непосредственно для использования в системе АИИС КУЭ
Назначение: Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием

Купить


Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

  • 210 000 часов

    Средняя наработка до отказа

  • 5 лет

    Гарантийный срок эксплуатации с даты выпуска

  • 16 лет

    Межповерочный интервал счётчика

  • 30 лет

    Средний срок службы



Нормативные документы

Счётчик выпускается по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 или 31819.22-2012 в зависимости от класса точности, ГОСТ 31819.23-2012 и техническим условиям ТАСВ.411152.005 ТУ. Счётчик внесён в Государственные реестры средств измерений России и стран СНГ. Номер в Государственном реестре РФ 64506-16. Счётчик имеет сертификат соответствия № РОСС RU.ME48.H02783, соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011. Регистрационный номер декларации о соответствии ТС № RU Д-RU.МЛ02.В.00018.



HEBA MT 315 1.0 AR GSM1BSCP28
Технические характеристики
Оснащение
  • Оптический порт по ГОСТ IEC 61107-2011
  • Интерфейс EIA-485 с питанием от встроенного блока питания
  • Расцепители
  • GSM модем
  • Датчик магнитного поля
  • Электронная пломба крышки клеммной колодки
  • Электронная пломба корпуса
  • Оптический и электрический испытательные выходы активной и реактивной энергии
  • Электрический испытательный выходы встроенных часов
  • Электрический вход для источника резервного питания
  • Датчик тока - шунт
Особенности

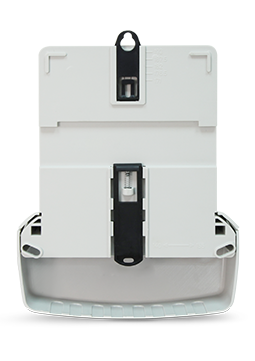

  • Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
  • Имеет функции измерения параметров качества электроэнергии
  • Способен передавать данные на любые расстояния
Измерение параметров сети
  • Среднеквадратических значений тока
  • Среднеквадратических значений напряжения
  • Частоты сетевого напряжения
  • Активной, реактивной и полной мощности
  • Фактора активной мощности и суммарно пофазно
  • Углов между векторами напряжения
Измерение и хранение в памяти измеренных значений
Активной, реактивной индуктивной и реактивной емкостной:
  • энергии нарастающим итогом, в том числе по тарифам
  • энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 36 месяцев
  • энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
  • мощностей, усредненных на 30-ти или 60 мин. интервале, в течение 128 суток
  • активной мощности, усредненной на программируемом временном интервале. Глубина хранения при 30-ти минутном интервале 80 суток, при 3-х минутном интервале 8 суток.
Сохранение в журнале событий даты и времени:
  • Включения и отключения питания, неправильного подключения
  • Перепрограммирования параметров
  • Изменения времени и даты во встроенных часах
  • Сброса информации о максимальной мощности
  • Сброса микроконтроллера в результате критической электромагнитной обстановки
  • Сброса информации об усредненных мощностях
  • Сброса информации о потребленной энергии по дням и месяцам
  • Изменения направления тока и снятия крышки клеммной колодки
  • Влияния магнитного поля и коррекции времени
  • Вскрытия корпуса и ошибок, сбоев в работе счетчика
  • Превышений и провалов напряжения сети, откл. частоты сети
  • Превышений заданных порогов напряжения и лимитов мощности
  • Наличие тока в фазе при отсутствии напряжения
  • Пропадание напряжения в любой из фаз
Технические характеристики счетчика
Тип подключения к сети

через трансформаторы

непосредственно

Класс точности
акт./реакт.

0,5S/1 или 1/2

1/2

Номинальное напряжение,В

3×57,7/100; 3×57,7/100 и 3×230/400; 3×230/400

3×120/208 и 3×230/400; 3×230/400

Рабочий диапазон фазных напряжений, В

от 3×46/80 до 3×69/120; от 3×46/80 до

3×264/460; от 3×172/300 до 3×264/460;

от 3×90/156 до 3×264/460;

от 3×172/300 до 3×264/460

Номинальная частота сети, Гц

50

Рабочий диапазон частот, Гц

от 47,5 до 52,5

Токи: номинальный(максимальный) Iном(Imax) или базовый (максимальный) Iб(Imax), А

1(7,5); 5(10)

5(80)

Разрядность показаний

5+3

6+2

Количество тарифов

4

Количество тарифных зон суток

8

Количество сезонов

12

Количество исключительных дней

32

Тарификация в будни, сб и вс

раздельная

Точность хода часов, не более, с/сут

0,5 при номинальной температуре

Точность хода часов,
типовое значение, с/сут

1 в рабочем диапазоне температур

Скорость обмена, Бод

9600

 Протокол обмена  ГОСТ IEC 61107-2011
 Макс. площадь сечения проводников, мм2      15      50
Рабочий диапазон температур, С°

-40...+70


Исполнения счетчика
  • НЕВА МТ 315 0.5 AR RF2BSRP25
  • НЕВА МТ 315 1.0 AR RF2BSCP28
  • НЕВА МТ 315 0.5 AR E4BSRP25
  • НЕВА МТ 315 1.0 AR E4BSCP28
  • HEBA MT 315 1.0 AR GSM1BSCP28
  • HEBA MT 315 0.5 AR GSM1BSRP25
Упаковка и размеры
  • Габаритные размеры, мм - 227х170х64
  • Масса не более, г - 1200
  • Размеры индивидуальной упаковки, мм - 240х80х65
  • Количество индивидуальной упаковки в транспортной коробке – 14 шт.
  • Размеры транспортной коробки, мм - 375x265x495
