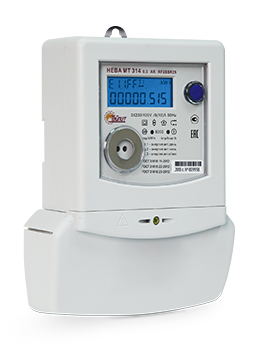

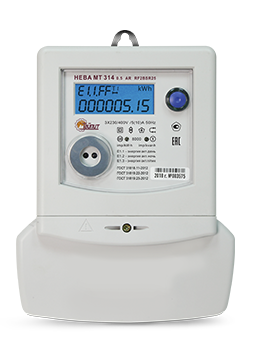

НЕВА МТ 314 0.5 AR RF2BSR25
Трёхфазный многотарифный счётчик

Артикул: 6118989
Применение: Счетчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трехфазной сети. Счетчик разработан непосредственно для использования в системе АСКУЭ
Назначение: Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием

Купить

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

210 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-12 кл. 0.5S и ТАСВ.411152.005 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья. Межповерочный интервал в республике Казахстан - 10 лет, межповерочный интервал в республике Таджикистан - 4 года, межповерочный интервал в республике Беларусь - 4 года.

Скачать рекламную листовку

Технические характеристики

Тип: Многотарифный

Оснащение

Оптический порт по ГОСТ IEC 61107-2011
Промежуточное реле управления нагрузкой
Электронная пломба крышки клеммной колодки
Оптический испытательный выход активной и реактивной энергии
Электрический испытательный выход встроенных часов
Радиомодем 2,4 ГГц
Подсветка ЖКИ
Датчик тока - трансформатор

Особенности

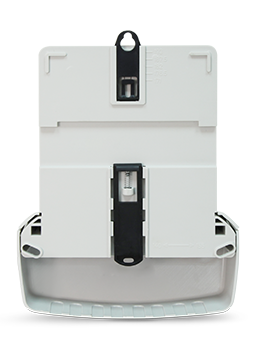

Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
Счетчик разработан в соответствии с требованиями технической политики ПАО «Россети», имеет функции измерения параметров качества электроэнергии, указанных в технической политике
Аппаратная защита разрешения записи

Измерение и хранение в памяти измеренных значений

Активной, реактивной индуктивной и реактивной емкостной:

энергии нарастающим итогом, в том числе по тарифам
энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
мощностей, усредненных на 30-ти мин. интервале, в течение 128 сут. Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно

Измерение параметров сети

Среднеквадратических значений тока и напряжений пофазно
Частоты сетевого напряжения
Активной мощности суммарно и пофазно
Реактивной мощности суммарно и пофазно
Углов между векторами напряжения
Фактора активной мощности, суммарно и пофазно

Сохранение в журнале событий даты и времени:

включения и отключения питания
наличия тока в фазе при отсутствии соответствующего напряжения
пропадания напряжения в любой из фаз
изменения направления тока в любой из фаз
перепрограммирования параметров
изменения времени и даты во встроенных часах с фиксацией изменяемого времени
сброса информации о максимальной мощности
снятия крышки клеммной колодки
очистки профилей нагрузки
сброс микроконтроллера в результате критической электромагнитной обстановки

Технические характеристики

Класс точности акт./реакт.	0,5S/1
Номинальное напряжение, В	3×230/400
Рабочий диапазон фазных напряжений, В	172…264
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (макс.) ток, А	5(10)
Разрядность показаний	5+3
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Тарификация в будни, сб и вс	раздельная
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	2 в рабочем диапазоне t°
Скорость обмена, Бод	9600
Протокол обмена	ГОСТ IEC 61107-2011
Макс. площадь сечения проводников, мм2	15
Рабочий диапазон температур, °С	-40...+70

Структура условного обозначения счетчиков

Исполнения

Исполнения счетчиков, выпущенных до 5.08.2016	Исполнения счетчиков, выпущенных с июня 2016

НЕВА МТ 314 0,5 AR E4SR 230V /1(2)А	-

НЕВА МТ 314 0.5 AR E4SR 230V /5(10)А	НЕВА МТ 314 0.5 AR E4BSR25

НЕВА МТ 314 0.5 AR E4SR 57,7V /5(10)А	-

НЕВА МТ 314 1.0 AR E4SR 230V 5(60)А	НЕВА МТ 314 1.0 AR E4BSR26

НЕВА МТ 314 1.0 AR E4SR 230V 5(100)А	НЕВА МТ 314 1.0 AR E4BSR29

НЕВА МТ 314 0.5 AR PLRFSR 230V /5(10)А	-

НЕВА МТ 314 1.0 AR PLRFSR 230V 5(60)А	-

НЕВА МТ 314 1.0 AR PLRFSR 230V 5(100)А	-

НЕВА МТ 314 0.5 AR RF2.1SR 57,7V /5(10)А	-

НЕВА МТ 314 0.5 AR RF2.1SR 230V /5(10)А	НЕВА МТ 314 0.5 AR RF2BSR25

НЕВА МТ 314 1.0 AR RF2.1SR 230V 5(100)А	НЕВА МТ 314 1.0 AR RF2BSR29

НЕВА МТ 314 1.0 AR RF3SR 230V 5(100)А	НЕВА МТ 314 1.0 AR RF3BSR29

	НЕВА МТ 314 0.5 AR RF3BSR25
