НЕВА МТ 314 Трехфазный многотарифный счетчик

НЕВА МТ 314
Трехфазный многотарифный счетчик

Счетчик применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трехфазной сети.

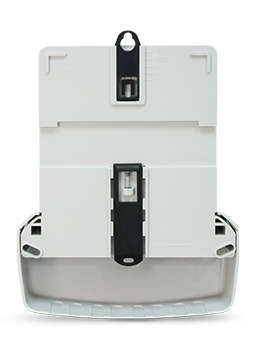

Прибор крепится на три винта или на рейку ТН35. Прибор интегрируется в автоматизированные системы учета (АИИС КУЭ).

new Купить


Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

  • 210 000 часов

    Средняя наработка до отказа

  • 5 лет

    Гарантийный срок эксплуатации с даты выпуска

  • 16лет

    Межповерочный интервал счётчика

  • 30 лет

    Средний срок службы



Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-12 кл. 0.5S и ТАСВ.411152.005 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья. Межповерочный интервал в республике Казахстан - 10 лет, межповерочный интервал в республике Таджикистан - 4 года, межповерочный интервал в республике Беларусь - 4 года.



НЕВА МТ 314
Технические характеристики
Счетчик измеряет параметры сети
  • Среднеквадратические значения тока и напряжения пофазно;
  • Частоту сетевого напряжения;
  • Активную мощность суммарно и пофазно;
  • Реактивную мощность суммарно и пофазно;
  • Углы между векторами напряжения;
  • Фактор активной мощности, суммарно и пофазно.
Счетчик оснащен
  • Оптическим портом по ГОСТ IEC 61107-2001;
  • Интерфейсом EIA-485 с питанием от встроенного блока питания, протокол обмена по ГОСТ IEC 61107-2001;
  • Промежуточным реле управления нагрузкой с индикацией включения реле;
  • Подсветкой ЖКИ для удобства считывания информации в местах со слабым освещением;
  • Кнопкой для смены кадров индикации, а также включения индикации при отключенном питании, обеспечивающей возможность съема показаний;
  • Электронной пломбой крышки клеммной колодки;
  • Аппаратной защитой разрешения записи;
  • Оптическими и электрическими испытательными выходами активной и реактивной энергии;
  • Электрическим испытательным выходом встроенных часов.
Счетчик измеряет и хранит в памяти измеренные значения
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам;
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
  • Максимальных активных и реактивных мощностей по каждому тарифу за месяц в течение 12 месяцев;
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
  • Активных и реактивных мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток;
  • Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам.
Счетчик сохраняет в журнале событий дату и время
  • Включения и отключения питания;
  • Наличия тока в фазе при отсутствии соответствующего напряжения;
  • Пропадания напряжения в любой из фаз;
  • Изменения направления тока в любой из фаз;
  • Перепрограммирования параметров;
  • Изменения времени и даты во встроенных часах с фиксацией изменяемого времени;
  • Сброса информации о максимальной мощности;
  • Снятия крышки клеммной колодки;
  • Очистки профилей нагрузки;
  • Рестартов счетчика при наличии напряжения питания;
Дополнительные опции
Счетчики могут оснащаться модемом ZigBee;
Счетчики могут оснащаться совмещенным радиомодемом и PLC-модемом.
Технические характеристики счетчика
Тип подключения к сети

Подключение к
сети через
трансформаторы

Подключение к
сети
непосредственно

Класс точности
акт./реакт.

0,5S/1

1/2

Номинальное напряжение,В

3х230/400 или
3х57,7/100

3х230/400

Рабочий диапазон фазных напряжений, В

172...264 или
43...66

172...264

Номинальная частота сети, Гц

50

Рабочий диапазон частот, Гц

50 ± 2,5

Базовый или/
номинальный
(максимальный) ток, А

/5(10)

5(60) или
5(100)

Датчик тока

трансформатор тока

Макс.площадь сечения

15

50

Разрядность показаний

5+3

6+2

Количество тарифов

4

Количество тарифных зон суток

8

Количество сезонов

12

Количество исключительных дней

32

Тарификация в будни, сб и вс

раздельная

Точность хода часов, не более, с/сут

0,5 при номинальной температуре

Точность хода часов,
типовое значение, с/сут

2 в рабочем диапазоне температур

Скорость обмена, Бод

9600

Габаритные размеры
(высота, ширина, глубина), мм

227х170х64

Масса, гр

962

Способ крепления

3 винта или
рейка ТН35

Установочные размеры, мм

140...155 - 165...187

Рабочий диапазон температур, С°

-40...+70

Исполнения с интерфейсами: оптопорт, EIA-485, ZigBee, PLC/RF
Исполнения счетчика
Исполнения счетчиков, выпущенных до 5.08.2016 Исполнения счетчиков, выпущенных с июня 2016

НЕВА МТ 314 0,5 AR E4SR 230V /1(2)А
НЕВА МТ 314 0.5 AR E4BSR21

НЕВА МТ 314 0.5 AR E4SR 230V /5(10)А НЕВА МТ 314 0.5 AR E4BSR25

НЕВА МТ 314 0.5 AR E4SR 57,7V /5(10)А НЕВА МТ 314 0.5 AR E4BSR15

НЕВА МТ 314 1.0 AR E4SR 230V 5(60)А НЕВА МТ 314 1.0 AR E4BSR26

НЕВА МТ 314 1.0 AR E4SR 230V 5(100)А НЕВА МТ 314 1.0 AR E4BSR29

НЕВА МТ 314 0.5 AR PLRFSR 230V /5(10)А НЕВА МТ 314 0.5 AR PLRFBSR25

НЕВА МТ 314 1.0 AR PLRFSR 230V 5(60)А НЕВА МТ 314 1.0 AR PLRFBSR26

НЕВА МТ 314 1.0 AR PLRFSR 230V 5(100)А НЕВА МТ 314 1.0 AR PLRFBSR29

НЕВА МТ 314 0.5 AR RF2.1SR 57,7V /5(10)А НЕВА МТ 314 0.5 AR RF2BSR15

НЕВА МТ 314 0.5 AR RF2.1SR 230V /5(10)А НЕВА МТ 314 0.5 AR RF2BSR25

НЕВА МТ 314 1.0 AR RF2.1SR 230V 5(100)А НЕВА МТ 314 1.0 AR RF2BSR29

НЕВА МТ 314 1.0 AR RF3SR 230V 5(100)А НЕВА МТ 314 1.0 AR RF3BSR29


НЕВА МТ 314 0.5 AR RF3BSR25


Упаковка
Размеры индивидуальной упаковки - 240х80х65мм
Количество индивидуальной упаковки в транспортной коробке – 14 шт.
Размеры транспортной коробки - 375x265x495мм
Документация и ПО
Документы для всего типа средств измерений
  1. Сертификат соответствия
  2. Свидетельство об утверждении типа
  3. Декларация
  4. Сертификат соответствия
  5. Сертификат об утверждении типа в Республике Казахстан
  6. Сертификат об утверждении типа в Республике Таджикистан
  7. Сертификат об утверждении типа в Республике Беларусь
Эксплуатационная документация
  1. Руководство по эксплуатации
  2. Паспорт
  3. Руководство по эксплуатации (выпущенных  до 11.07.2016)
  4. Паспорт (выпущенных до 11.07.2016)
Программное обеспечение
  1. ПО для счетчиков НЕВА МТ1 AS OP (выпущенных до 2012г.)
  2. ПО для параметризации счетчиков НЕВА МТ1 и НЕВА МТ3 от 10.05.2017
  3. Руководство оператора по программе NevaWrite
  4. ПО для чтения данных данных со счетчиков НЕВА МТ1 и НЕВА МТ3 от 10.05.2017
  5. Руководство оператора по программе NevaRead
  6. ПО для ОС Android
  7. Руководство по перепрограммированию времени счетчиков НЕВА МТ1 и НЕВА МТ3
  8. Страница драйвера для оптической головки и IRDA-конвертора
