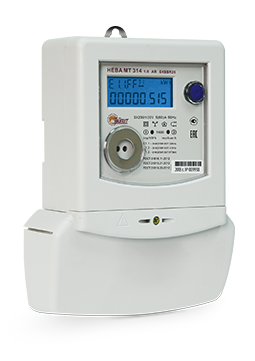

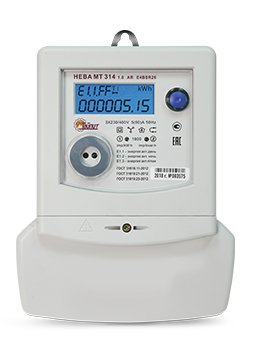

НЕВА МТ 314 1.0 AR  E4BSR26 Трехфазный многотарифный счётчик

НЕВА МТ 314 1.0 AR E4BSR26
Трехфазный многотарифный счётчик

Артикул: 6118754
Применение: Счетчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трехфазной сети. Счетчик разработан непосредственно для использования в системе АИИС КУЭ
Назначение: Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием

new Купить


Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

  • 210 000 часов

    Средняя наработка до отказа

  • 5 лет

    Гарантийный срок эксплуатации с даты выпуска

  • 16 лет

    Межповерочный интервал счётчика

  • 30 лет

    Средний срок службы



Нормативные документы

Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-12 кл. 0.5S и ТАСВ.411152.005 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья. Межповерочный интервал в республике Казахстан - 10 лет, межповерочный интервал в республике Таджикистан - 4 года, межповерочный интервал в республике Беларусь - 4 года.



НЕВА МТ 314 1.0 AR  E4BSR26
Технические характеристики
Оснащение
  • Оптический порт по ГОСТ IEC 61107-2011
  • Интерфейс EIA-485 с питанием от встроенного блока питания
  • Промежуточное реле управления нагрузкой
  • Электронная пломба крышки клеммной колодки
  • Оптические испытательные выходы активной и реактивной энергии
  • Электрический испытательный выход встроенных часов
  • Подсветка ЖКИ
  • Датчик тока - шунт
Особенности
  • Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
  • Счетчик разработан в соответствии с требованиями технической политики ПАО «Россети», имеет функции измерения параметров качества электроэнергии, указанных в технической политике
  • Аппаратная защита разрешения записи
Измерение и хранение в памяти измеренных значений
Активной, реактивной индуктивной и реактивной емкостной:
  • энергии нарастающим итогом, в том числе по тарифам
  • энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
  • энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
  • мощностей, усредненных на 30-ти мин. интервале, в течение 128 сут. Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно
Измерение параметров сети
  • Среднеквадратических значений тока и напряжений пофазно
  • Частоты сетевого напряжения
  • Активной мощности суммарно и пофазно
  • Реактивной мощности суммарно и пофазно
  • Углов между векторами напряжения
  • Фактора активной мощности, суммарно и пофазно
Сохранение в журнале событий даты и времени:
  • Включения и отключения питания
  • Наличия тока в фазе при отсутствии соответствующего напряжения
  • Пропадания напряжения в любой из фаз
  • Изменения направления тока в любой из фаз
  • Перепрограммирования параметров
  • Изменения времени и даты во встроенных часах с фиксацией изменяемого времени
  • Сброса информации о максимальной мощности
  • Снятия крышки клеммной колодки
  • Очистки профилей нагрузки
  • Сброс микроконтроллера в результате критической электромагнитной обстановки
Технические характеристики
Тип подключения к сети

через трансформаторы

непосредственно

Класс точности
акт./реакт.

0,5S/1

1/2

Номинальное напряжение,В

3х230/400 или
3х57,7/100

3х230/400

Рабочий диапазон фазных напряжений, В

172...264 или
43...66

172...264

Номинальная частота сети, Гц

50

Рабочий диапазон частот, Гц

50 ± 2,5

Базовый или/
номинальный
(максимальный) ток, А

/1(2) или /5(10)

5(60) или
5(100)

Макс.площадь сечения

15

50

Разрядность показаний

5+3

6+2

Количество тарифов

4

Количество тарифных зон суток

8

Количество сезонов

12

Количество исключительных дней

32

Тарификация в будни, сб и вс

раздельная

Точность хода часов, не более, с/сут

0,5 при номинальной температуре

Точность хода часов,
типовое значение, с/сут

2 в рабочем диапазоне температур

Скорость обмена, Бод

9600

Протокол обмена

ГОСТ IEC 61107-2011

Рабочий диапазон температур, С°

-40...+70

Исполнения
Исполнения счетчиков, выпущенных до 5.08.2016 Исполнения счетчиков, выпущенных с июня 2016
НЕВА МТ 314 0,5 AR E4SR 230V /1(2)А -
НЕВА МТ 314 0.5 AR E4SR 230V /5(10)А НЕВА МТ 314 0.5 AR E4BSR25
НЕВА МТ 314 0.5 AR E4SR 57,7V /5(10)А -
НЕВА МТ 314 1.0 AR E4SR 230V 5(60)А НЕВА МТ 314 1.0 AR E4BSR26
НЕВА МТ 314 1.0 AR E4SR 230V 5(100)А НЕВА МТ 314 1.0 AR E4BSR29
НЕВА МТ 314 0.5 AR PLRFSR 230V /5(10)А -
НЕВА МТ 314 1.0 AR PLRFSR 230V 5(60)А -
НЕВА МТ 314 1.0 AR PLRFSR 230V 5(100)А -
НЕВА МТ 314 0.5 AR RF2.1SR 57,7V /5(10)А -
НЕВА МТ 314 0.5 AR RF2.1SR 230V /5(10)А НЕВА МТ 314 0.5 AR RF2BSR25
НЕВА МТ 314 1.0 AR RF2.1SR 230V 5(100)А НЕВА МТ 314 1.0 AR RF2BSR29
НЕВА МТ 314 1.0 AR RF3SR 230V 5(100)А НЕВА МТ 314 1.0 AR RF3BSR29
  НЕВА МТ 314 0.5 AR RF3BSR25
Упаковка и размеры
  • Габаритные размеры, мм - 227х170х64
  • Масса не более, г - 1200
  • Размеры индивидуальной упаковки, мм - 240х80х65
  • Количество индивидуальной упаковки в транспортной коробке – 14 шт.
  • Размеры транспортной коробки, мм - 375x265x495
