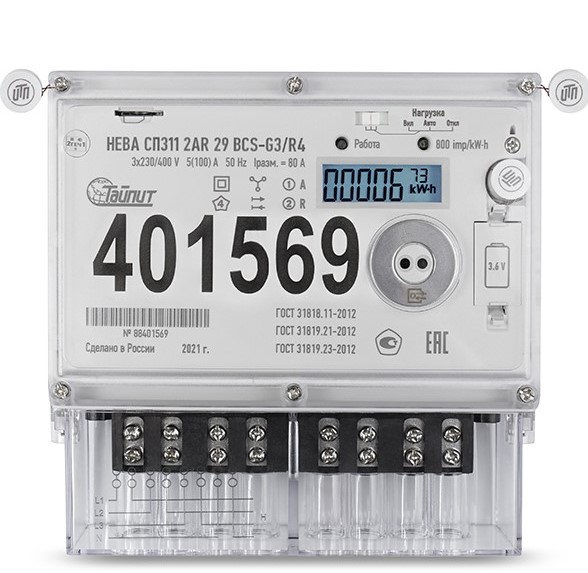

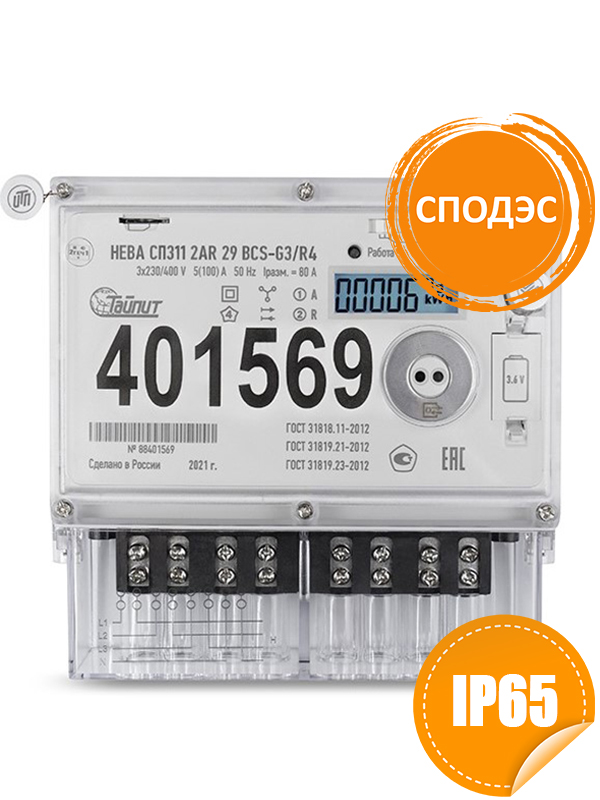

НЕВА СП3
Сплит-счётчик трёхфазный
Применение: В частном секторе для предотвращения хищений электроэнергии.
Состоит из двух частей:
- Измерительный блок выполняет измерение и учёт электроэнергии. Эта часть счётчика устанавливается в недоступном для потребителя месте.
- Абонентский дисплей устанавливается в любом удобном для потребителя месте и выполняет функции индикации показаний.
Назначение: Счётчик предназначен для измерения активной и реактивной энергии в трёхфазных трёх- или четырёхпроводных цепях переменного тока. Счётчики ведут измерение и учёт активной энергии в двух направлениях, реактивной энергии в зависимости от направления активной энергии и по квадрантам.
Исполнения с интерфейсами: NB-IoT/GPRS, RF (ZigBee), LoRaWAN, PLC (G3/PRIME), PLC/RF.
Не забудьте приобрести дисплей абонентский НЕВА 1R1.
Надежность и гарантии производителя
При покупке и вводе счётчика в эксплуатацию требуйте заполнение гарантийного талона.
-
280 000 часов
Средняя наработка до отказа
-
7 лет
Гарантийный срок эксплуатации с даты выпуска
-
16 лет
Межповерочный интервал счётчика
-
30 лет
Средний срок службы
Нормативные документы
Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-20012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ IEC 61038-2011, ГОСТ IEC 61107-2011, ГОСТ 28906–91, ТУ 26.51.63-009-67505146-2019.
Технические характеристики
Особенности
- Полное соответствие требованиям, предъявляемым к протоколам обмена с компонентами интеллектуальных систем учёта
- Протокол обмена данными СПОДЭС 2.0
- Абонентский дисплей с расширенным набором параметров для отображения
- Измерение параметров качества электроэнергии: 1) факт медленных отклонений напряжения и частоты; 2) длительность этих отклонений
- Ограничение нагрузки по причинам превышения установленных значений: тока, напряжения, активной мощности, активной энергии, коэффициентов активной и реактивной мощности, температуры, неравенства токов, воздействия магнитным полем, вскрытия корпуса
- Изменённая система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
- Гибкая система формирования профилей измеряемых величин
Счётчик оснащен
- Электронные пломбы крышки клеммной колодки и корпуса
- Датчик магнитного поля
- Оптический порт по ГОСТ IEC 61107-2011
- Подсветка ЖК-индикатора, опционально
- Абонентский дисплей, в зависимости от исполнения
- Переключатель коммутационного аппарата для возможности фиксации встроенного расцепителя в положениях: "отключено", "включено" и "авто"
Измерение и хранение в памяти измеренных значений
- Счётчики в зависимости от исполнения обеспечивают учёт и хранение измеренных значений: - активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной энергии по квадрантам с I по IV нарастающим итогом суммарно и по тарифам, в соответствии с тарифным расписанием, энергии потерь в линии и в трансформаторе.
Измерение параметров сети
- Мощности активной, реактивной и полной
- Среднеквадратические значения токов и напряжений пофазно
- Частоты сети
- Коэффициентов активной и реактивной (tgφ – отношение реактивной мощности к активной) мощностей суммарно и пофазно
- Параметров качества электроэнергии – установившихся отклонений напряжения и частоты сети в соответствии с классом S по ГОСТ 30804.4.30-2013
- Углы между векторами напряжений
- Углы между векторами токов и напряжений
- Линейное напряжение между фазами
Сохранение в журнале событий даты и времени
- о пропадании и подаче напряжения питания
- об отключении нагрузки по команде, при наличии магнитного поля, в случае превышения лимита мощности, лимита энергии, при отклонении напряжения, при небалансе токов, при вскрытии корпуса
- о превышении максимального тока
- о перепрограммировании данных счётчика
- об изменении времени и даты с фиксацией изменяемого времени
- о коррекции времени
- о снятии и установке крышки клеммной колодки
- о вскрытии корпуса счётчика
- о воздействии сильного магнитного поля
- о фактах установки и разрыве соединения по различным интерфейсам
- о результатах самодиагностики
- об отклонении напряжения от заданных порогов
- о превышении заданного лимита мощности
- о превышении заданного лимита энергии
- о превышении коэффициентом реактивной мощности заданного порога
- об отклонении напряжения и частоты сети в соответствии с ГОСТ 32144-2013
Технические характеристики
| Класс точности акт./реакт. |
0,5/1; 1/1; 1/2 |
| Номинальное напряжение, В | 3×230/400 |
| Рабочий диапазон фазных напряжений, В | от 3×172/300 до 3×264/460 |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон частот, Гц | 50 ± 2,5 |
| Номинальный (макс.) ток, А |
1(10); 5(60); 5(80); 5(100); 10(100) |
| Разрядность показаний | 5+2 |
| Количество тарифов | 4 |
| Количество тарифных зон суток | 48 |
| Количество сезонов | 12 |
| Количество исключительных дней | 32 |
| Количество универсальных профилей | 16 |
| Количество суточных профилей | 48 |
| Количество месячных профилей | 48 |
| Точность хода часов, не более, с/сут. | ± 0,5 при номинальной t° |
| Точность хода часов, типовое значение, с/сут. | 2 в рабочем диапазоне t° |
| Тарификация на каждый день недели | раздельная |
| Точность хода часов, не более, с/сут. | ± 0,5 при номинальной t° |
| Точность хода часов, типовое значение, с/сут. | 2 в рабочем диапазоне t° |
| Скорость обмена, Бод программируемая | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 |
| Протокол обмена | СПОДЭС |
| Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013 | Класс S |
| Макс. площадь сечения проводников, мм2 | 50 |
| Рабочий диапазон температур, °С | -40...+70 |

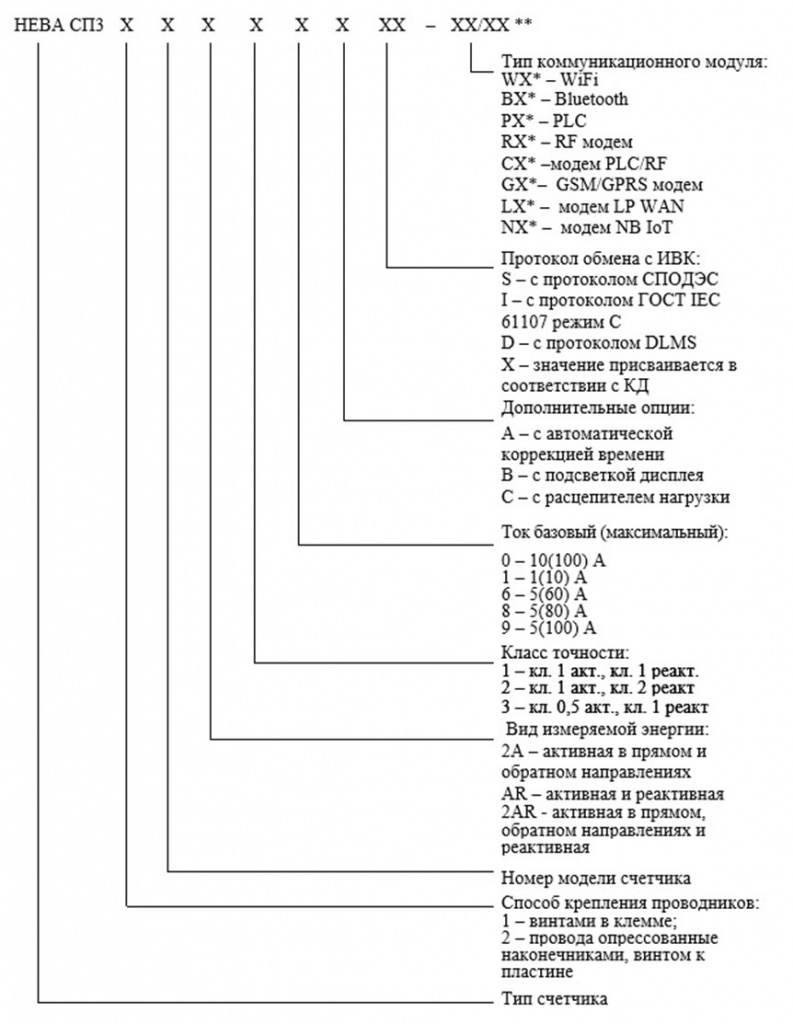

Варианты исполнения
- НЕВА СП311 2AR 26 BCS G3/R4
- НЕВА СП311 2AR 28 BCS G3/R4
- НЕВА СП311 2AR 29 BCS G3/R4
- НЕВА СП311 2AR 26 BCS R2/R4
- НЕВА СП311 2AR 28 BCS R2/R4
- НЕВА СП311 2AR 29 BCS R2/R4
- НЕВА СП311 2AR 26 BCS L1/R4
- НЕВА СП311 2AR 28 BCS L1/R4
- НЕВА СП311 2AR 29 BCS L1/R4
Упаковка и размеры
- Габаритные размеры (ВхШхГ), мм - 190×195×70
- Масса, кг - 1,4

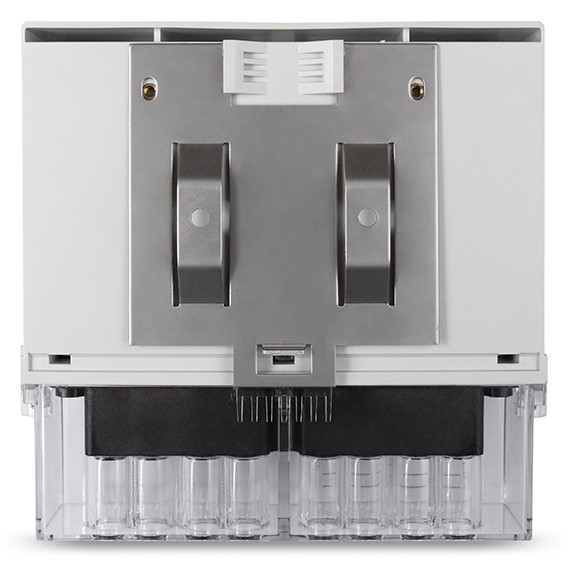

- Способ крепления - элементы крепления на винты, на опору
- Размеры индивидуальной упаковки, мм - 210×210×105
- Кол-во индивид. упаковок в транс. коробке, шт. - 10
- Размеры транспортной коробки, мм - 440×435×220
- Объем транспортной коробки, м3 - 0,04211
Документация и ПО
Документы для всего типа средств измерений
Эксплуатационная документация
Программное обеспечение
1. Встроенное ПО для счетчиков электрической энергии НЕВА СП3
ВПО счетчика электроэнергии предназначено для:
- измерения энергии потребления/генерации в трехфазной сети в том числе дифференцированно по зонам суток в соответствии с заданным тарифным расписанием;
- измерения параметров сети;
- фиксации измеренных данных и событий в памяти счетчика;
- вывода данных из памяти прибора на ЖКИ;
- контроля за состоянием ПУ;
- отсчета текущего времени;
- обмена данными по оптическому и беспроводным интерфейсам;
- управления подключением/отключением нагрузки;
- выдачи тестовых сигналов на оптический испытательный выход.
ВПО разделено на две части, метрологически значимую и метрологически незначимую. Метрологически незначимая часть ВПО может быть изменена через интерфейсы связи. Версию установленного ПО можно считать из памяти счетчика с помощью ПО TPMeter.
Управление режимами работы счетчика и ВПО производится через конфигурационное ПО TPMeter.
Исключительное право на ВПО в соответствии со свидетельством о государственной регистрации программы для ЭВМ №2022610181 принадлежит ООО «Тайпит-ИП», Хугаеву Олегу Васильевичу, Фоминскому Егору Дмитриевичу.
2. ПО TPMeter
