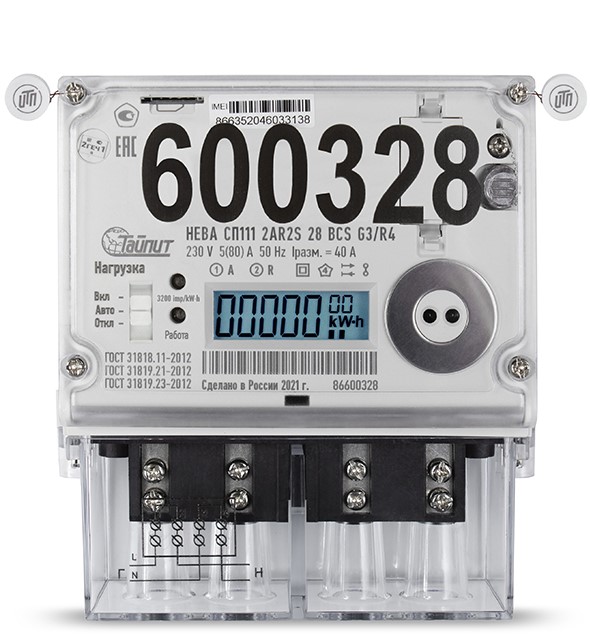

НЕВА СП1
Сплит-счётчик, однофазный
Применение: В частном секторе для предотвращения хищений электроэнергии.
Состоит из двух частей:
- Измерительный блок выполняет измерение и учёт электроэнергии. Эта часть счётчика устанавливается в недоступном для потребителя месте.
- Абонентский дисплей устанавливается в любом удобном для потребителя месте и выполняет функции индикации показаний.
Исполнения с интерфейсами: NB-IoT/GPRS, RF (ZigBee), LoRaWAN, PLC(G3/PRIME), PLC/RF.
Не забудьте приобрести дисплей абонентский НЕВА 1R1.
Надежность и гарантии производителя
При покупке и вводе счётчика в эксплуатацию требуйте заполнение гарантийного талона.
-
280 000 часов
Средняя наработка до отказа
-
7 лет
Гарантийный срок эксплуатации с даты выпуска
-
16 лет
Межповерочный интервал счётчика
-
30 лет
Средний срок службы
Нормативные документы
Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-20012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038-2011, ГОСТ МЭК 61107-2011, ГОСТ 28906–91, ТУ 26.51.63-008-67505146-2019
Технические характеристики
Особенности
- Полное соответствие требованиям, предъявляемым к протоколам обмена с компонентами интеллектуальных систем учёта

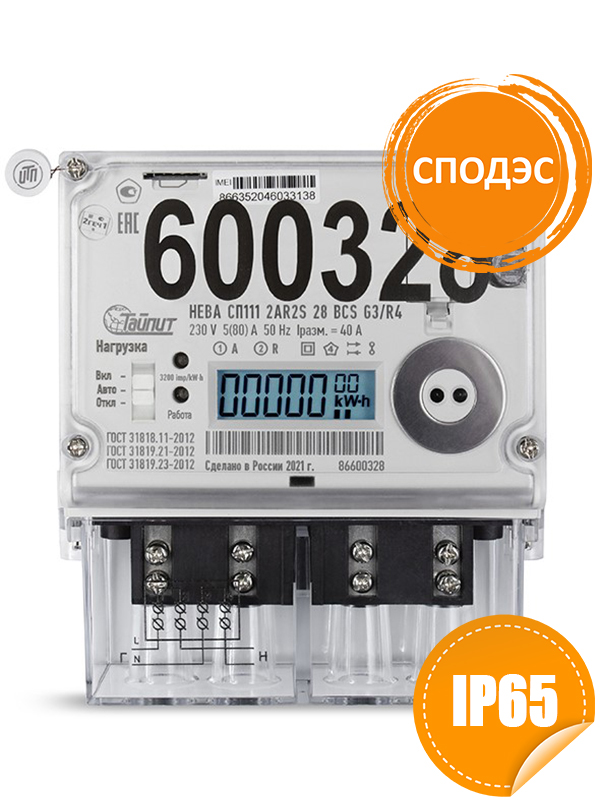

- Протокол обмена данными СПОДЭС 2.0
- Абонентский дисплей с расширенным набором отображаемых параметров, предназначенный для визуализации информации об энергопотреблении
- Измерение параметров качества электроэнергии: 1) факт медленных отклонений напряжения и частоты сети; 2) длительность этих отклонений
- Изменённая система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
- Гибкая система формирования профилей измеряемых величин
- Ограничение нагрузки по причинам превышения установленных значений: тока, напряжения, активной мощности, активной энергии, коэффициентов активной и реактивной мощности, температуры, неравенства токов, воздействия магнитным полем, вскрытия корпуса
Счётчик оснащен
- Электронная пломба корпуса и крышка клеммной колодки
- Датчик магнитного поля
- Два датчика тока (два шунта)
- Подсветка ЖК-индикатора, опционально
- Оптический порт по ГОСТ IEC 61107-2011
- Абонентский дисплей, в зависимости от исполнения
- Переключатель коммутационного аппарата для возможности фиксации встроенного расцепителя в положениях: "отключено", "включено" и "авто"
Применение
- В частном секторе для предотвращения хищений электроэнергии
Варианты исполнения

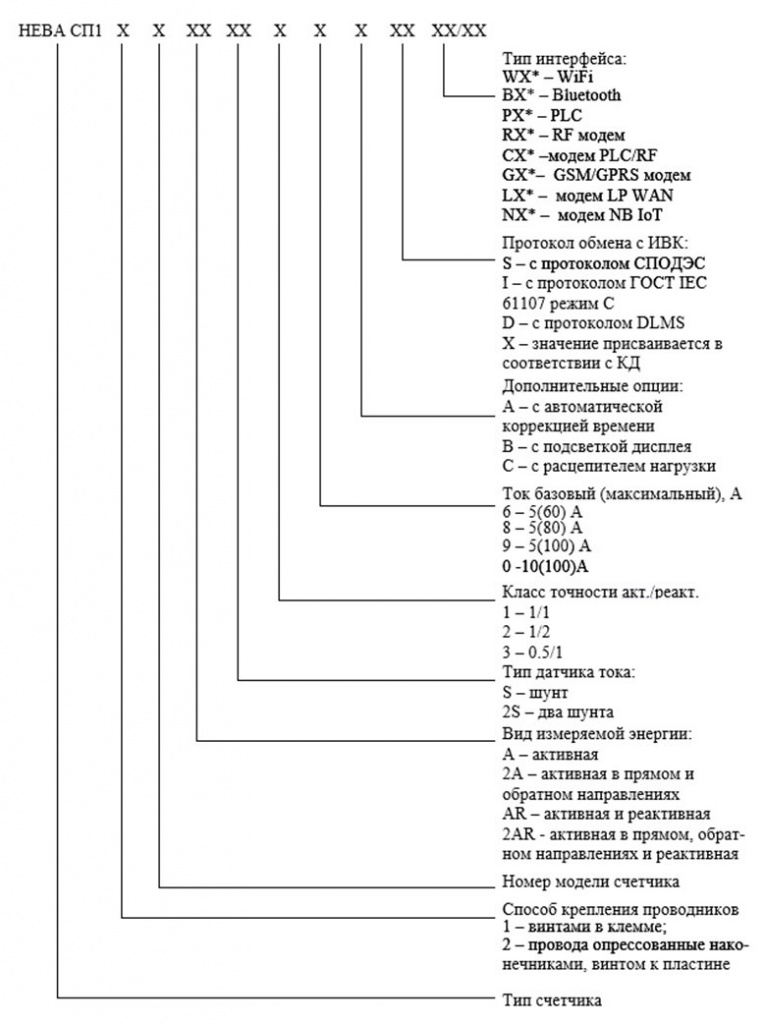

- НЕВА СП111 2AR2S 16 BCDP1/R4
- НЕВА СП111 2AR2S 26 BCDP1/R4
- НЕВА СП111 2AR2S 36 BCDP1/R4
- НЕВА СП111 2AR2S 16 BCDG1/W1
- НЕВА СП111 2AR2S 26 BCDG1/W1
- НЕВА СП111 2AR2S 36 BCDG1/W1
- НЕВА СП111 2AR2S 18 BCDP1/R4
- НЕВА СП111 2AR2S 28 BCDP1/R4
- НЕВА СП111 2AR2S 38 BCDP1/R4
- НЕВА СП111 2AR2S 18 BCDG1/W1
- НЕВА СП111 2AR2S 28 BCDG1/W1
- НЕВА СП111 2AR2S 38 BCDG1/W1
- НЕВА СП111 2AR2S 19 BCDP1/R4
- НЕВА СП111 2AR2S 29 BCDP1/R4
- НЕВА СП111 2AR2S 39 BCDP1/R4
- НЕВА СП111 2AR2S 19 BCDG1/W1
- НЕВА СП111 2AR2S 29 BCDG1/W1
- НЕВА СП111 2AR2S 39 BCDG1/W1
Измерение и хранение в памяти измеренных значений
- Счётчики в зависимости от исполнения обеспечивают учёт и хранение измеренных значений энергии активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по четырём квадрантам (с QI по QIV) нарастающим итогом суммарно и дифференцировано по тарифам, в соответствии с тарифным расписанием, а также энергии потерь в линии.
Измерение параметров сети
- Мощности активной, реактивной и полной
- Среднеквадратических значений тока в цепи фазного и нулевого провода
- Среднеквадратического значения напряжения
- Частоты сети
- Коэффициентов активной и реактивной (tgφ – отношение реактивной мощности к активной) мощностей
- Параметров качества электроэнергии – установившихся отклонений напряжения и частоты сети в соответствии с классом S по ГОСТ 30804.4.30-2013
Сохранение в журнале событий даты и времени
- О пропадании и подаче напряжения питания
- Об отключении нагрузки по команде, при наличии магнитного поля, в случае превышения лимита мощности, лимита энергии, при отклонении напряжения, при небалансе токов, при вскрытии корпуса
- О небалансе токов
- О превышении максимального тока
- О перепрограммировании данных счётчика
- Об изменении времени и даты с фиксацией изменяемого времени
- О коррекции времени
- О снятии и установке крышки клеммной колодки
- О вскрытии корпуса счётчика
- О воздействии сильного магнитного поля
- О фактах установки и разрыве соединения по различным интерфейсам
- Об очистке месячных и суточных архивов потребления энергии
- Об очистке различных журналов событий
- Об очистке профилей нагрузки
- О результатах самодиагностики
- Об отклонении напряжения от заданных порогов
- О превышении заданного лимита мощности
- О превышении заданного лимита энергии
- О превышении заданного порога отношения реактивной и активной мощностей
Технические характеристики
| Класс точности акт./реакт. |
1/1; 1/2 |
| Номинальное напряжение, В | 230 |
| Рабочий диапазон фазных напряжений, В | от 161 до 264 |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон частот, Гц | 50 ± 2,5 |
| Номинальный (макс.) ток, А |
5(60); 5(80); 5(100); 10(100) |
| Разрядность показаний | 5+2 |
| Количество тарифов | 4 |
| Количество тарифных зон суток | 48 |
| Количество сезонов | 12 |
| Количество исключительных дней | 32 |
| Количество универсальных профилей | 16 |
| Количество суточных профилей | 24 |
| Количество месячных профилей | 32 |
| Точность хода часов, не более, с/сут. | ± 0,5 при номинальной t° |
| Точность хода часов, типовое значение, с/сут. | 2 в рабочем диапазоне t° |
| Тарификация на каждый день недели | раздельная |
| Точность хода часов, не более, с/сут. | ± 0,5 при номинальной t° |
| Точность хода часов, типовое значение, с/сут. | 2 в рабочем диапазоне t° |
| Скорость обмена, Бод программируемая | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 |
| Протокол обмена | СПОДЭС |
| Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013 | Класс S |
| Макс. площадь сечения проводников, мм2 | 50 |
| Рабочий диапазон температур, °С | -40...+70 |
Упаковка и размеры
- Габаритные размеры (ВхШхГ), мм - 180×150×70
- Масса, кг - 1,2

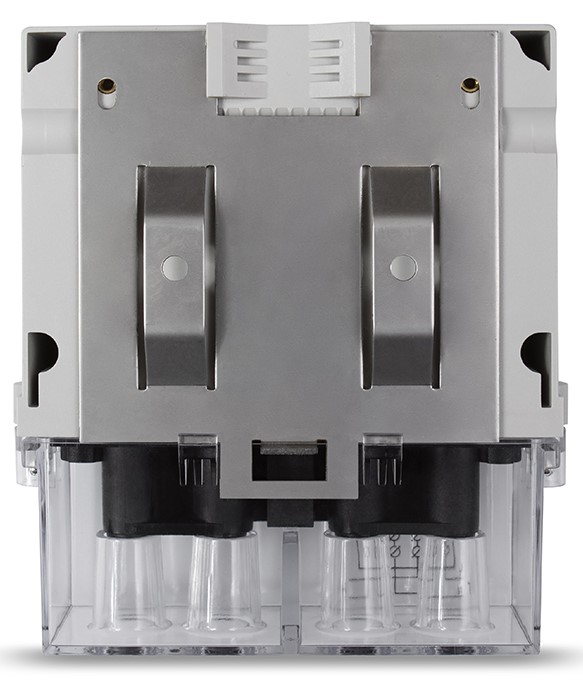

- Способ крепления - элементы крепления на винты, на опору или на самонесущий кабель
- Размеры индивидуальной упаковки, мм - 185×162×103
- Кол-во индивид. упаковок в транс. коробке, шт. - 16
- Размеры транспортной коробки, мм - 425×380×345
- Объем транспортной коробки, м3 - 0,05572
Документация и ПО
Документы для всего типа средств измерений
- Свидетельство об утверждении типа средств измерений
- Описание типа средства измерений
- Декларация о соответствии
Программное обеспечение
1. Встроенное ПО для счетчиков электрической энергии НЕВА СП1
Счетчики электрической энергии НЕВА СП1 функционируют под управлением встроенного программного обеспечения (далее – ВПО) «Встроенное ПО для счетчиков электрической энергии НЕВА СП1».
ВПО счетчика электроэнергии предназначено для:
- измерения энергии потребления/генерации в однофазной двухпроводной сети в том числе дифференцированно по зонам суток в соответствии с заданным тарифным расписанием;
- измерения параметров сети;
- фиксации измеренных данных и событий в памяти счетчика;
- вывода данных из памяти прибора на ЖКИ;
- контроля за состоянием ПУ;
- отсчета текущего времени;
- обмена данными по оптическому и беспроводным интерфейсам;
- управления подключением/отключением нагрузки;
- выдачи тестовых сигналов на оптический испытательный выход.
ВПО разделено на две части, метрологически значимую и метрологически незначимую. Метрологически незначимая часть ВПО может быть изменена через интерфейсы связи. Версию установленного ПО можно считать из памяти счетчика с помощью ПО TPMeter.
Управление режимами работы счетчика и ВПО производится через конфигурационное ПО TPMeter.
Исключительное право на ВПО в соответствии со свидетельством о государственной регистрации программы для ЭВМ №2022611619 принадлежит ООО «Тайпит-ИП», Хугаеву Олегу Васильевичу, Фоминскому Егору Дмитриевичу.
2. ПО TPMeter
Однофазные сплит-счётчики перейти в раздел
Трёхфазные сплит-счётчики перейти в раздел
