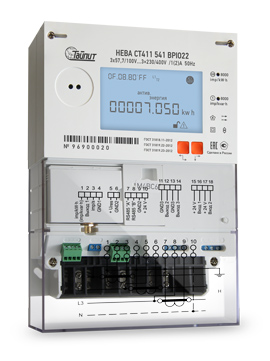

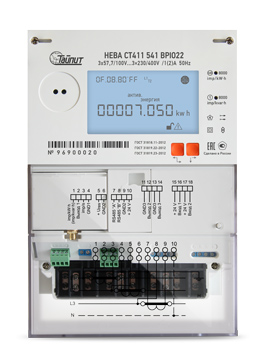

НЕВА СТ411 541 BPIO22 Трёхфазный многофункциональный счётчик

НЕВА СТ411 541 BPIO22
Трёхфазный многофункциональный счётчик

Применение: Используется для организации учёта количества и контроля качества электрической энергии автономно или в качестве первичного датчика в АСКУЭ на предприятиях промышленности и энергетики.
Назначение:  Счётчик предназначен для измерения и учёта активной и реактивной энергии в трёхфазных трёх- или четырёхпроводных цепях переменного тока, а также для измерения и учёта активной энергии в двух направлениях, реактивной энергии индуктивной и ёмкостной, в том числе и по квадрантам.
Исполнения с интерфейсами: NB-IoT, GSM, RF (2.4 Ггц, 868 МГц), EIA-485, LoRaWAN, PLC PRIME

new Заказать


Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

  • 280 000 часов

    Средняя наработка на отказ

  • 7 лет

    Гарантийный срок эксплуатации с даты выпуска

  • 16 лет

    Межповерочный интервал счётчика

  • 30 лет

    Средний срок службы



Нормативные документы

Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038-2011, ГОСТ МЭК 61107-2011, ТАСВ.411152.007 ТУ



НЕВА СТ411 541 BPIO22
Технические характеристики
Особенности
  • Измерение параметров качества электроэнергии – установившихся отклонений частоты сети и напряжения
  • Изменённая система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
  • Возможность установки сменных коммуникационных модулей
  • Возможность замены батареи без снятия пломб со знаком поверки
  • Гибкая система формирования профилей измеряемых величин
Оснащение
  • Сменный коммуникационный модуль
  • Оптический порт по ГОСТ МЭК 61107
  • Интерфейс EIA-485 с питанием от встроенного блока питания
  • Вход для подключения резервного источника питания, от 10 до 30 В
  • Подсветка ЖКИ
  • Электронные пломбы крышки клеммной колодки и корпуса
  • Датчик магнитного поля
  • Оптический и электрический испытательные выходы активной энергии и точности хода часов с возможностью переключения в режим проверки точности измерения реактивной энергии
  • Аппаратная защита разрешения записи
  • Звукоизлучатель для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неверного подключения
  • Дискретные входы/выходы
  • Дискретные выходы могут быть настроены в режим реле и срабатывать при превышении настроенных лимитов и порогов, а также менять свое логическое состояние по различным условиям
  • Дискретные входы могут быть настроены в качестве импульсных входов для других приборов учёта, а также для фиксации сигналов с различных датчиков
  • Выход +24В
Измерение и хранение в памяти измеренных значений
  • активной по модулю, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам:
    • в соответствии с тарифным расписанием
    • зафиксированных на конец месяца, за 36 предыдущих месяцев
    • зафиксированных на конец суток, за 128 предыдущих дня
  • максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 36 предыдущих месяцев
  • минимальных, максимальных, средних и усреднённых на одном из двух задаваемых пользователем временных интервалов значений измеряемых параметров (активные, реактивные и полные мощности, коэффициент активной мощности суммарно и пофазно, напряжение и сила тока пофазно, частота сети). Программируемые временные интервалы (1, 3, 5, 10, 15, 30, 60 минут), 16 профилей по 32768 значений
  • потерь в линии и потерь в трансформаторе нарастающим итогом, за 36 предыдущих месяцев
  • показаний других приборов учёта подключённых к дополнительным дискретным входам в режиме счётчика импульса в текущем месяце и за 36 предыдущих месяцев
Сохранение в журнале событий информации
  • пропадания и подачи напряжения питания по всем фазам
  • пропадания и подачи напряжения в любой из фаз
  • пропадания и подачи напряжения в любой из фаз при наличии тока в фазе
  • перепрограммирования счётчика
  • изменения времени и даты с фиксацией изменяемого времени
  • снятия и установки крышки клеммной колодки
  • изменения направления тока в любой из фаз
  • воздействия сильного магнитного поля
  • рестартов счётчика при наличии напряжения питания
  • очистки профилей нагрузки
  • очистки значений максимальных мощностей
  • очистки значений активной, реактивной положительной и реактивной отрицательной энергии на конец месяца и на конец суток
  • вскрытия корпуса
  • коррекции времени
  • статуса нагрузки
  • возникновения ошибок
  • превышения заданных порогов напряжения
  • превышения заданного лимита мощности
  • превышения заданного лимита энергии
  • обмена данными по оптическому порту
  • обмена данными по порту RS-485
  • обмена данными по порту модема
  • изменения коэффициентов трансформации по току и по напряжению
  • изменения состояний дискретных выходов
Измерение параметров сети
  • мощности активной, реактивной и полной по каждой фазе и суммарно по фазам
  • среднеквадратических значений токов и напряжений пофазно
  • частоты сети
  • фактора активной мощности суммарно и пофазно
  • углов между векторами напряжений
  • углов между векторами токов и напряжений
Технические характеристики
Класс точности акт./реакт. 0,5S/1
Номинальное напряжение, В 3×57,7/100 и 3×230/400
Рабочий диапазон фазных напряжений, В от 3×46/80 до 3×264/460
Номинальная частота сети, Гц 50
Рабочий диапазон частот, Гц 50 ± 2,5
Номинальный (макс.) ток, А 1(2)
Разрядность показаний 5+3
Количество тарифов 4
Количество тарифных зон суток 48
Количество сезонов 12
Количество исключительных дней 32
Тарификация на каждый день недели раздельная
Точность хода часов, не более, с/сут. ± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут. 2 в рабочем диапазоне t°
Скорость обмена, Бод программируемая 300, 600, 1200, 2400, 4800, 9600, 19200, 38400
Протокол обмена ГОСТ IEC 61107-2011
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013 класс S
Макс. площадь сечения проводников, мм2 15
Рабочий диапазон температур, °С -40...+70
Упаковка и размеры
  • Габаритные размеры, для крепления винтами, мм – 170x257x76
  • Масса, не более, г – 1400
  • Способ крепления – 3 винта и ТН-35
Варианты исполнения

  • НЕВА СТ411 541 BPIO20E4
  • НЕВА СТ411 541 BPIO22-G1



Документация и ПО
Документы для всего типа средств измерений
  1. Свидетельство об утверждении типа средств измерений
  2. Декларация о соответствии
  3. Описание типа средства измерений
Эксплуатационная документация
  1. Руководство по эксплуатации
  2. Паспорт
Программное обеспечение
  1. ПО TPMeter
