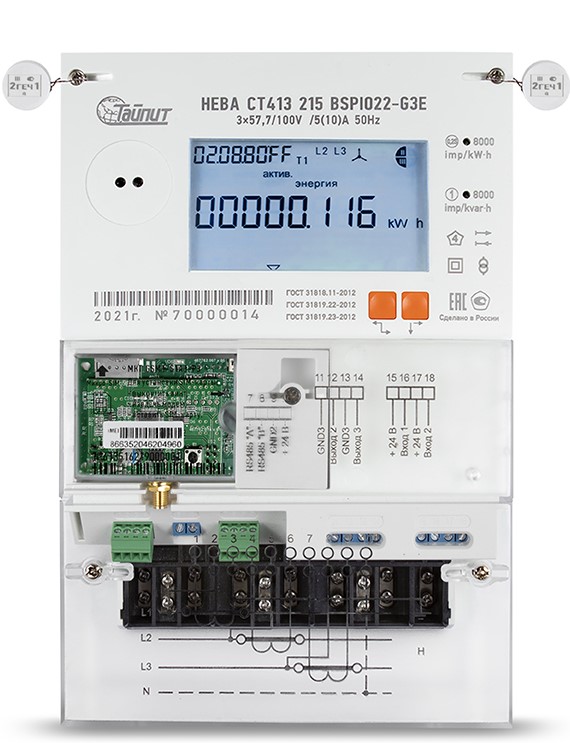

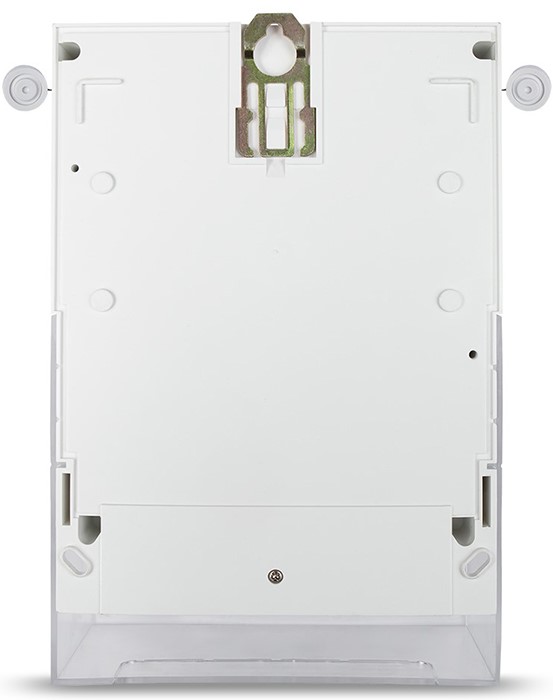

НЕВА СТ413
Трёхфазный многофункциональный счётчик

Применение: Используется для организации учёта количества и контроля качества электрической энергии автономно или в качестве первичного датчика в АСКУЭ на предприятиях промышленности и энергетики.
Назначение: Счётчик предназначен для измерения и учёта активной и реактивной энергии в трёхфазных трёх- или четырёхпроводных цепях переменного тока, а также для измерения и учёта активной энергии в двух направлениях, реактивной энергии индуктивной и ёмкостной, в том числе и по квадрантам.
Исполнения с интерфейсами: NB-IoT/GPRS, RF (ZigBee), RS-485, LoRaWAN, PLC (G3/PRIME), PLC/RF.

хит Заказать

Надежность и гарантии производителя

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

280 000 часов

Средняя наработка до отказа
7 лет

Гарантийный срок эксплуатации с даты выпуска
16 лет

Межповерочный интервал счётчика
30 лет

Средний срок службы

Нормативные документы

Счётчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23- 2012, ГОСТ 30804.4.30-2013, ГОСТ 32144-2013, ГОСТ МЭК 61038- 2011, ГОСТ МЭК 61107-2011, ТАСВ.411152.007 ТУ

Скачать рекламную листовку

Технические характеристики

Особенности

Протокол обмена данными СПОДЭС 2.0/DLMS
Измерение параметров качества электроэнергии: 1) факт медленных отклонений напряжения и частоты сети; 2) длительность этих отклонений
Возможность установки сменных коммуникационных модулей
Возможность замены батареи без снятия пломб со знаком поверки
Гибкая система формирования профилей измеряемых величин
Гибкая система формирования суточных и месячных профилей, а также профилей нагрузки

Оснащение

Оптический порт по ГОСТ МЭК 61107-2011
Интерфейс RS-485 с питанием от встроенного блока питания
Возможность установки дополнительного модуля RS-485
Датчик магнитного поля
Вход для подключения резервного источника питания, от 10 до 27 В
Подсветка ЖКИ
Электронные пломбы крышки клеммной колодки и корпуса
Оптический и электрический испытательные выходы активной энергии и точности хода часов с возможностью переключения в режим проверки точности измерения реактивной энергии
Аппаратная защита разрешения записи
Звукоизлучатель для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неверного подключения
Дискретные выходы могут быть настроены в режиме реле и срабатывать при превышении настроенных лимитов и порогов, а также менять свое логическое состояние по различным условиям
Дискретные входы могут быть настроены в качестве импульсных входов для других приборов учёта, а также для фиксации сигналов с различных датчиков
Выход +24В

Применение

используется для организации учёта количества и контроля качества электрической энергии автономно или в качестве первичного датчика в АСКУЭ на предприятиях промышленности и энергетики.

Измерение и хранение в памяти измеренных значений

активной по модулю, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по квадрантам с I по IV энергии нарастающим итогом пофазно и суммарно всего и по тарифам:
- в соответствии с тарифным расписанием
- зафиксированных (значений) на конец месяца, за 36 предыдущих месяцев
- зафиксированных (значений) на конец суток, за 256 предыдущих дней
максимальных значений активной, реактивной положительной и реактивной отрицательной мощностей, усреднённых на заданном интервале времени, в том числе для каждого из тарифов, в текущем месяце, за 36 предыдущих месяцев
минимальных, максимальных, средних и усреднённых на одном из двух задаваемых пользователем временных интервалов значений измеряемых параметров (активные, реактивные и полные мощности, коэффициент активной мощности суммарно и пофазно, напряжение и сила тока пофазно, частота сети). Программируемые временные интервалы (1, 3, 5, 10, 15, 30, 60 минут), 16 профилей по 16384 значений
минимумов и максимумов активной, реактивной и полной мощностей на часовом интервале
максимумов фактора реактивной мощности суммарно и пофазно
потерь в линии и потерь в трансформаторе нарастающим итогом, за 36 предыдущих месяцев
показаний других приборов учёта, подключённых к дополнительным дискретным входам в режиме счётчика импульса, в текущем месяце и за 36 предыдущих месяцев

Сохранение в журнале событий информации

пропадании и восстановлении напряжения питания по каждой фазе
провалах и перенапряжении по каждой фазе
пропадании и подаче напряжения по каждой фазе при наличии тока в фазе
неправильной последовательности фаз
превышении коэффициента несимметрии напряжений
изменении направления тока по каждой фазе
превышении максимального тока по каждой фазе
отключении, подключении нагрузки абонентом
отключении, подключении нагрузки при превышении установленных лимитов
перепрограммировании счётчика
воздействии сильного магнитного поля
снятии и установке крышки клеммной колодки
вскрытии корпуса
изменении времени и даты с фиксацией изменяемого времени
статусе обмена по интерфейсу
возникновении ошибок
изменении состояний дискретных выходов
очистке профилей
очистке журналов событий

Измерение параметров сети

мощности активной, реактивной и полной по каждой фазе и суммарно по фазам
среднеквадратических значений токов и напряжений пофазно
частоты сети
факторов активной и реактивной мощности суммарно и пофазно
углов между векторами напряжений
углов между векторами токов и напряжений

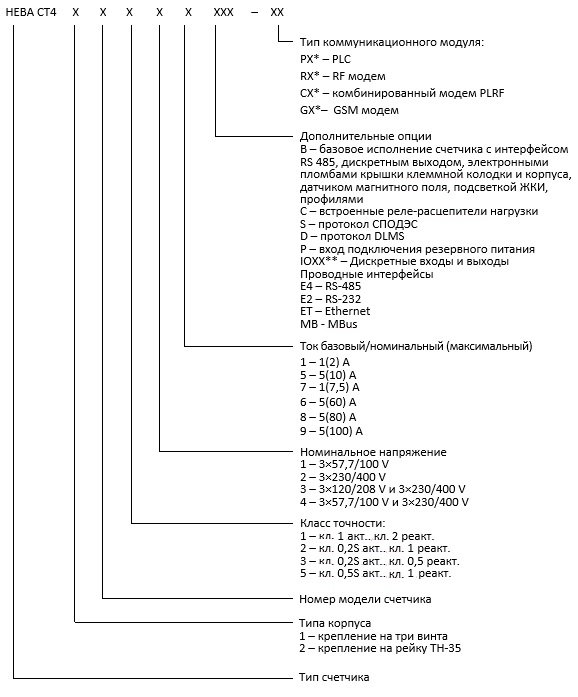

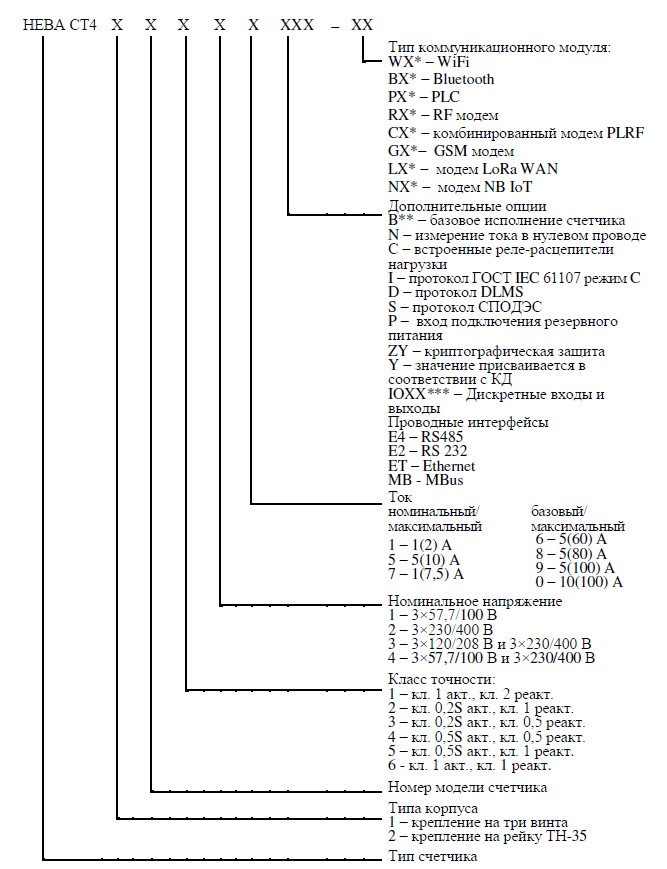

Структура условного обозначения счётчиков

* X – исполнение модема, буква E после цифры исполнения, обозначает возможность установки выносной антенны;
**B - базовое исполнение счетчика оснащается оптическим портом по ГОСТ IEC 61107–2011, интерфейсом RS-485 с питанием от встроенного блока питания, дискретным выходом только для НЕВА СТ41Х, электронными пломбами крышек и корпуса, датчиком магнитного поля, подсветкой ЖКИ;
***XX – первая цифра количество входов, вторая цифра количество выходов только для счетчиков СТ41Х.

Технические характеристики

Класс точности акт./реакт.	0,2S/0,5; 0,5S/1; 0,5S/0,5; 0,2S/1.
Номинальное напряжение, В	3×57,7/100; 3×57,7/100 и 3×230/400; 3×230/400
Рабочий диапазон фазных напряжений, В	от 3×43/80 до 3×67/115; от 3×43/80 до 3×264/460; от 3×172/300 до 3×264/460
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (макс.) ток, А	1(2); 1(7,5); 5(10)
Разрядность показаний	5+3
Количество тарифов	4
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	2 в рабочем диапазоне t°
Скорость обмена, Бод программируемая	300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Протокол обмена	СПОДЭС/DLMS
Измерение установившихся отклонений напряжения и частоты по ГОСТ 30804.4.30-2013	класс S
Макс. площадь сечения проводников, мм2	15
Рабочий диапазон температур, °С	-40...+70
Габаритные размеры, для крепления винтами, мм	170x257x76
Масса, кг	1,6
Способ крепления	3 винта

Упаковка и размеры

Габаритные размеры (ВхШхГ), мм - 257×170×75
Масса, кг - 1,6
Способ крепления - 3 винта
Размеры индивидуальной упаковки, мм - 294×184×87
Кол-во индивид. упаковок в транс. коробке, шт. - 10
Размеры транспортной коробки, мм - 440×390×320
Объем транспортной коробки, м3 - 0,05491

Документация и ПО

Документы для всего типа средств измерений

Эксплуатационная документация

Программное обеспечение

1. Встроенное ПО для счетчиков электрической энергии НЕВА СТ413

Счетчики электрической энергии НЕВА СТ413 функционируют под управлением встроенного программного обеспечения (далее – ВПО) «Встроенное ПО для счетчиков электрической энергии НЕВА СТ413».

ВПО счетчика электроэнергии предназначено для:

измерения энергии потребления/генерации в трехфазной сети в том числе дифференцированно по зонам суток в соответствии с заданным тарифным расписанием;
измерения параметров сети;
фиксации измеренных данных и событий в памяти счетчика;
вывода данных из памяти прибора на ЖКИ;
управления выводом информации на ЖКИ посредством кнопок;
контроля за состоянием ПУ;
отсчета текущего времени;
обмена данными по оптическому, электрическим и беспроводным интерфейсам;
управления подключением/отключением нагрузки;
управления дискретными входами и выходами;
выдачи тестовых сигналов на испытательные выходы.

ВПО устанавливается в Счетчик на заводе-изготовителе и не требует дополнительных действий со стороны пользователя.

ВПО разделено на две части, метрологически значимую и метрологически незначимую. Метрологически незначимая часть ВПО может быть изменена через интерфейсы связи. Версию установленного ПО можно считать из памяти счетчика с помощью ПО TPMeter.

Управление режимами работы счетчика и ВПО производится через конфигурационное ПО TPMeter.

Исключительное право на ВПО в соответствии со свидетельством о государственной регистрации программы для ЭВМ №2022610182 принадлежит ООО «Тайпит-ИП», Хугаеву Олегу Васильевичу, Фоминскому Егору Дмитриевичу.

2. ПО TPMeter
