НЕВА V01-U
Артикул: 6135130
Применение: Основная область применения – промышленные предприятия, предприятия электроэнергетики и жилищно-коммунальное хозяйство в составе АСКУЭ. Устанавливается на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.
Назначение: Устройство предназначено для сбора, обработки, хранения измеряемых данных со счётчиков электроэнергии и передачи их на верхний уровень автоматизированных систем контроля и учёта энергоресурсов (АСКУЭ). Также устройство может решать задачи для управления и контроля состояния объекта автоматизации.
Исполнения с интерфейсами: RF (2.4 Ггц, 868 МГц), EIA-485, LoRaWAN, PLC PRIME
Надежность и гарантии производителя
При покупке и вводе устройства в эксплуатацию требуйте заполнение гарантийного талона.
-
50 000 часов
Средняя наработка на отказ
-
5 лет
Гарантийный срок эксплуатации с даты выпуска
-
5 лет
Межповерочный интервал счётчика
-
15 лет
Средний срок службы
Технические характеристики
Применение
- основная область применения – промышленные предприятия, предприятия электроэнергетики и жилищно-коммунальное хозяйство в составе АСКУЭ. Устанавливается на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.
Назначение
- устройство предназначено для сбора, обработки, хранения измеряемых данных со счётчиков электроэнергии и передачи их на верхний уровень автоматизированных систем контроля и учёта энергоресурсов (АСКУЭ). Также устройство может решать задачи для управления и контроля состояния объекта автоматизации.
Оснащение
- УСПД имеет четыре независимых канала обмена информацией с приборами учета электроэнергии Каждый канал УСПД обеспечивает подключение не менее 256 ПУ по одному из интерфейсов RS-485, PLC (Prime), ZigBee, RF
Особенности
- Многофункциональное изделие, работающее в непрерывном режиме, обладающее функциями самодиагностики и самовосстановления.
- Имеет 4 независимых канала обмена информацией с приборами учета электроэнергии (ПУ).
- Каждый канал УСПД обеспечивает подключение не менее 256 ПУ по одному из интерфейсов RS-485, PLC (Prime), ZigBee, RF.
- Поддерживает двухсторонний обмен информации с ПУ по стандартным открытым протоколам: ГОСТ IEC 61107 − 2011, МЭК 62056 (DLMS / COSEM).
- Обеспечивает сбор данных с ПУ по регламенту (по расписанию), спорадически, по запросу. Сохраняет полученные данных во Flash памяти.
- Поддерживает передачу информации на сервер АСКУЭ через Ethernet или GSM/GPRS соединение, с использованием формата XML (макеты 80020, 80030, 80040, 80050) и протокола ГОСТ Р МЭК 60870-5-104-2004, в режимах:
- прямого доступа к ПУ со стороны сервера АКУЭ (режим «прозрачного канала»);
- выгрузки, собранных данных, по одному ПУ, все данные по одному из каналов или все данные в целом по всем каналам.
- Имеет Web-сервер, позволяющий через Wi-fi, Ethernet или GSM/GPRS соединение осуществлять программирование режимов работы и считывать информацию о состоянии УСПД.
- При передачи данных от УСПД на сервер АСКУЭ предусмотрено кодирование передаваемых данных (AES-128), а также установлена защита от несанкционированного доступа (данных, параметров настройки, загруженных программ).
- Реализована система индикации информацию о состоянии УСПД, состоянии системы питания, режимах работы каналов связи.
- Имеет комбинированную систему питания с функцией автоматического переключения между источниками питания 220 (110) ± 20 % В, POE, источника постоянного тока 10 – 48 В.
Функциональные возможности
- Обеспечивает режим прямого доступа к приборам учёта со стороны сервера АСКУЭ в режиме «прозрачного канала», как для считывания данных, так и для удалённого изменения конфигурации приборов учёта.
- Обеспечивает считывание результатов измерений с ПУ:
- значения активной и реактивной энергии прямого и обратного направлений;
- значения средней активной и реактивной мощности с привязкой ко времени;
- данных о потребление на начало суток и на начало месяца;
- профили нагрузок, усредненных на часовом или получасовом интервале;
- информации о состоянии ПУ и результаты автоматического контроля состояния;
- дополнительную информации с ПУ, в том числе о параметрах качества электроэнергии (частота сети, напряжение, ток) и т.д.
- Сохраняет полученную информацию во внутренней памяти (Flash) по каждому из четырех каналов.
- Обеспечивает «глубину» хранение информации не менее чем с 1000 ПУ:
- суточные данные о часовых приращениях электроэнергии и состоянии ПУ, не менее 90 суток;
- электропотребление за месяц по каждому каналу не менее 35 суток.
- Обладает функцией самодиагностики, которая работает постоянно и непрерывно в фоновом режиме и осуществляет контроль:
- корректности работы потоков ПО (включая ""watchdog"");
- контроль состояние интерфейсов приема и передачи данных;
- контроль состояния комбинированной системы питания.
- Обеспечивает автоматическое ведение журнала событий, c глубиной записи не менее 250 записей, с фиксацией сведений по следующим событиям:
- пропадание и восстановление напряжения питания (основного, резервного);
- наличие факта параметрирования, изменения режимов работы УСПД;
- сеансах доступа к собранной информации, а также о попытках несанкционированного доступа;
- результаты самодиагностики;
- перезапуск УСПД в результате обработки внутренних ошибок (автоматический), а также при перезапуске по инициативе оператора;
- фиксация времени установление, разрыва и восстановление соединения по каналам связи;
- факты коррекции времени с фиксацией времени;
- ошибки в работе УСПД.
- Имеет возможность передавать содержание журнала событий на сервер АСКУЭ по запросам.
- В УСПД должна быть реализована функция часов реального времени. Синхронизации часов реального времени осуществляется автоматически по данным серверов точного времени в России (NTP-серверов) или по сигналам с модуля GPS/ГЛОНАСС.
Технические характеристики
| Интерфейсы для конфигурирования УСПД (Web-сервер): Ethernet, GSM/GPRS, Wi-Fi | 2, 1, 1 |
| Интерфейсы связи с сервером АСКУЭ: | |
| Ethernet, GSM/GPRS | 2, 1 |
| Интерфейсы связи с приборами учета | |
| PLC (Prime) | 4* |
| RS-485 | 3* |
| ZigBee | 4* |
| RF | 4* |
| Дискретные порты, с напряжением 24В, для подключения датчиков сигнализации | 3* |
| Режимы сбора данных с ПУ | - по регламенту (по меткам времени); |
| - спорадически; | |
| - по запросу | |
| Автоматический сбор показаний ПУ о приращениях электроэнергии с заданной дискретностью учёта: | не реже 1 раз/в сутки |
| - для оптового рынка – 30 мин; | |
| - для розничного рынка – 60 мин. | |
| Поддержка протоколов | - МЭК 62056 (DLMS / COSEM), спецификация СПОДЭС с ПУ; |
| - МЭК 60870-5-104 | |
| Передача данных на сервер АСКУЭ | - в формате XML (макеты 80020, 80030, 80040, 80050) |
| Синхронизация часов реального времени УСПД | - через сервер точного времени в сети Internet; |
| - через модуль GPS/ГЛОНАСС. | |
| Индикация состояния и режимов работы УСПД | - через встроенный дисплей; |
| - Web интерфейс | |
| Напряжение питания от сети переменного тока, В | 3х230/400 ±20 % |
| Автоматическое переключение на резервный источник питания постоянного тока, POE при исчезновении основного питания и обратно, В | 10 – 48 В (внешн. источн.) |
| 48 ± 5 % (POE) | |
| Потребляемая мощность с полным набором модулей, Вт, не более | 100 |
| Наработка на отказ, ч, не менее | 50000 |
| Среднее время восстановления работоспособности, не более, ч | 24 |
| Проведение автоматической самодиагностики, не реже, раз в сутки | 1 |
| Гарантийный срок эксплуатации со дня ввода в эксплуатацию должен составлять не менее, лет | 5 |
| Наличие защиты от несанкционированного доступа (данных, параметров настройки, загруженных программ) | логин, пароль |
| В аппаратной части (доступ к разъемам, функциональным модулям и т.д.) | механическое пломбирование или маркирование |
| Наличие возможность кодирования передаваемых данных | шифрование AES 128 bit, |
| Исключение возможности корректировки данных по протоколу | программная защита |
| Наличие защиты от зацикливания | "watchdog" |
Типы поддерживаемых ПУ
- "NEVAMT112.1101"
- "NEVAMT112.1102"
- "NEVAMT112.1103"
- "NEVAMT113.2101"
- "NEVAMT113.2102"
- "NEVAMT113.2103"
- "NEVAMT113.2104"
- "NEVAMT113.2105"
- "NEVAMT113.2201"
- "NEVAMT113.2202"
- "NEVAMT113.2203"
- "NEVAMT113.2204"
- "NEVAMT113.2205"
- "NEVAMT114.3104"
- "NEVAMT114.3105"
- "NEVAMT114.4104"
- "NEVAMT114.4105"
- "NEVAMT114.3502"
- "NEVAMT114.3106"
- "NEVAMT114.4301"
- "NEVAMT114.4302"
- "NEVAMT114.4303"
- "NEVAMT114.4304"
- "NEVAMT115.1101"
- "NEVAMT115.1102"
- "NEVAMT115.1103"
- "NEVAMT115.1104"
- "NEVAMT115.1105"
- "NEVAMT124.3104"
- "NEVAMT124.3105"
- "NEVAMT124.4104"
- "NEVAMT124.4105"
- "NEVAMT124.4103"
- "NEVAMT124.8101"
- "NEVAMT124.8201"
- "NEVAMT124.7101"
- "NEVAMT124.7102"
- "NEVAMT124.7103"
- "NEVAMT124.7104"
- "NEVAMT124.7105"
- "NEVAMT124.7106"
- "NEVAMT124.7107"
- "NEVAMT124.7108"
- "NEVAMT315.4101"
- "NEVAMT315.4201"
- "NEVAMT315.4301"
- "NEVAMT315.4401"
- "NEVAMT313.1106"
- "NEVAMT313.1206"
- "NEVAMT313.1306"
- "NEVAMT313.1405"
- "NEVAMT314.3107"
- "NEVAMT314.3207"
- "NEVAMT314.3307"
- "NEVAMT314.3407"
- "NEVAMT323.2103"
- "NEVAMT323.2206"
- "NEVAMT324.1103"
- "NEVAMT324.1104"
- "NEVAMT324.2306"
- "NEVAMT324.2407"
- "NEVAMT324.2506"
- "NEVAMT324.3107"
- "NEVAMT324.3105"
- "NEVAMT324.2405"
Упаковка и размеры

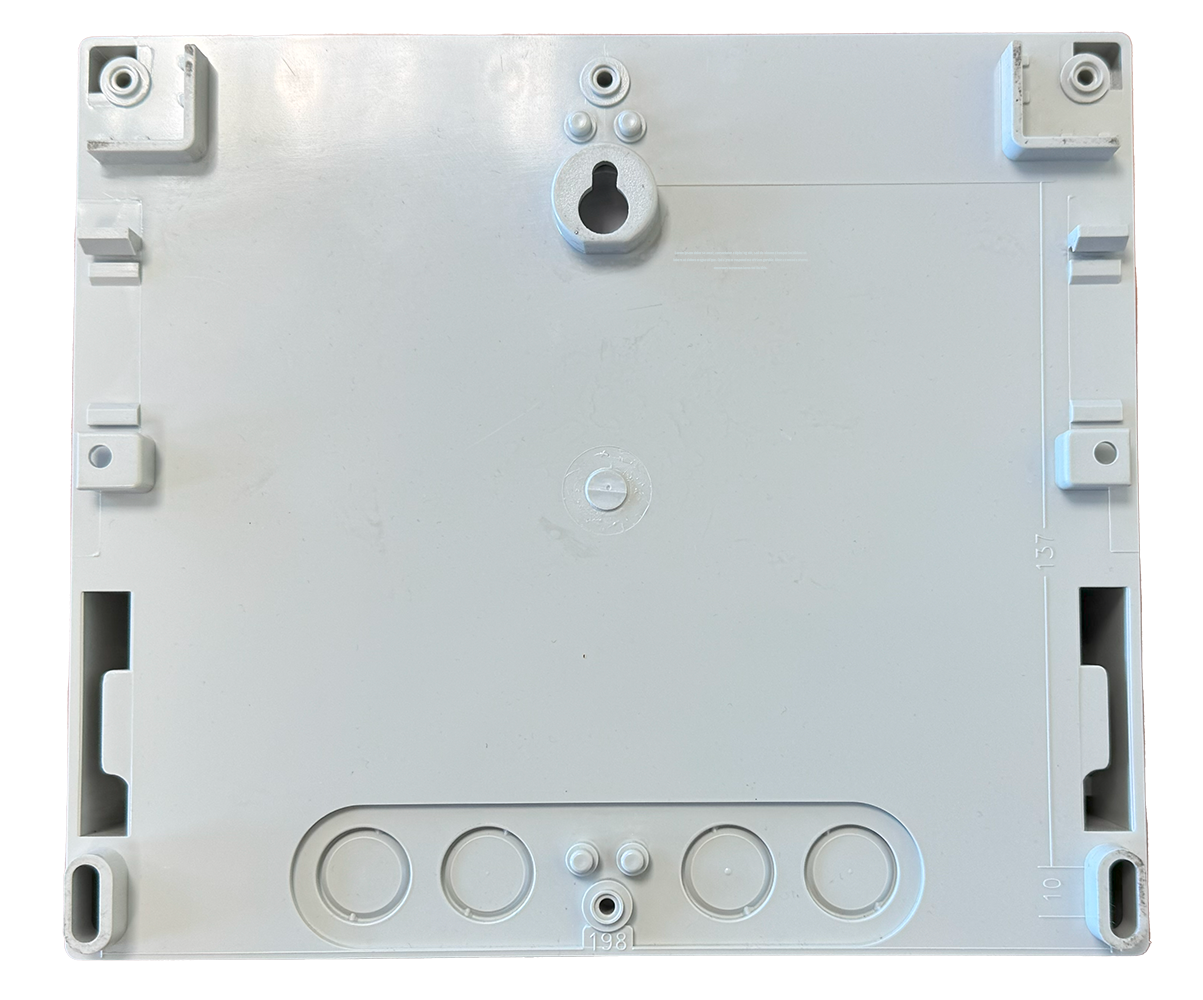

- Габаритные размеры - 235х185х119мм
- Масса - не более 1000г
