Однофазные счётчики электроэнергии

Однофазные счётчики электроэнергии

Однофазный счётчик электроэнергии относится к бытовым устройствам, используемым преимущественно в городских квартирах, частных домах и коттеджах. Кроме того, эти приборы учёта электроэнергии могут применяться в небольших офисах, магазинах, гаражах. Данное оборудование предназначено для установки в цепях переменного тока с одной фазой.

В городах и сельской местности для большинства объектов бытовой сферы предусматривается подключение именно однофазных счётчиков электроэнергии. Установка более мощного трёхфазного устройства требуется только при подключении к сети большого количества энергозатратных приборов.

Однофазные электросчётчики производятся в двух модификациях:

  • Однотарифные счётчики. Самые простые измерительные приборы, неприхотливые в эксплуатации. Такие устройства фиксируют потреблённый объём электроэнергии равномерно, без учёта времени суток. Примеры: модели НЕВА 101, 103, 104, 106 и другие.
  • Многотарифные счётчики. Более сложные приборы, осуществляющие дифференцированную регистрацию потреблённых ресурсов по определённым временным зонам. Данные устройства дают возможность использовать различные тарифные планы в целях экономии денежных средств. Потребители могут выровнять нагрузку и уменьшить ее в пиковые часы. Примеры: приборы многотарифного учёта НЕВА МТ 113, 115, 124 AR2S и другие.

Принцип работы однофазных счётчиков электроэнергии

Однофазные счётчики предназначены для определения расхода электроэнергии при постоянном рабочем токе 5 Ампер и максимальном 50 Ампер. Устройство такого типа подключается к сети с напряжением 200 или 230 Вольт. Корпус изделия маркируется буквами СО.

Однофазный электросчётчик представляет собой микропроцессорный прибор, состоящий из электронного реле и микроконтроллера. Контакты, расположенные на реле, присоединяются к проводам электрической сети, после чего контрольными приборами осуществляется учёт количества поступившего тока. Устройство может эксплуатироваться в автоматизированной системе учёта или работать автономно.

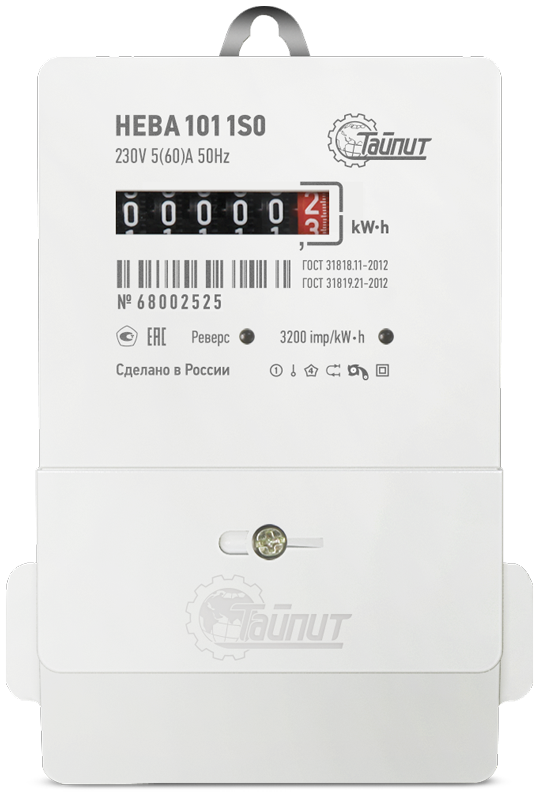

Однофазный однотарифный счётчик НЕВА 101 1S0 230V 5(60) A

Однофазный однотарифный счётчик НЕВА 101 1S0 230V 5(60) A

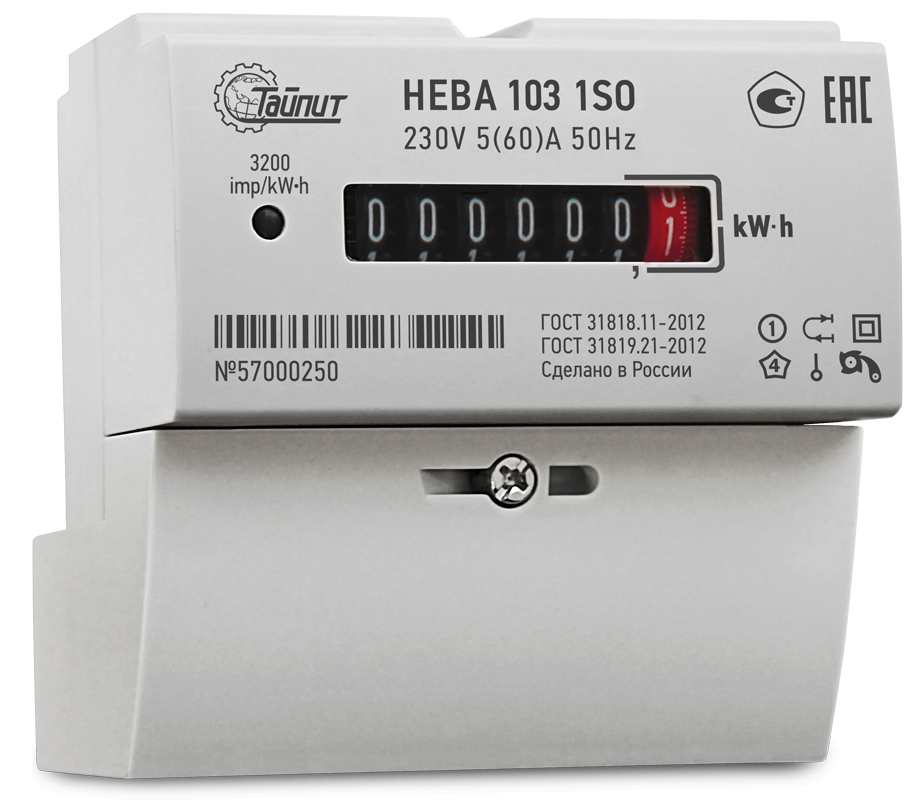

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(60)A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(60)A

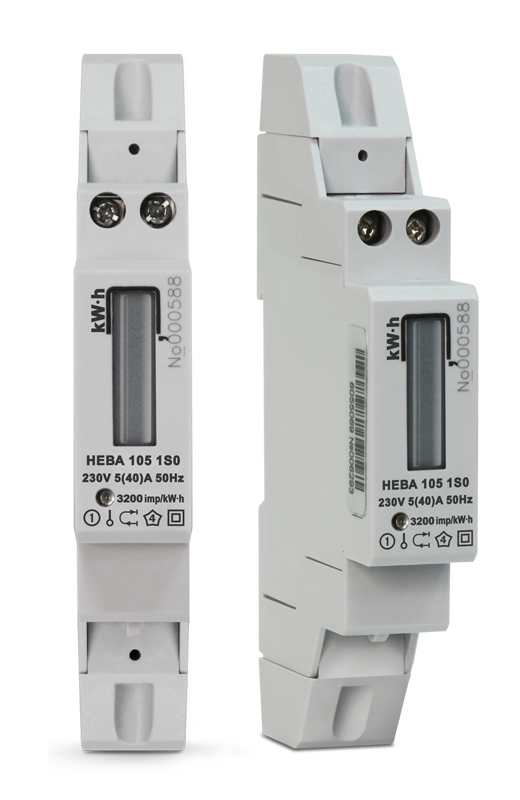

Однофазный однотарифный счётчик НЕВА 105 1S0 230V 5(40) A

Однофазный однотарифный счётчик НЕВА 105 1S0 230V 5(40) A

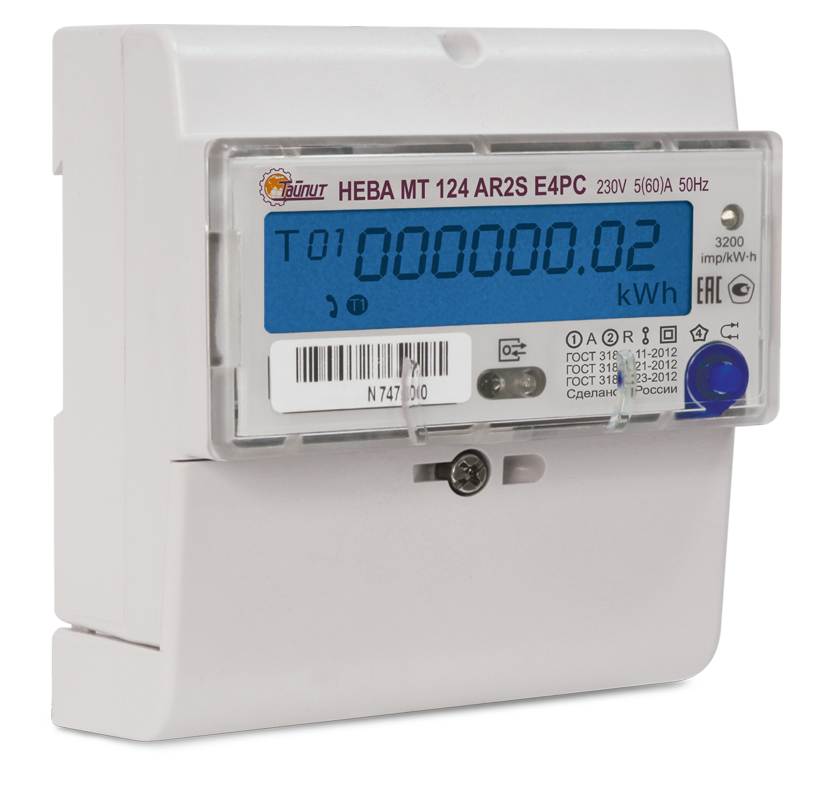

Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А

Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А

Современные электрические однофазные счётчики являются идеальной заменой устаревшим индукционным моделями. Они позволяют:

  • измерять как активную энергию, так и реактивную;
  • фиксировать превышение нормативных параметров потребления энергии;
  • фиксировать такие факты, как магнитное воздействие на измерительный прибор или открытие клеммной крышки;
  • измерять нормируемые показатели качества энергии.

Подключение однофазного счётчика

Однофазные приборы учёта имеют прямое включение, то есть дополнительных понижающих трансформаторов тока не требуется. Подготовительная часть работ по установке прибора включает в себя монтаж навесного или встраиваемого бокса. Его нужно фиксировать на расстоянии 0,8–1,7 метра от пола, чтобы впоследствии было удобно снимать показания.

Подключение однофазного счётчика Подключение однофазного счётчика

Чтобы установить однофазный счётчик учёта электроэнергии, следует убедиться, что подающая линия обесточена. Для подготовки прибора к подключению нужно открутить пломбировочный винт, расположенный на нижней крышке. Под крышкой на корпусе каждого счётчика находится схема, согласно которой необходимо производить установку.

На клеммной колодке однофазных счётчиков, регистрирующих расход электрической энергии, располагаются 4 контакта:

  • первый контакт — ввод фазы от внешней сети;
  • второй контакт — выход фазы;
  • третий контакт — ввод нуля от внешней сети;
  • четвертый контакт — выход нуля.

Подключать контакты при установке счётчика следует в вышеуказанном порядке.

Как выбрать однофазный счётчик

Схема подключения электросчетчика НЕВА 103 Схема подключения электросчетчика НЕВА 103

Современные однофазные электросчётчики отличаются не только высокой точностью, но и доступной ценой. Срок службы таких устройств — до 30 лет. Приобретая контролирующий прибор для дома или квартиры, важно обратить внимание на его изготовителя — от этого напрямую зависит качество прибора.

Критерии выбора:

  • Класс точности. Чем точнее прибор будет фиксировать данные, тем меньше вероятность переплатить за электроэнергию.
  • Мощность. Чтобы правильно подобрать прибор по этому критерию, нужно подсчитать суммарную токовую нагрузку на сеть.
  • Тип устройства. В зависимости от условий помещения и региона проживания следует выбрать одно- или двухтарифный счётчик. Если пользователь хочет сэкономить денежные средства и имеет возможность пользоваться большинством электроприборов в ночное время, целесообразно выбрать двухтарифное устройство.
