Автоматизированный учет электроэнергии

Для того чтобы вести автоматизированный учет электроэнергии, существуют специальные решения — АСКУЭ (или АИИС КУЭ). Они представляют собой комплекс из приборов учета, средств передачи информации (коммуникаций) и специализированного ПО.

Функции системы

Автоматизированный учет электроэнергии

Функционал автоматизированных систем коммерческого учета включает множество аспектов:

• своевременный контроль потребления электроэнергии каждым абонентом;
• отсутствие необходимости в прямом доступе к прибору учета для проверки показаний;
• постоянное отслеживание работоспособности и состояния счетчиков;
• возможность осуществления расчета по нескольким тарифам (например, дифференцированным с учетом времени суток);
• выявление потерь электроэнергии, локализация проблемных точек;
• оперативное выявление фактов хищения электроэнергии;
• возможность значительно уменьшить число линейного персонала (контролеров-обходчиков);
• существенное снижение затрат на организацию выписки счетов и обслуживание точек учета;
• повышение ответственности абонентов в вопросах оплаты счетов;
• исключение человеческого фактора и связанных с этим неточностей из процедуры снятия показаний со счетчика;
• максимально оперативное получение данных о потреблении абонентами электроэнергии.

Ключевая задача систем учета — максимально точное измерение энергии (переданной и потребленной) для корректной оплаты в рублях по заданным тарифам, хранение результатов измерений в течение длительного срока и обеспечение доступа к этим данным для осуществления расчетов.

Второй ключевой аспект — аналитический. Автоматизированный учет электроэнергии — эффективный инструмент для оптимизации работы частного сектора, многоквартирных домов и предприятий, управляющих и энергосбытовых компаний и т. д. За сравнительно небольшой промежуток времени (1–2 месяца) можно выявить основные проблемы энергетической сферы: неграмотная компоновка сетей, неисправности оборудования, хищения и т. д. Сегодня энергосбережение — это не просто тренд, а одно из самых важных условий производственной оптимизации, и без комплексного учета здесь не обойтись.

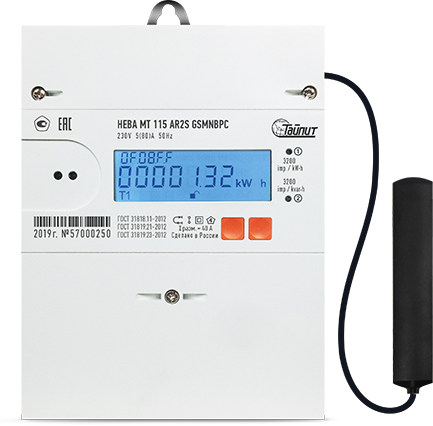

Однофазный многотарифный счётчик НЕВА МТ 115 AR2S GSMNBPC 5(80)A

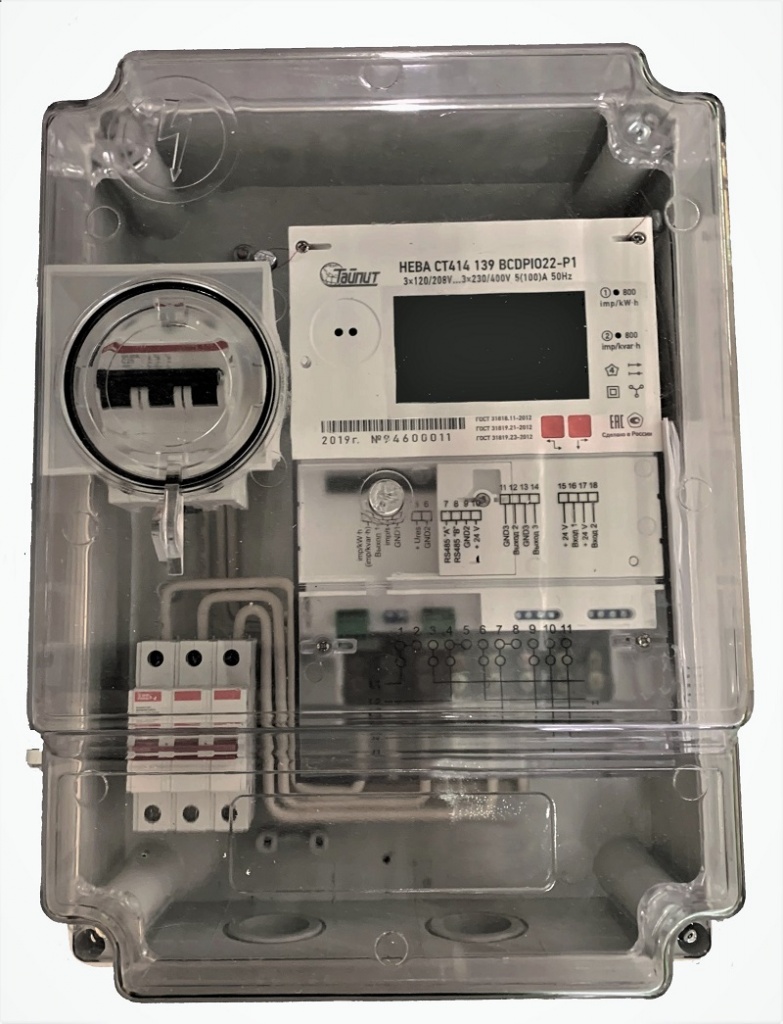

Трёхфазный многофункциональный счётчик НЕВА СТ414 в боксе

АСКУЭ обеспечивает высокую точность измерений. Вкупе с возможностью длительного хранения данных, такая система максимально упрощает решение любых спорных ситуаций между потребителями и поставщиками энергоресурсов.

Отдельно стоит поговорить об экономических преимуществах данной системы. Контроль — сам по себе средство снижения расходов, исключающее переплату. Однако автоматизированный учет дает возможность не только меньше платить потребителям, но и значимо снизить финансовую нагрузку для всех, кто связан с поставками электроэнергии. Возможность автоматизировать расчеты, позволяет оперативнее выставлять квитанции, а значит, упрощает и ускоряет поступление платежей. Все расчеты становятся прозрачнее, что снижает риск ошибок и мошенничества. Упрощается интеграция с финансово-расчетными организациями и структурами.

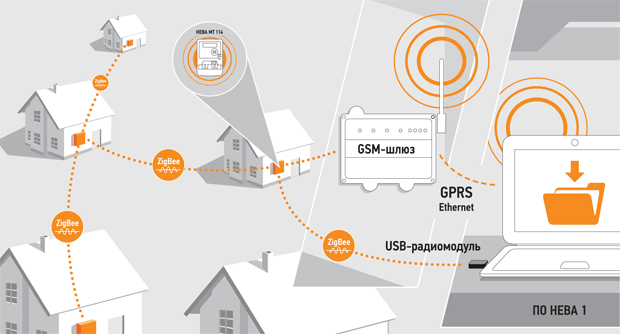

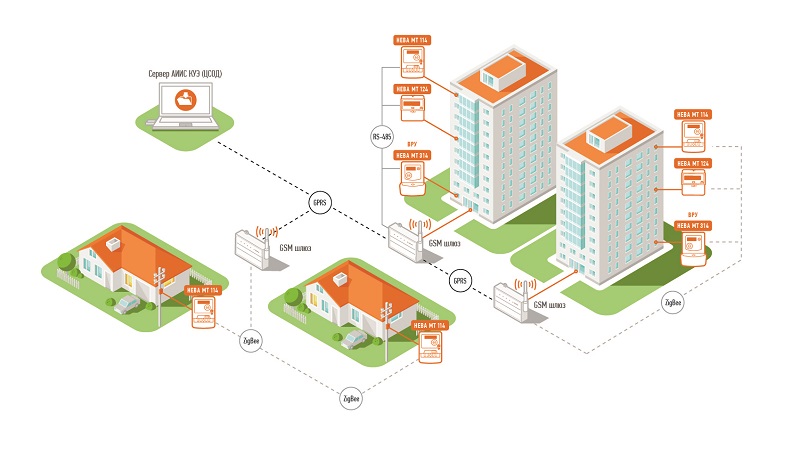

АСКУЭ — удаленный сбор показаний со счётчиков

АСКУЭ — удаленный сбор показаний со счётчиков

Еще одно важное направление — совершенствование инженерно-технической сферы. Интеграция автоматизированного учета электроэнергии в структуру частного сектора, многоквартирных домов и предприятий, управляющих и энергосбытовых компаний позволяет:

• провести модернизацию диспетчерского управления;
• улучшить оперативность и общую эффективность аварийных служб;
• упростить подготовку ППР (планово-предупредительных ремонтов);
• более продуктивно планировать и реализовывать техническое переоснащение;
• получать полную картину энергопотребления и энергораспределения, что важно и для оптимизации, и для повышения инвестиционной привлекательности компании.

В техническом плане актуален также фактор оперативности — возможности сегодняшних систем коммуникации и IT позволяют очень быстро организовывать даже сильно разветвленные, сложные учетные комплексы.

Основные элементы автоматизированных систем учета

Система АСКУЭ состоит из нескольких основных компонентов:

1. средства измерения — электрические счетчики;
2. информационные элементы — устройства сбора и передачи данных;
3. программное обеспечение верхнего уровня.

1. Счетчики энергии — основа любого учетного комплекса. Сегодня используются микропроцессорные модели с цифровым интерфейсом.

Счетчики подразделяются по классу точности — 1,0; 0,5S и т. д. Для коммерческого учета рекомендуется выбирать более высокий класс прибора.

Средства измерения различают и по наборам функций. Для современных цифровых счетчиков доступны в зависимости от конфигурации:

• учет энергии (активной и реактивной);
• фиксация показателей максимальной мощности для заданного временного интервала;
• хранение полученных данных в собственной памяти;
• измерение не только количества, но и качества электроэнергии (ток, напряжение, частота, провалы напряжения, сдвиг фаз и др.).

Данные передаются сразу в готовом формате — в киловатт-часах (кВт/ч), при этом для передачи достаточно промежутка в несколько секунд. При плохой связи или ее отсутствии данные не пропадают — собственная память счетчика позволяет хранить измерения в течение нескольких месяцев. Передача информации сопровождается ее проверкой на подлинность, что обеспечивает полную достоверность показателей.

Вариант цифрового интерфейса обычно выбирается с учетом конфигурации конкретной учетной системы и стоящих перед ней задач.

1. УСПД (устройства сбора и передач данных) — это промежуточные звенья, собирающие информацию со счетчиков, проводящие ее обработку и передачу на более высокий уровень.
2. Для окончательного хранения, анализа данных, обмена информацией с поставщиком либо другими предприятиями используются ПК со специальным программным обеспечением.

Основные виды автоматизированных систем учета

Существуют 2 основных категории комплексов для автоматизированного учета электроэнергии:

• системы коммерческого учета;
• системы технического учета.

Разница заключается в задачах и сфере применения.

Учет коммерческой направленности предназначен для осуществления расчетов с поставщиком энергии. Такие системы применяются:

• в жилом секторе (включая частное домостроение);
• загородных домах и дачах;
• сетях потребительской сферы.

Имеются комплексы коллективного учета, дающие возможность обслуживать от нескольких десятков до нескольких сотен абонентов.

Коммерческий учет работает со стабильной, неизменной схемой электроснабжения, параметры которой закладываются в АСКУЭ еще на этапе проектирования. В дальнейшем изменения в подобной системе могут производиться только по согласованию с поставщиком энергии.

Технический учет ориентирован на обеспечение контроля потребления и распределения энергии внутри частного сектора, многоквартирных домов и предприятий. Фактически, это учет в первую очередь «для себя», а не для поставщиков. Его особенности:

• гибкость — требования и условия работы производства постоянно меняются;
• работа со значительным количеством точек учета.

Кроме того, такой контроль является важным звеном комплексного информационного пространства, предполагающего наблюдение операторов за всеми управленческими и производственными процессами.

Предложение ООО «ТАЙПИТ-ИП»

Компания «Тайпит-ИП» реализует современные продукты для автоматизированного высокоточного учета электроэнергии (системы «Нева-1», «Нева-2», «Нева-3») и компоненты для них.

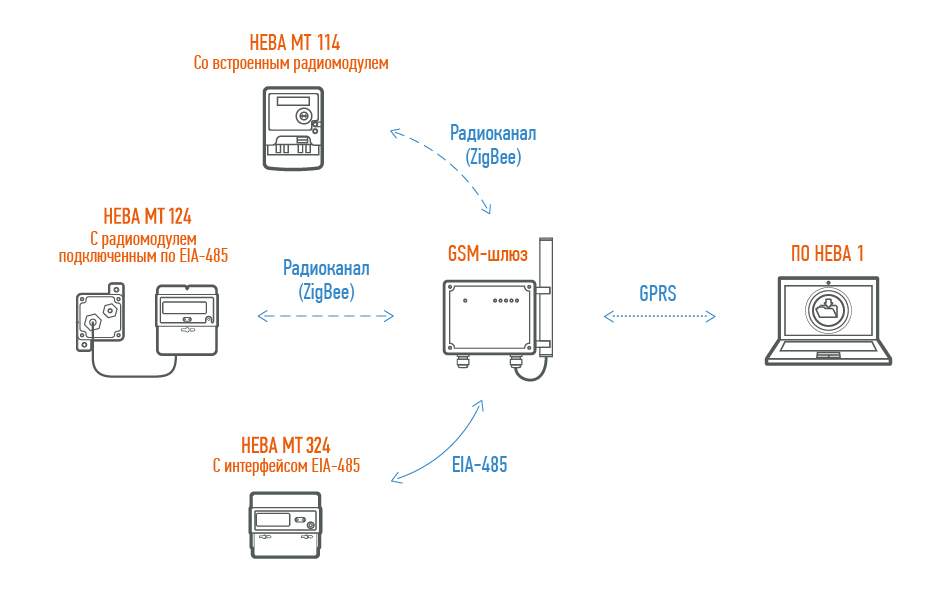

Система «Нева-1»

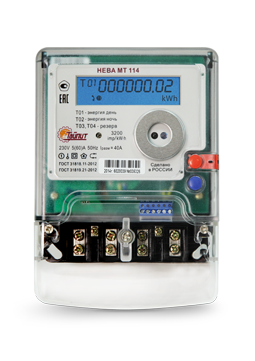

Счетчик «Нева МТ 114 AS»

Формат реализации приборов и комплектующих — оптовые партии. Сотрудничество осуществляется с деловыми партнерами и дистрибьюторами. Подробнее — в соответствующем разделе сайта https://www.meters.taipit.ru/catalog/aiis/
